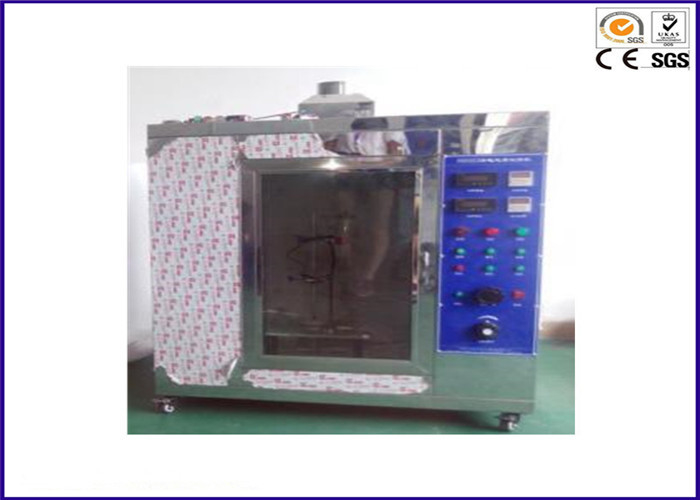

Thiết bị thử lửa điện áp thấp ASTM D3638-92

ASTM D3638-92 Dễ cháy bằng điện Thiết bị kiểm tra đường huyết áp thấp

Sự miêu tả:

Máy đo theo dõi điện áp thấp ASTM D3638-92 mô phỏng điều kiện ẩm ướt, chỉ số theo dõi kiểm tra (CTI) và chỉ số theo dõi chống (PTI). Nó được sử dụng cho các sản phẩm điện tử điện, vật liệu cách điện rắn của thiết bị điện gia dụng và các sản phẩm khác.

Phương pháp kiểm tra:

Trên mặt vật liệu cách điện rắn, ở điện cực platinum 2mmx5mm, dùng điện áp nhất định và đặt thời gian 30 giây, nhỏ giọt dung lượng thả xuống (0.1% NH 4CL) ở độ cao 35mm, sau đó đánh giá bề mặt vật liệu cách điện rắn dưới điện trường kết hợp và khả năng chịu đựng ô nhiễm trung bình, xác định chỉ số theo dõi của nó (CTI) và chỉ số theo dõi chống (PTI).

Tiêu chuẩn thử nghiệm :

IEC60112: 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 và các tiêu chuẩn kiểm tra tương đương khác.

Thông số kỹ thuật:

1. Vật liệu điện cực: bạch kim / thép không gỉ

2. Điện cực kích thước: (2mm ± 0.1mm) x (5mm ± 0.1mm) x (40mm ± 5mm), điện cực platinum 12mm, 30 ° ± 2 ° không thể

3. Khoảng cách điện cực: 4.0mm ± 0.01mm, góc 60 ° ± 5 °

4. Áp suất điện cực: 1.00N ± 0.001N

5. Kháng dung dung dịch thử: dung dịch A 0.1% NH 4Cl, 3.95 ± 0.05 Ω.m, dung dịch B 1.98 ± 0.05 Ω.m

6. Thể tích thả: 20 giọt 0.380 ~ 0.480g, 50 giọt 0.997 ~ 1.147g (có thể điều chỉnh)

7. Chiều cao thả: 35mm ± 5mm (có thể điều chỉnh)

8. Thời gian thả: 30 giây ± 10.1 giây, hiển thị kỹ thuật số, cài đặt trước, 50 giọt thời gian 24.5 phút ± 2 phút

9. Giảm số lượng: 1-9999, hiển thị kỹ thuật số, cài sẵn

10. Kiểm tra tốc độ gió: 0.2m / s

11. Kiểm tra điện áp: 100V ~ 1000V (chia tỷ lệ 25V, điều chỉnh)

12. Điện áp giảm: 8% khi 1.0A ± 0.1A

13. Kích thước buồng ngoài: 600Wx1000Hx500D mm

14. Đường kính cửa thoát khí: 100mm

15. Nguồn điện: AC 1 pha 220V 50 / 60Hz 500W
