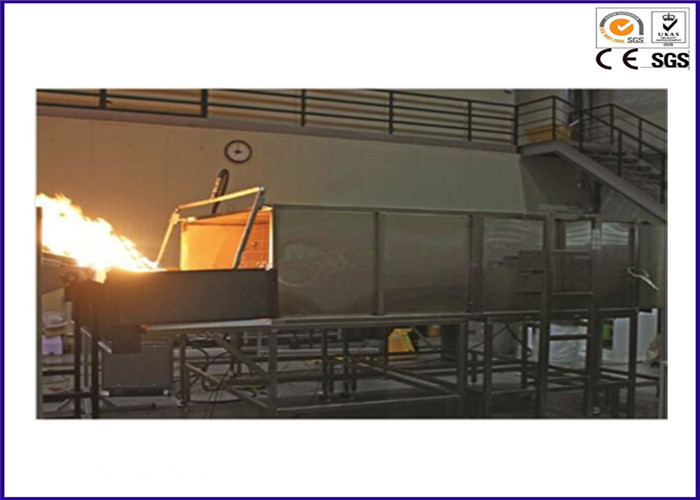

Thiết bị kiểm tra độ nóng / cháy nổ UL 1730 ASTM E108 Đối với sự lan truyền của tế bào năng lượng mặt trời

UL1730 ASTM E108 Thiết bị kiểm tra nhãn hiệu bằng năng lượng mặt trời và nung cháy


Giơi thiệu sản phẩm:
Thiết bị kiểm tra nhãn hiệu năng lượng mặt trời và nung cháy dựa trên thiết kế và phát triển UL 1730, IEC 61730-2. Là mô phỏng các điều kiện thực tế để đánh giá mái và các thành phần của khả năng chịu lửa của dụng cụ, trong mẫu A1.82m, b 2.4m và c 3.9m để đánh giá mức A ~ C. Cũng có thể được sử dụng trong hoạt động chống cháy của các thành phần quang điện được sử dụng trong bài kiểm tra này.


Tiêu chuẩn:

UL 1730: phòng đa dạng gia đình và phòng khách sạn
màn hình: phát hiện tín hiệu điện của bụi nhà;
UL 790: phương pháp thử lửa tiêu chuẩn đối với vật liệu phủ mái;
ASTM E108-04: Phương pháp thử lửa tiêu chuẩn đối với vật liệu phủ mái;
NFPA 256: Thử nghiệm lửa của sàn mái.
IEC 61730-2 Phụ lục b: Các phép thử cháy trên mô đun PV.

Đặc tính thiết bị:
Các bộ phận cấu tạo
1, Vật liệu phủ ván ép, kích thước: 1.300 (w) X1000 (d) x120 (h), đến
cài đặt mẫu thử nghiệm;
2, Ban kiểm tra không cháy được cài đặt vào cuối kiểm tra, có thể dừng kiểm tra
tấm nóng;
3, Ban điều khiển quạt bằng thép không gỉ, góc kiểm tra có thể được điều chỉnh,
Kích thước: 1.440 (l) x 940 (h) mm;
4, Được sử dụng để hỗ trợ việc thử nghiệm khung khung chính, thép chống ăn mòn, kích thước: 1.020 (l) x 1.000 (d) x 1.473 (h) mm;
5, không cháy tấm hội, được cài đặt ở phía trước của khung để mô phỏng
vách và vương miện, mở rộng ngọn lửa từ ổ ghi đến mẫu vật,
kích thước: 330 (w) x 2.130 (d) x 584 (h) mm;
6, Lưu lượng không khí cho bảng kiểm tra: 19 ± 8 km / h (5.5M / giây), và định cấu hình
đồng hồ đo nhiệt độ;
7, ống thông gió riêng biệt, có thể được chiết xuất từ ​​bên ngoài không khí trong phòng thí nghiệm;
8, bộ lọc Honeycomb được cài đặt trong ống dẫn khí, cài đặt cánh cửa dẫn khí đầu vào;
9, ống thông gió được trang bị bảng điều chỉnh độ dốc để điều chỉnh hướng luồng không khí;
10, ống thông gió gắn liền với Hướng dẫn, có thể tăng tốc độ để đảm bảo cung cấp không khí kiểm soát từ các can thiệp bên ngoài, hướng dẫn tấm bằng thép không gỉ, vị trí không thay đổi với áp lực gió;
11, Vật liệu đường ống cho thép không rỉ, chống ăn mòn và chịu nhiệt, kích thước: 2.130 (w) x 762 (h) x 3000 (l) mm;
12, Fan 220V, 50HZ, công suất ba pha, được trang bị hệ thống đảo ngược có thể tự động điều chỉnh tốc độ gió, lưu lượng tối thiểu 300m3 / phút;
13, Biến tần tốc độ vô cùng biến đổi, điều chỉnh 0-100%;
14, Đầu đốt gas (đối với Shi Huo liên tục, lan truyền lửa và lửa bay), 1.12m, 60.3mm, di chuyển ở phía kiểm tra có khe 12.7mm (w) * 0.91m (dài);
15, Gas burner có thể cung cấp một 22.000Btu / min (387kWh), và theo a, b, c ba mức độ đốt, van điều khiển khí chính xác cao kiểm soát dòng khí,
16, cặp nhiệt đáy đầu được lắp đặt 58.7mm, 888 ± có thể kiểm tra 28 ºC;
17, hệ thống đánh lửa tự động, bảo đảm an toàn cho hoạt động thử nghiệm, điện cực đánh lửa 1.8kVp bộ điều khiển dòng chảy là áp suất tối thiểu theo các tiêu chuẩn khác nhau, điều khiển lưu lượng khí, Class A và B: 21.000 ~ 22.000 Btu / phút (369 ~ 387 kWh ) trong 10 phút, Loại C: 18.000 ~ 19.000 Btu / phút (316 ~ 334 kWh) 4 phút;
18, Hệ thống điều khiển nhiệt độ-Class A và B: 760 ± 28ºC (1400 ± 50ºF) -21,000 ~ 22,000 Btu / phút-C: 704 ± 28 c (1300 ± 50ºF) -18,000 ~ 19,000 Btu / phút
19, Máy đo áp lực chính xác cao và van điều chỉnh áp suất kiểm soát áp suất khí;
1) - Mỗi lần chuyển sang khí đốt trong lò cần phải làm theo một phương pháp kiểm tra và kiểm soát khác;
2) -LNG: sử dụng MFM có thể đo chính xác dòng chảy (điều khiển van điều khiển dòng chảy);
3) -LPG: tốc độ luồng không khí sử dụng hệ thống biến tần: sàn thử ở 19 ± 8 km / h (5.5M / giây);
20, Vật liệu hỗ trợ kim loại lưới, pallet có thể được luân chuyển, để toàn đốt cháy
nguyên vật liệu;
Phần kiểm tra
1, hệ thống điều khiển máy tính của Hoa Kỳ phần mềm kiểm soát đặc biệt cho LabVIEW thử nghiệm, hội nhập 10,2 "màn hình LCD scree;
2, Hệ thống thu thập dữ liệu, ngôn ngữ lập trình LabVIEW được sử dụng cho chương trình, thẻ thu thập dữ liệu Hoa Kỳ NI cung cấp
3, Hệ thống thu thập dữ liệu bao gồm các phần sau:
1) môđun đầu vào cặp nhiệt điện 16-bit
2) môđun đầu vào chuyển đổi 16 / bit d /
3) môđun vào / ra dữ liệu
4) mô đun đầu ra chuyển đổi 12 / a / d
5) bảng nối 4 và 8 khe
6) Mô-đun LabVIEW
7) Môđun mạng LabVIEW / Ethernet
4, Nhãn hiệu hệ thống kiểm tra, đốt khí đốt, ngọn lửa chìm đắm các vật liệu đốt, gas burner là 880 ± 10 ° C nhiệt độ có thể được điều chỉnh;
Các kết quả tiêu chuẩn
1, Các tiêu chuẩn chung về lan truyền ngọn lửa
1) Bất kỳ phần nào của vật liệu phủ mái (thành phần hoặc Panel) từ boong thí nghiệm trong ngọn lửa hoặc các hạt phát sáng thổi,
2) Có thể trượt qua, phân chia, vật liệu mái che cong, chẳng hạn như sàn mái mở,
3) Mức độ an toàn cháy A: phạm vi lan truyền lửa là 1.82M,
Mức độ an toàn cháy B: phạm vi lan truyền của lửa là 2.4M,
Xếp hạng C cháy an toàn: cháy lan rộng là khu vực 3,9 M,
Đo từ mép của mẫu lan truyền lửa,
2, Tiêu chuẩn chung về đốt mái nhà,
1) Bất kỳ bộ phận hoặc thành phần nào của Bảng điều khiển từ tầng kiểm tra trong ngọn lửa thổi hoặc rơi xuống,
2) Các bộ phận của sàn mái hoặc một bộ phận của một tấm Panel trong cấu trúc mái hoặc thành phần dưới dạng các hạt sáng phát ra,
3) Tiếp tục với các thành phần hoặc các tấm đốt,
