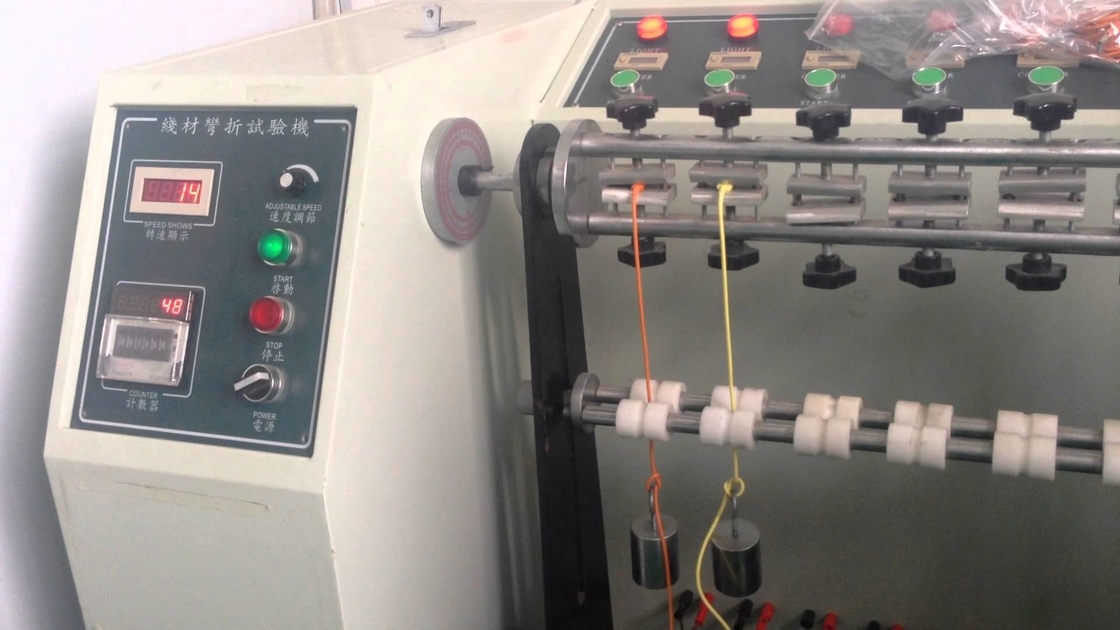

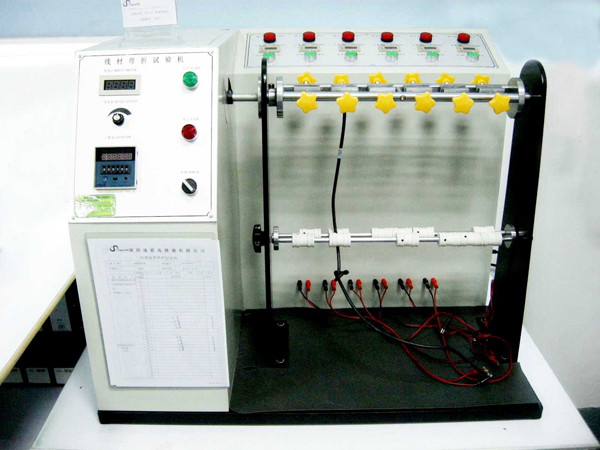

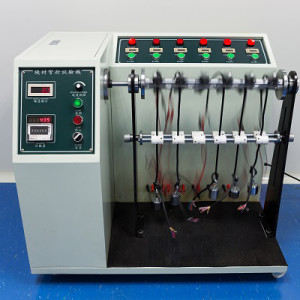

6 Trạm Thiết bị kiểm tra dây cho Robot cáp uốn thử nghiệm Cria 0003.2

Thiết bị kiểm tra uốn cáp Robot, 6 trạm CRIA 0003.2 Thiết bị kiểm tra dây

Ứng dụng:

Thiết bị kiểm tra uốn cáp robot phù hợp với TUV, VDE và UL. Nó có thể được sử dụng để kiểm tra uốn của cáp robot, cáp linh hoạt, uốn cáp linh hoạt, kéo dây cáp, uốn cong chuỗi và cáp linh hoạt cao. Máy này là cấu trúc sáu trạm, được sử dụng chủ yếu cho thử nghiệm uốn lặp lại của vật liệu dây kim loại, có thể phát hiện hiệu suất của dây kim loại mang biến dạng dẻo và khuyết tật trong quá trình thử uốn lặp đi lặp lại.

Tiêu chuẩn:

CRIA 0003.2-2016 "robot công nghiệp cáp đặc biệt phần 2: phương pháp thử nghiệm"

Tính năng, đặc điểm:

1. phần chính: máy vi tính chip đơn, màn hình cảm ứng hiển thị / kiểm soát;

2. Cài đặt tham số: thông số điều khiển máy;

3. kiểm tra điều kiện: kiểm tra tốc độ, tần số kiểm tra, góc kiểm tra, điều kiện điều kiện, vv.

4. kiểm tra giám sát: hiện tại thiết bị hoạt động nhà nước, chẳng hạn như số lượng thực tế và tốc độ của cáp uốn, vv.

5. Unsupervised: thiết bị có thể tự động xác định dòng chảy của mẫu bằng cách theo dõi vòng lặp của mẫu, và tự động dừng lại khi mạch bị hỏng.

6. Cố định đặc biệt: điều chỉnh bán kính cong bằng cách điều chỉnh trục lăn cong với các đường dây khác nhau.

7. các tính năng máy: LCD + máy chip đơn + động cơ, các bộ phận truyền dẫn là tất cả nhập khẩu từ sản phẩm ban đầu, chạy trơn tru, độ chính xác định vị cao, cuộc sống lâu dài, tiếng ồn thấp;

8. Các điểm giám sát trực tuyến được chia thành sáu nhóm, mỗi nhóm có sáu cặp giao diện, có thể được theo dõi bởi 36 cặp dây.

Thông số:

Trạm kiểm tra: 6 trạm;

Phương pháp thử nghiệm: phía trên là cố định và thấp hơn kết thúc nâng trọng lượng. Mẫu được uốn cong với độ cong uốn quay miễn phí.

Đường kính mẫu: 0,3 ~ 15 mm Ф;

Trục lăn cong cong: Ф 15, 20, 30, 40 Ф, 50 mm Ф có thể thay thế;

Tốc độ lấy mẫu: 0 ~ 45 lần / phút có thể được điều chỉnh (lưu ý: chu kỳ thử nghiệm bao gồm bốn bước, cụ thể là khi lùi lại khoảng 180 °);

Góc uốn: + 90 °, từ bên trái (bắt đầu) sang phải (đầu) là 180 °;

Khoảng cách giữa trọng lượng cân và điểm uốn: 50-150mm có thể điều chỉnh được;

Chế độ điều khiển: điều khiển màn hình cảm ứng;

Phần thân chính: 45 # thép chất lượng cao và kết cấu nhôm;

Công suất và truyền tải: động cơ, đai đồng bộ công nghiệp thô và bánh xe đồng bộ;

Kiểm tra uốn cong điểm trục cuộn: 45 # thép chất lượng cao, bề mặt chrome điều trị;

Các điểm giám sát trực tuyến được chia thành sáu nhóm với sáu cặp giao diện cho mỗi nhóm, có thể đáp ứng 36 cặp dây đồng thời, và các điểm giám sát là 72 điểm.

Công suất động cơ: 0,75kw;

Công suất: 220v50 / 60Hz 10A;

Kích thước máy: W1850 * D800 * H1700mm (bao gồm chiều cao bánh xe chân).
