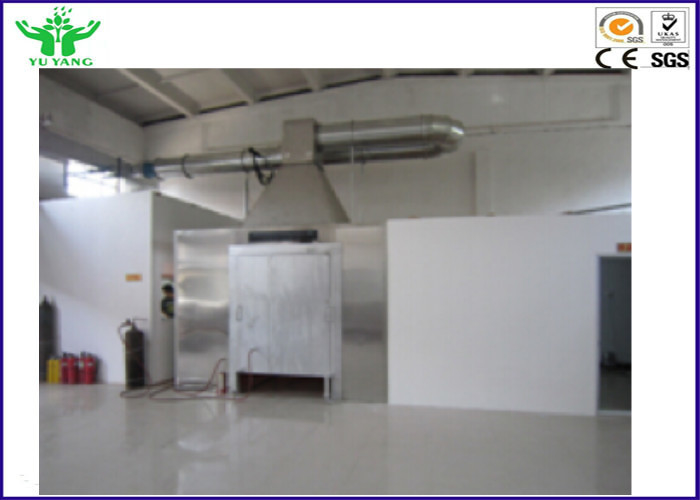

GB / T 20284, EN ISO13823 Vật liệu xây dựng Single Burning Item Fire Test Phòng

GB / T 20284, EN ISO13823 Vật liệu xây dựng Độc đốt hạng mục Thiết bị kiểm tra lửa


Sự miêu tả:

Máy kiểm tra mục đốt duy nhất (SBI) được sử dụng để xác định hiệu suất của vật liệu xây dựng (trừ vật liệu sàn) trong điều kiện bị tấn công nhiệt đốt đơn.

Mẫu được đặt trên một xe đẩy di chuyển theo hệ thống ống xả, và phản ứng đốt cháy của mẫu vật sẽ tự động nhìn thấy được. Các tính chất cơ học được đánh giá bằng cách tính tỷ lệ giải phóng nhiệt (HRR) và tỷ lệ giải phóng khói (SRR), trong khi các tính chất vật lý khác được đánh giá bằng quan sát thị giác.

Chỉ số tốc độ tăng trưởng của SBI (FIGRA) là yếu tố đo lường đại diện nhất. Ngoài ra, các yếu tố đo lường đại diện tiêu thụ oxy, CO, CO2 phát sinh và chỉ số tỷ lệ tăng trưởng khói (SMOGRA). Tỷ lệ giải phóng nhiệt tối đa có thể đạt 1MW.

Hệ thống:

1. Hệ thống đánh lửa

Lửa tia lửa 10kV, được trang bị thiết bị an toàn ngừng bắn. Thiết bị đánh lửa tự động được định vị bởi một đòn bẩy được kết nối với cơ chế đóng

Đo lưu lượng dòng chảy nhập khẩu kiểm soát lưu lượng đầu vào.

Với thiết bị báo cháy tự động, an toàn và đáng tin cậy.

2. Hệ thống lấy mẫu khí , bao gồm bộ lọc hạt, bẫy lạnh, bơm hút, xylanh sấy, bộ điều khiển dòng chảy

3. hệ thống đo lường

Máy phân tích từ tính, phạm vi đo O2 0-25%, độ lệch tuyến tính <1%.

Máy đo hồng ngoại hồng ngoại; Dải đo: 0-2 / 10%, độ lệch tuyến tính: ± ± 1%.

Đo mật độ khói bằng hệ thống laser.

Hệ thống điều khiển máy tính

Màn hình cảm ứng tích hợp 10.2 "nhúng

4. Điều khiển thông số thiết lập và hiển thị; tình trạng kiểm tra và hiển thị lỗi, truy vấn.

5. Thu thập và bảo quản dữ liệu; giám sát màn hình, thời gian thực đường cong nhiệt độ, thời gian thực CO2 / O2 dữ liệu hiển thị đường cong; đường cong lịch sử và truy vấn dữ liệu.

6. Xuất dữ liệu USB. Đường cong lịch sử và truy vấn dữ liệu, in.

7. Nó có thể kiểm soát độc lập máy để hoàn thành kiểm tra.

8. Có chức năng hiển thị báo động và cảnh báo tai nạn.

9. Hộp kiểm soát với cổng nối tiếp USB / RS232, có thể là một màn hình máy tính để bàn bên ngoài / máy tính xách tay kiểm soát hoạt động.

10. Hệ thống điều khiển lập trình (PLC)

· Tự động đánh lửa, đánh lửa phát hiện thất bại bảo vệ.

Kiểm soát tự động và hiển thị dòng khí Propane.

PLC biến tần để tự động điều khiển và hiển thị dòng khí thải.

Tự động đo lường và tính toán sự cháy của vật liệu: tỷ lệ giải phóng nhiệt (HRR), chỉ số tăng trưởng khói (SPR), oxy tiêu thụ (O2), tạo ra CO2.

Tiêu chuẩn:

GB / T 20284-2006 Xây dựng các sản phẩm - mục đốt đơn

BS EN 13823 Đáp ứng các bài kiểm tra hỏa hoạn đối với sản phẩm xây dựng - Sản phẩm xây dựng không bao gồm sàn nhà bị phơi nhiễm nhiệt do một mục đốt duy nhất

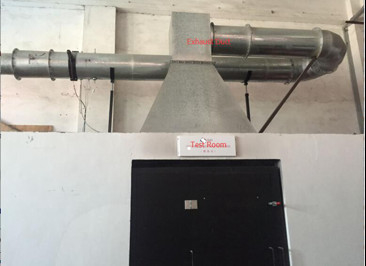

Lấy mẫu khí

Nguyên tắc kiểm soát

Tủ kiểm soát khí
