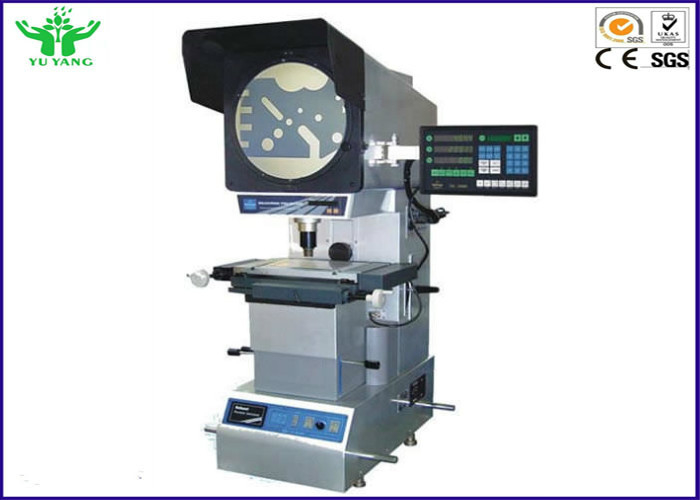

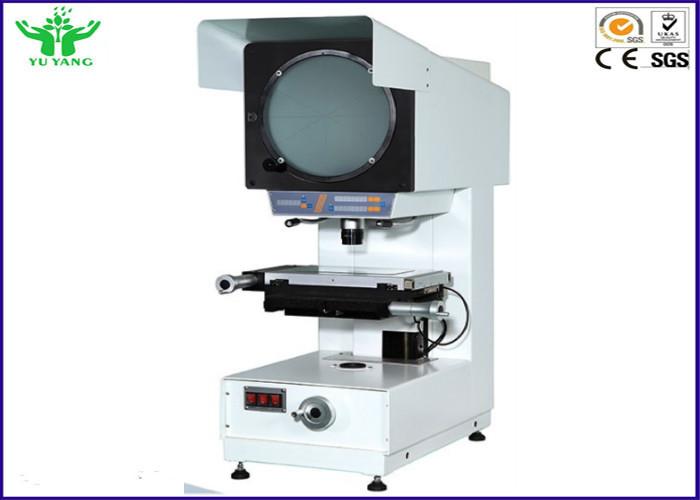

10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable

Chứng nhận
chất lượng tốt Máy kiểm tra tính dễ cháy theo chiều dọc giảm giá
chất lượng tốt Máy kiểm tra tính dễ cháy theo chiều dọc giảm giá
Chúng tôi đã nhận được tất cả các dụng cụ, và sẽ kiểm tra chúng, cho thời điểm chúng tôi có cảm giác rất tốt. Cảm ơn bạn.

—— Mr.Brett Cirulis

Tôi thực sự muốn làm việc với YUYANG, dịch vụ chuyên nghiệp của họ về giải pháp phòng thí nghiệm và các sản phẩm đáng tin cậy giúp tôi giành chiến thắng nhiều thị trường!

—— Ông Allan Ken

Hợp tác tốt đẹp! Chúng tôi đánh giá cao sự ủng hộ của công ty bạn đối với các dự án của chúng tôi. Rất tốt dịch vụ.

—— Ông Jaleshwar Prasad

Tôi đã thiết lập máy tính của bạn cách đây một tuần. İt's làm việc tốt. Cám ơn bạn vì tất cả.

—— Ms.Erdem Traina

Chất lượng là văn hóa nhà máy của bạn, phản ứng nhanh chóng là cốt lõi của bạn! Giữ nó và để cho YUYANG máy kiểm tra thương hiệu trên toàn thế giới.

—— Ông Komarov Mihail

Có rất ít nhà cung cấp sẵn sàng làm phụ tùng nhỏ cho chúng tôi, trong khi YUYANG dành thời gian với chúng tôi, chỉ cho ba đầu đốt, chúng tôi đánh giá cao chúng.

—— Mr.Yavuz Yazgan

Tôi trò chuyện trực tuyến bây giờ

10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable

Trung Quốc 10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable nhà cung cấp
10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable nhà cung cấp 10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable nhà cung cấp 10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable nhà cung cấp 10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable nhà cung cấp

Hình ảnh lớn :  10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: YUYANG
Chứng nhận: UL, ASTM, CE, ISO
Số mô hình: YY1616

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiation
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: ngày làm việc 15
Điều khoản thanh toán: T/T, thư tín dụng, Western Union
Khả năng cung cấp: 10 BỘ MỖI THÁNG
Contact Now
Chi tiết sản phẩm
Tên sản phẩm: Thiết bị kiểm tra dây Cách sử dụng: Hồ sơ máy chiếu
Tiêu chuẩn: UL, ASTM, CE, ISO Thấu kính chiếu: 10, 20 lần, 50 lần, 100 lần
Đo lường độ chính xác: 3 + L / 200 ô Quyền lực: 220 V ± 10%, AC, 50HZ, 400W
Trọng lượng: 170kg Lạnh: Làm mát không khí cưỡng bức





10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable





Application:



1. Vertical profile projector is mainly used for the measurement of the mechanical parts of the length, angle, contour and surface shape.

2. Rotation 360 optical measuring vertical profile projector can inspect all kinds of surface and outline of complicated work-Pieces, cam, screw thread, gear, perform milling cutter and so on.

3. Optical measuring vertical profile projector widely used in the trade of mechanism, meter, electricity, light industry, college, research institute and measurement-inspecting department.

4. Measurement data can output and connect printer and computer.




Product Features:


• Top quality profile projector highly versatile and easy to operate;
• Large travel range 200mm x 100mm as standard;
• Linear scale stage with 0.0005mm resolution;
• Fine ground glass screen for clear image;
• Built-in profile and surface illumination;
• 10x, 20x, 50x, 100x projection lenses available.




Specification:







Model

YY616









Table

The metal table’s size

450 x280 mm

The glass table’s size

306x196mm

X-axis travel

200mm

Y-axis travel

100mm

Z-axis travel

90 (for focus)

Measuring accuracy

3+L/200 um

Resolution (X-axis, Y-axis): 0.001 mm

Projector screen

Screen size (mm): Ø 312 Used range>Ø 300(with the meter line)

Screen rotary range: 0°~360°

Resolution (X-axis, Y-axis): 1´ or 0.01°



Lens

Magnification: 10X option 20X option 50X option 100X option

Object view (mm): Ø30 Ø15 Ø6 Ø3

Working distance (mm): 77.7 44.3 38.4 25.3

Max. work piece height: 90mm 90mm 90mm 90mm

Data Processing System

DP-100multi-function data processing system, appearing in English, can be used to gather the data and measure the point, line, circle, angle and distance.

Illumination

The illumination of transmission and reflection: 24V/150W-halogen lamp.

Power

110V/220V(AC), 50/60HZ, Total power=400W

Cold

Forced air cooling

Dimensions

770*810*1120mm

Weight

170kg



























































1. Screen

2. screen fast move handle

3. DP-400 Digital Readout

4. Rotary fine tune knob

5. projector frame

6. main body of transmission illumination

7. X axis knob

8. lifting knob

9. footing

10. carry knob

11. dust cover

12. Y axis

13. Base

14. Vertical work table

15. hinge group

16. worktable

17. lower stage table

18. reflection illumination

19. objective

20. upper stage table

21. null position

22. lock screw

23. elastic platen

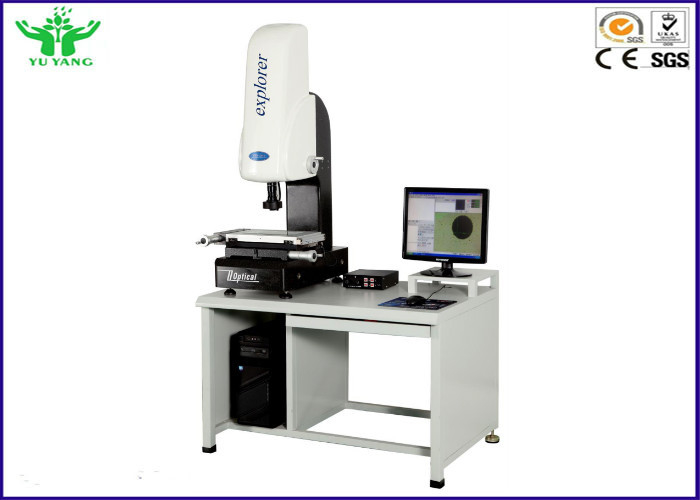

Characteristics:



1) Solid framework, large LCD touch screen and advanced QM2.0 software;

2) High quality optics for crisp and clear images;

3) Adjustable LED surface and contour illumination;

4) High resolution industrial CCD camera;

5) 6.5X Detente zoom lens changeable within the range of 30-190x magnification;

6) Easy to operate user interface;

7) Extended function of printing, saving and exporting data;

8) Excel, word or txt multi-format report output, and DXF input and output;

9) Non-contact optical height measurement;

10) Automatic edge-detecting function;

11) Make Save and input the program;

12) Map photo and measurement;

13) Dimension label function;

14) SPC statistical function;



10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable



10x, 20x, 50x, 100x Optical Digital Profile Projector Vertical Measure for Wire and Cable
