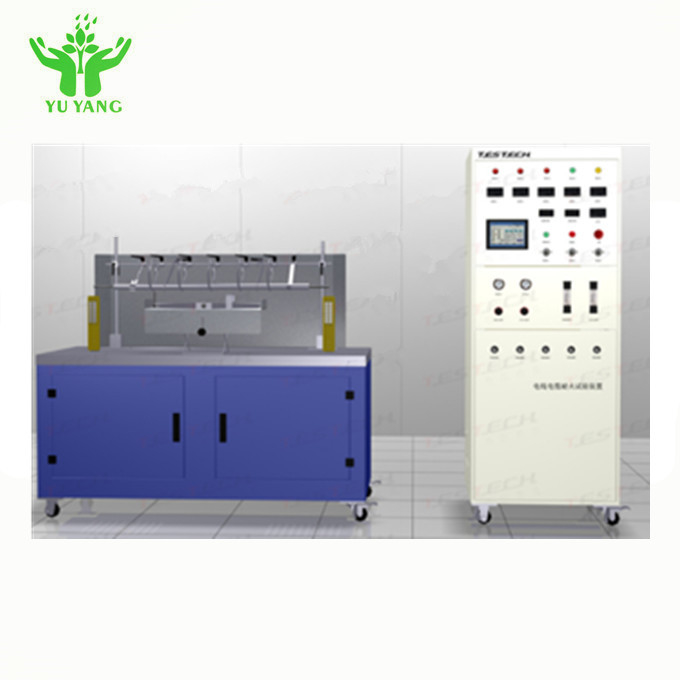

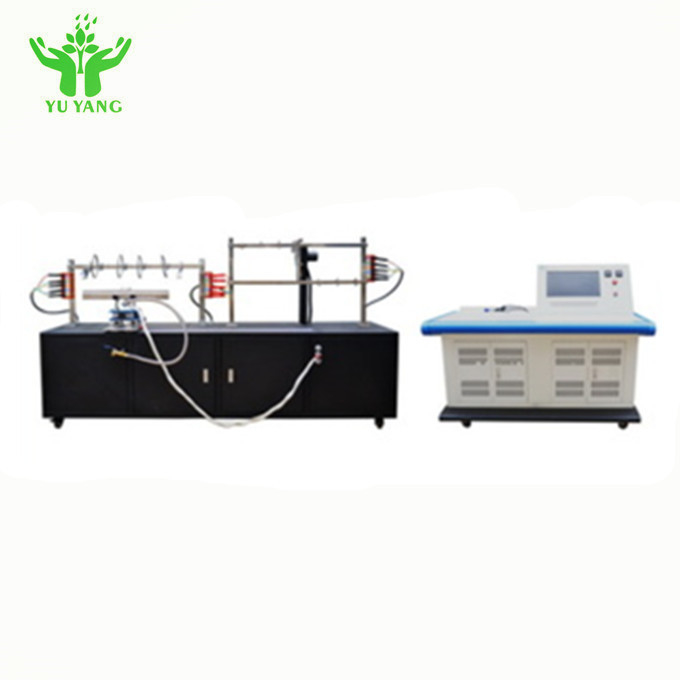

IEC 60331 Thiết bị kiểm tra tác động chống cháy dây và cáp

Mô tả:

Bộ kiểm tra tác động chống cháy của dây và cáp được sử dụng để phát hiện khả năng chống cháy của dây cáp hoặc lưới điện, cháy ở nhiệt độ không dưới 830 độ, ngọn lửa và gây ra rung động va đập nhất định, mạch kiểm tra tính toàn vẹn của cáp.

Tiêu chuẩn:

IEC 60331 Thử nghiệm dây và cáp - tính toàn vẹn của mạch trong điều kiện ngọn lửa

Dụng cụ IEC 60331 Part 12 - ít nhất là dưới 830

IEC 60331 Phần 31 Các quy trình và yêu cầu về đánh lửa do va đập - điện áp danh định lên đến cáp KV 0,6 / 1,0

Những đặc điểm chính:

1. Nguồn nhiệt cho vòi đốt propan kiểu vành đai, chiều dài danh nghĩa của nó là 500mm, được trang bị bộ trộn Venturi;
2. 3 hàng lỗ đốt bố trí so le, đầu đốt trước chiều rộng trung bình: 15mm, đường kính lỗ: 1,32mm, khoảng cách tâm lỗ: 3,2mm;
3. Khung thang thử của cáp lắp đặt được cố định trên đế thép đỡ;
4. Trong quá trình thử nghiệm theo yêu cầu của các thành phần thử nghiệm điều chỉnh kích thước cáp dọc khác nhau ở cả hai bên của thang (chiều dài thử nghiệm thang: 1200mm, chiều cao: 600mm, trọng lượng: 18 + 1kg);
5. Bộ tạo va đập là một thanh tròn bằng thép cacbon thấp có đường kính 25 + 1mm và dài 600 + 5mm;
6. Bộ tạo xung kích song song với trục khung thang mẫu để quay tự do ở tâm, và khung thang trên cùng bên trái 200 + 5mm;
7. Thanh trục sẽ được xếp thành hai phần, phần dài hơn của khung thang va đập, chiều dài 400 + 5mm;
8. Khoảng cách đáy đốt của đầu đốt phía trước không nhỏ hơn 200mm và khoảng cách từ thành hộp không nhỏ hơn 300mm;
9. Đầu đốt trục từ đầu dưới của các mẫu cáp 40 ~ 60mm, từ trục dọc của trục dọc khoảng cáp mỏ hàn 100 ~ 120mm.
