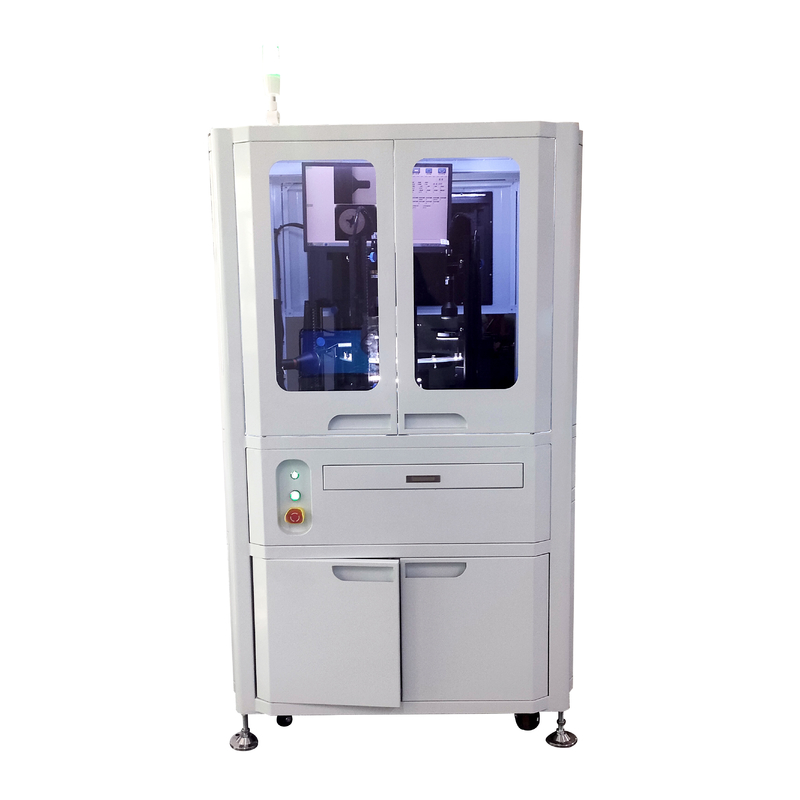

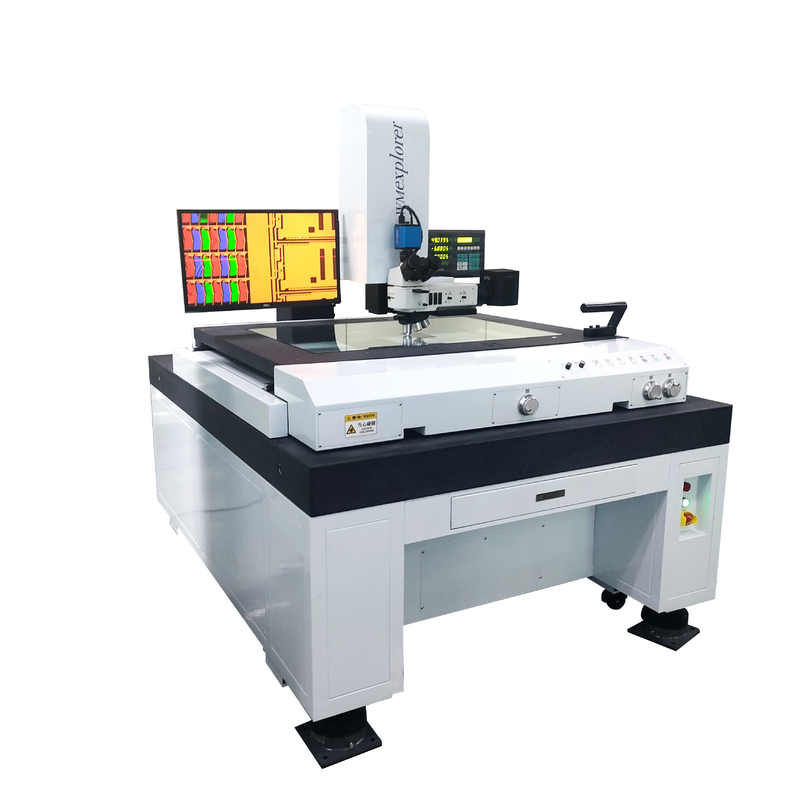

Máy CNC đo tọa độ quang học 2D chính xác với máy ảnh CCD màu SONY 1/3 "

Mô tả sản phẩm:

Máy CNC đo tọa độ quang học 2D chính xác với máy ảnh CCD màu SONY 1/3 "

Công cụ đo hình ảnh quang học là một công cụ đo chính xác cao, hiệu quả cao và độ tin cậy cao kết hợp các công cụ đo quang học, cơ học,Công nghệ xử lý hình ảnh điện tử và máy tínhĐối tượng được đo trước tiên được phóng to bởi hệ thống khuếch đại quang học, và sau đó hệ thống máy ảnh CCD ghi lại các đặc điểm hình ảnh và gửi dữ liệu đến máy tính để phân tích.Công cụ này chủ yếu được sử dụng trong kiểm tra và kiểm soát chất lượng của các bộ phận chính xác phức tạp khác nhau, như xác định đường viền và hình dạng bề mặt, kích thước, góc và vị trí.

Các tính năng của thiết bị đo hình ảnh quang học bao gồm: độ chính xác cao, do sử dụng công nghệ quang học và điện tử tiên tiến có thể đo các vật thể với độ chính xác ở mức micron;phát hiện nhanh thông qua nhận dạng và xử lý tự động các tính năng hình ảnh qua máy tính; vận hành dễ dàng thông qua giao diện vận hành thân thiện với người dùng và các chức năng tự động hóa; và cuối cùng, nó được sử dụng trong nhiều ngành công nghiệp như điện tử, máy móc, khuôn,Xe hơi và các thiết bị khác để phát hiện các bộ phận chính xácNhìn chung, thiết bị đo hình ảnh quang học là một công cụ rất quan trọng trong ngành công nghiệp sản xuất hiện đại vì nó cải thiện hiệu quả chất lượng sản phẩm và tăng năng suất.

Đặc điểm:

Các thiết bị đo hình ảnh quang học mang lại nhiều lợi thế, chẳng hạn như có thể phát hiện các bộ phận phức tạp, bao gồm đường cong, bề mặt, lỗ, v.v.Nó cũng cung cấp đo không tiếp xúc để bảo vệ các đối tượng được đo và tránh lỗi do tiếp xúcNó có một mức độ tự động cao cho phép đo lường tự động và cải thiện tốc độ và độ chính xác của quy trình.thiết kế nhỏ gọn của nó đảm bảo dễ dàng bảo trì và sửa chữa và khả năng làm việc ổn định trong nhiều giờ.

Các thông số kỹ thuật:

Trục X có đường đi 200mm, trục Y có đường đi 100mm và trục Z có đường đi 200mm (đối với lấy nét) với độ chính xác đo 3 + L/200 um.

Độ phân giải trong trục X và trục Y là 0,001mm, và chiều cao tối đa của mảnh làm việc là 90mm. Kích thước màn hình là Ø 312 với phạm vi quay 0 ° ~ 360 °,và độ phân giải trong trục X và trục Y là 1 ́ hoặc 0.01°.

Các tùy chọn phóng to ống kính là 10X, 20X, 50X và 100X với các hình ảnh đối tượng là Ø30, Ø15, Ø6 và Ø3 và khoảng cách làm việc là 77.7, 44.338 tuổi.4Nó có hệ thống xử lý dữ liệu đa chức năng DP-100, bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu và đo điểm, đường thẳng, vòng tròn, góc và khoảng cách.

Hơn nữa, ánh sáng truyền và phản xạ là đèn halogen 24V / 150W, công suất là 110V / 220V ((AC), 50/60HZ, và tổng công suất là 400W. Nó có hệ thống làm mát không khí áp lực lạnh,kích thước 1750*920*1700mm và trọng lượng 170kg.

Ứng dụng:

CácYUYANG YYM-2010Hệ thống đo video thủ công là một Máy CNC đo tọa độ quang học 2D được thiết kế và sản xuất tại Đông Quảng.Nó được trang bị với tổng phóng to 30 ~ 230X và độ chính xác đo ± 3.5μm. Độ phân giải của máy này là 0,001 (mm). Chế độ hoạt động là điều khiển chương trình và kích thước của máy là 500 * 700 * 1100.Nó là một công cụ hoàn hảo cho hệ thống đo video thủ công và đo tọa độ quang học 2D.

Hỗ trợ và Dịch vụ:

Chúng tôi cung cấp hỗ trợ kỹ thuật và dịch vụ cho Electrical Test Set.Chúng tôi có một nhóm các chuyên gia được đào tạo có thể giúp bạn với cài đặtChúng tôi cũng cung cấp đào tạo và giáo dục sản phẩm để đảm bảo rằng bạn có thể sử dụng sản phẩm hiệu quả và hiệu quả.Nhóm hỗ trợ kỹ thuật và dịch vụ của chúng tôi cam kết cung cấp trải nghiệm dịch vụ khách hàng tốt nhất có thể.

Nếu bạn có bất kỳ câu hỏi nào liên quan đến bộ thử nghiệm điện của chúng tôi, vui lòng liên hệ với chúng tôi tại [support@example.com] và chúng tôi sẽ trả lời nhanh nhất có thể.

Bao bì và vận chuyển:

Bao bì và vận chuyển bộ thử điện

Bộ thử nghiệm điện phải được đóng gói như sau:

• Đặt sản phẩm trong bao bì ban đầu và niêm phong nó.
• Đặt sản phẩm vào một hộp và điền vào vật liệu đóng gói để bảo vệ nó khỏi va chạm trong quá trình vận chuyển.
• Nhãn vào hộp là "Electrical Test Set".

Bộ thử nghiệm điện nên được vận chuyển bởi một dịch vụ chuyển phát đáng tin cậy và nên bao gồm thông tin theo dõi để đảm bảo rằng nó đến an toàn và đúng giờ.
