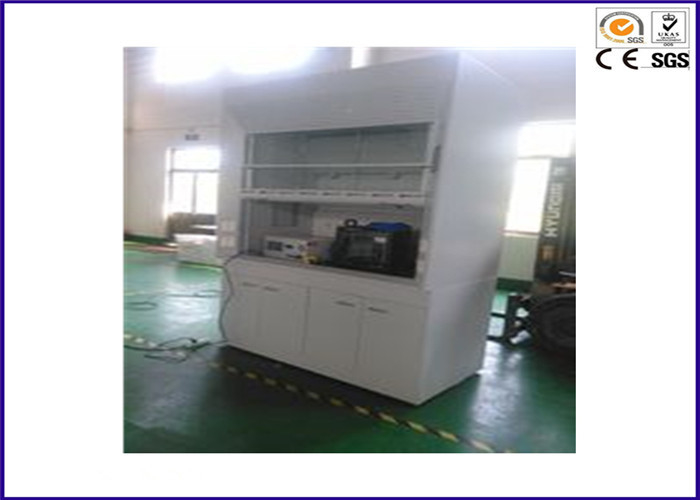

Thiết bị kiểm tra cháy ngang / thẳng đứng, Phòng kiểm tra ngọn lửa UL 1581

Thiết bị kiểm tra khả năng cháy ngang ngang và dọc, thiết bị kiểm tra tính dễ cháy ngang UL1581

Sự miêu tả:

Thiết bị kiểm tra đốt ngang và dọc (VW-1) được thiết kế theo UL1581 sect 1080.1 ~ 1080.14, và đáp ứng các tiêu chuẩn của Kiểm tra Ngọn lửa VW-1 (Vertical-test). Nó có thể được sử dụng để kiểm tra 1060 sản phẩm dây và cáp FT1 và kiểm tra cháy dọc, 1080 VW-1 thử nghiệm, 1061 thử nghiệm, 1090 ngang thử nghiệm và 1100 ngang mẫu thử nghiệm hoặc FT2; để đánh giá khả năng lan truyền lửa để dễ cháy gần cáp hoặc dây linh hoạt khi nó bị cháy. Toàn bộ kiểm tra được thực hiện trong buồng kiểm tra kín với dung tích 4,32 M3.
Phương pháp thử: điều chỉnh chiều cao ngọn lửa để đặt mẫu ở phía trên ngọn lửa, đốt trong 15 giây, dập tắt 15 giây, lặp lại 5 lần, sau đó kiểm tra tình hình cháy của mẫu vật, có thể thiết lập quá trình đốt, dập tắt và lặp đi lặp lại hen suyễn.

Kinh nghiệm của người dùng:

1, Tủ được hỗ trợ với hai phần trên và dưới, nó sẽ dễ dàng để di chuyển vào phòng kiểm tra;
2, hệ thống điều khiển màn hình cảm ứng, thuận tiện cho hoạt động;
3, 6 chương trình thử nghiệm cho lựa chọn;
4, Palner góc di chuyển tự động.

Tiêu chuẩn:

• UL1581 sect 1060 ~ 1100
• ASTM D 5025
• ASTM D 5207

Đặc điểm cấu trúc:

1, Phòng thử nghiệm là phun điện điện áp tấm, xuất hiện thanh lịch, và bên trong là rang đen.
2, Người kiểm tra được trang bị máy hút chiết thải khí thải mạnh mẽ, khi kiểm tra hoàn tất, mở và hệ thống cung cấp không khí và khí thải ra ngoài trời, và trong khi thử nghiệm, hệ thống được đóng lại;
3, Cánh khí ga được trang bị phía sau buồng kiểm tra. Sau khi hoàn thành kiểm tra, mở hệ thống thông gió để phân phối không khí trong tủ, Nhưng trong quá trình thử nghiệm, cánh cửa không khí phải được đóng lại.
4, cửa sổ kính xem được trên hộp phía trước, cho phép quan sát dễ dàng trong quá trình thử nghiệm.
5, Phòng thử nghiệm được trang bị túi niêm phong để vận hành bộ phận ghi bên trong.
6, Kích thước buồng thử: khoảng trống 2.1M (l) * 1M (w) * 2.1M (h), dung tích: 4.48m3. Kích thước 2.4m (l) * 1M (w) * 2.3M (h).

Hệ thống đo nhiệt độ:

1, Một cảm biến nhiệt (ống đồng và cặp nhiệt điện) - cấu trúc ống dẫn nên có độ dẫn điện cao. Chiều dài 19,14 ± 0,02mm.
2, K-cặp nhiệt điện, đường kính 0.5mm của ống thép không rỉ như một ống tay áo.
3, Máy đo nhiệt độ kỹ thuật số phù hợp với cặp nhiệt kép nhập khẩu loại K, có độ đọc lớn hơn 1000 độ C.
4, Được trang bị đồng hồ bấm giờ điện tử: chính xác tới 0.1 giây.

Thiết bị và Lịch thi đấu:

1, Các đồ đạc chính bao gồm giá kiểm tra và vật cố định
2, Đường kính trong của ổ ghi là 9,5 ± 0,5mm, đường kính miệng là 0,90 ± 0,03mm; ống dẫn là 102mm. Không khí được điều chỉnh;
3, Chiều cao của ngọn lửa được điều chỉnh; Yêu cầu tiêu chuẩn là: tổng chiều cao của ngọn lửa là 125 ± 10MM, chiều cao ngọn lửa bên trong màu xanh là 40 ± 2mm; góc kiểm tra ngọn lửa được điều chỉnh từ 0 đến 45 °.
4, Lưu lượng kế khí đặc biệt nhập khẩu và van kim chính xác điều khiển dòng khí.
5, Nhập khẩu thương hiệu của đồng hồ áp suất và van điều khiển làm việc áp suất khí;
6, Thử nghiệm đứng được làm bằng thép không rỉ, và bao gồm khung ngang, hỗ trợ theo chiều dọc một loại độc lập, cũng như FT1, FT2, VW-1, ba loại chi tiết kỹ thuật. Nhà máy hỗ trợ dọc và blowtorch là song song với máy bay cửa sổ quan sát, dễ dàng để xem và hoạt động.
7, Ánh sáng được nhập khẩu từ Mỹ, phù hợp với yêu cầu của ASTM D 5025-99
8, hệ thống đánh lửa điện tử cao áp và tự động cắt nguồn cung cấp khí đốt cho hệ thống kiểm soát an ninh
9, khung hình nêm: Thêm nêm, ổ ghi được cài đặt trong nêm, và có thể dễ dàng di chuyển và di chuyển trở lại vị trí quy định rất chính xác.

Hệ thống điều khiển:

1, PLC với hệ thống kiểm soát cảm ứng màn hình đạt được quá trình kiểm tra kiểm soát tự động.
2, Thời gian thử nghiệm có thể được đặt tự do bởi khách hàng;
3, Đốt đốt cả chế độ thử đốt thẳng đứng và ngang;
4, Một hệ thống thử nghiệm tự động tính toán và lưu trữ dữ liệu thử nghiệm.
5, Cài đặt Burning: 0-999.99 giây để thiết lập tùy ý
6, Để dừng tập ghi: 0-999,99 SEC để đặt tùy ý
7, Đốt cháy: 0-999 bộ

Danh sách các bộ phận:

1, giấy 94 g / m2 giấy cờ, chiều rộng dải là 1 / 2In hoặc 10mm, dày hoặc gần 5mil hoặc 0,01mm,
2, được trang bị một bộ thước đo chiều cao ngọn lửa;
3, Được trang bị với một thước kẻ dài 500mm; và chính xác là 1mm.
4, Độ dày lớp bông không lớn hơn 1 / 4in hoặc 6mm.

Thông số kỹ thuật Điện:

1, Nguồn điện: AC220V 50 / 60Hz, 1A
2, Giấy chứng nhận bằng tay: được cung cấp
3, Nguồn không khí: khí mê-tan (thuộc sở hữu của khách hàng)
4, Kích thước: 2150mm x 1200mm x 2150mm
