Thiết bị thử nghiệm cháy vật liệu xây dựng

ⅠỨng dụng:

Nồi thử nghiệm đề cập đến BS476 phần 20 và 22 (dọc / ngang), tiêu chuẩn GB9978-2008.là để đánh giá hành vi của một mẫu vật của một yếu tố xây dựng tòa nhà khi chịu các điều kiện sưởi ấm và áp suất xác địnhPhương pháp này cung cấp một phương tiện để định lượng khả năng chịu đựng nhiệt độ cao của một phần tử, bằng cách thiết lập các tiêu chí cho khả năng chịu tải,các chức năng ngăn cháy (sự toàn vẹn) và khả năng truyền nhiệt (cấp độ cách nhiệt) có thể được đánh giá.

Một mẫu đại diện của các phần tử được thử nghiệm trong phòng thí nghiệm để xác định khả năng chống cháy của các phần tử xây dựng.

1Tiêu chuẩn:

BS476-20: Thử nghiệm cháy trên vật liệu và cấu trúc xây dựng Phần 20. Phương pháp thử nghiệm để xác định khả năng chống cháy của các yếu tố xây dựng (Các nguyên tắc chung)

BS476-22: Kiểm tra cháy trên vật liệu và cấu trúc xây dựng - Phần 22: Phương pháp xác định khả năng chống cháy của các yếu tố xây dựng không chịu tải

GB/T9978.1-2008: Thử nghiệm chống cháy - Các yếu tố xây dựng tòa nhà - Phần 1: Yêu cầu chung

2Chức năng thử nghiệm:

Mẫu được tiếp xúc với điều kiện nhiệt độ và áp suất cao, các mẫu thử trong thời gian được chỉ định mang trọng lượng, tính toàn vẹn và cách nhiệt.

3. Bảo vệ hệ thống

Theo dõi giá trị chênh lệch áp suất của thiết bị đo và giá trị áp suất khí quyển xung quanh.

Thiết bị có chức năng báo động bảo vệ an toàn điện, bảo vệ nhiệt độ cao và chức năng báo động, và nắp bảo vệ với tác động của vụ nổ thử nghiệm.

4.Mẫu trạm làm việc:

• Nó cung cấp 3 bộ;
• Nó dễ sử dụng và thuận tiện để di chuyển.

ⅡCác thông số kỹ thuật:

1. lò thử nghiệm:

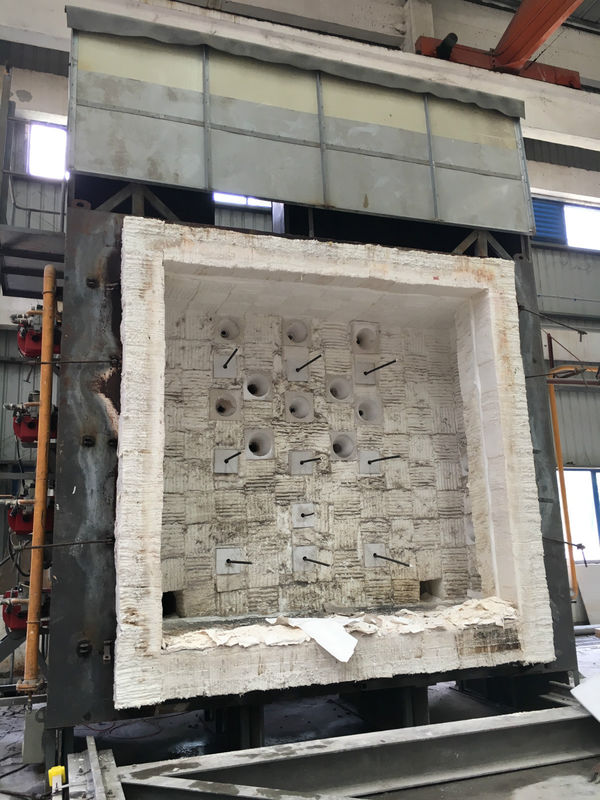

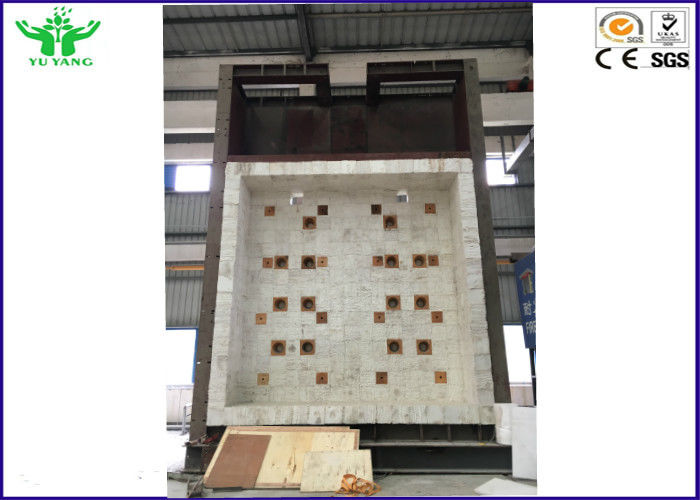

(1) Cấu trúc và kích thước lò thử nghiệm:

• Nồi dọc 3.1*3.1*1.2m ((W*H*D), kích thước mẫu lớn nhất 3*2.8m ((W*H)
• Phù hợp với EN1363-1
• Nồi thử nghiệm được làm bằng gạch, cấu trúc thép và vật liệu cách nhiệt chống cháy.

2. Điện áp:

AC 380V ± 10%, 50Hz

3- Sức mạnh:

Các lò thử nghiệm phù hợp với ISO9705, công suất đầu ra là 300KW.

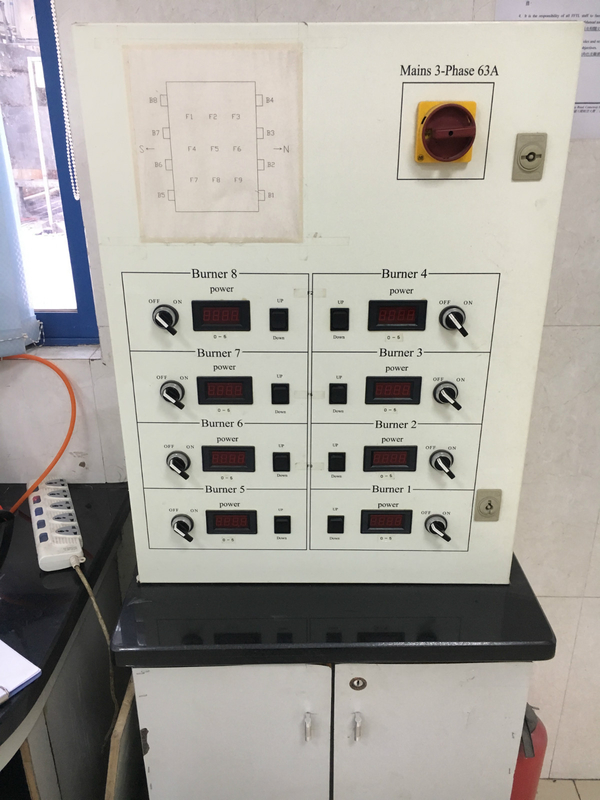

4Hệ thống đốt:

(1) Dòng khí: 0-100 m3/h

(2) Áp suất khí tối đa: 3000Pa

(3) Dòng không khí: 5000m3/h

(4) Áp suất không khí tối đa: 4000Pa

5. Kiểm soát nhiệt độ thử nghiệm:

(1) điều khiển nhiệt độ lò đáp ứng yêu cầu của T-T0 = 345lg ((8t + 1)

Phương pháp điều chỉnh nhiệt độ:
0 phút10 phút.t>30 phút:d≤5%

(2) Độ chính xác của thiết bị thử nghiệm:

Nhiệt độ lò: ± 15°C

Nhiệt độ bên trong mẫu: ±10°C

Nhiệt độ phản công mẫu: ±4°C

(3) Phạm vi thời gian: 0-300 phút, độ chính xác: <±1s

6. áp suất lò đáp ứng

(1) Thử nghiệm sau 5 phút, lò phải đáp ứng các điều kiện áp suất dương như sau:

Các thành phần - trong lò với chiều cao 3m, cách bề mặt mẫu 100mm, áp suất lò 15Pa ± 5Pa;

(2) Thử nghiệm sau 10 phút, lò phải đáp ứng các điều kiện áp suất dương như sau:

Các thành phần - 3m trong chiều cao lò, 100mm từ bề mặt mẫu, áp suất lò 17Pa ± 3Pa.

(3) Mẫu của cửa hạ cánh có thể được duy trì ở áp suất không đổi trên toàn bộ chiều cao của bề mặt lửa, giá trị áp suất ở sườn nên được giữ trong phạm vi 2 ± 2Pa,và gradient áp suất bên trong lò sẽ là 8 Pa mỗi mét;

(4) Phạm vi đo áp suất lò: 0-100Pa, độ chính xác đo: ≤ ± 3Pa

7. Cảm biến nhiệt độ

Hiệu suất, số lượng và vị trí của nhiệt cặp trong lò sưởi đáp ứng các yêu cầu của EN16341-1;

a) Nhiệt độ lò ± 15 °C, sử dụng nhiệt cặp đường kính 1mm;

b) Nhiệt độ bề mặt phản công mẫu ± 4 °C, đường kính 0,5mm thermocouple.

c) Lớp độ chính xác của nhiệt cặp S-value Platinum Rhodium Platinum: cấp II

d) Lớp độ chính xác nhiệt cặp nickel-chromium-nickel-silicon K: cấp II

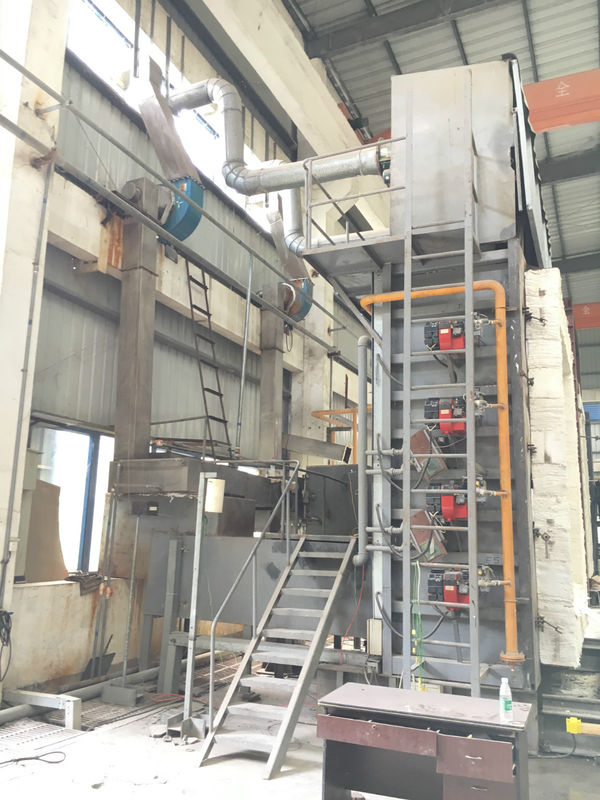

Hệ thống khí và không khí

1Thiết bị khí và bốc hơi

(1) Nguồn khí đốt đốt: khí propan và khí hóa lỏng, 200KG / H điều khiển điện tử khí hóa lò khí hóa, 8-10 chai, 4-5 được sử dụng, 4-5 đang chờ,được trang bị van chuyển động khí tự động.

(2) ống thép liền mạch DN48 cho đường ống cung cấp khí nên được trang bị van giảm áp suất tương ứng, van an toàn v.v.

(3) Cấu hình của thiết bị tiết kiệm khí, được trang bị thiết bị báo động rò rỉ khí dễ cháy.

Lưu ý: Khí phòng thí nghiệm để xây dựng một phòng trạm xăng, kích thước khoảng L5000 × W4000 × H2300.

2. Hệ thống nguồn không khí

(1) Sử dụng quạt ly tâm áp suất cao + biến tần để điều chỉnh dòng chảy và áp suất;

(2) Thiết lập đúng van chuyển mạch, van cổng và máy đo áp suất và ống thép liền mạch DN75.

Bảo vệ môi trường, thiết bị báo cháy

1. phun khí khói, hệ thống bảo vệ môi trường

Khí khói vào buồng phun sau khi khói và bụi được lọc và thải ra ngoài trời, bao gồm ống xả khói kim loại trắng, quạt xả ly tâm điều chỉnh, lưới kim loại thép không gỉ,Thiết bị loại bỏ bụi, thiết bị oxy hóa xúc tác, phòng phun thép không gỉ, máy bơm và hệ thống điều khiển.

Công suất xử lý: ≥ 5000 m3/h, xử lý khí khói mỗi giờ 4000 ~ 12000 mét khối.

2Hệ thống giám sát báo cháy (của người dùng)

Kiểm tra nhiệt độ, khí khói, rò rỉ khí và sự bất thường của thiết bị trong vị trí thử nghiệm.nó nên báo động trong thời gian thực và có thể thực hiện hoạt động bảo vệ thích hợp tự động, chẳng hạn như cắt van khí.

ⅢHệ thống phân tích điều khiển (Hệ thống phần mềm)

Hệ thống kiểm soát thử nghiệm bao gồm hệ thống lấy mẫu áp suất, hệ thống kiểm soát lấy mẫu nhiệt độ, hệ thống thu thập tín hiệu, hệ thống máy tính,cùng với thiết kế một mạch thử nghiệm và lấy mẫu hợp lý.

1. Khi hệ thống phát hiện ra tín hiệu của vấn đề an toàn, hệ thống có thể được đưa lại trong thời gian thực để lấy an toàn khẩn cấp tắt tự động.

2. tín hiệu điện nhiệt đới được tạo ra bởi bộ truyền nhiệt độ hoặc trực tiếp đến máy ghi hoặc máy tính, quy trình thử nghiệm, nhiệt độ trung bình, nhiệt độ điểm duy nhất,số lượng rò rỉ nên có thể hiển thị dễ dàng.

3- thuận tiện để đạt được sự khởi đầu của dự án thử nghiệm, kiểm soát quá trình thử nghiệm, cài đặt tham số thử nghiệm, các loại dữ liệu thử nghiệm khác nhau thông qua lấy mẫu cảm biến được gửi đến máy tính,máy tính tự động tính toán và xử lý có thể được lưu trữ hoặc in thành một bảng (đồ thị)Phần mềm có thể được tự động điều khiển bởi chương trình đường cong nhiệt độ, và ghi lại nhiệt độ của lò, áp suất lò, nhiệt độ thử nghiệm và dữ liệu khác trở lại.

4. Hệ thống điều khiển máy tính, bao gồm cả thương hiệu máy tính và màn hình LCD 19 inch, máy in laser, hệ thống cung cấp khả năng truy vấn.Hệ thống tự động kiểm tra số lượng mẫu và đường cong nhiệt độ, dữ liệu được lưu trữ trong cơ sở dữ liệu của hệ thống; và có thể nhập số mẫu thử nghiệm, ngày thử nghiệm và các câu hỏi khác.

ⅣThiết bị chính của thiết bị

1. Máy đo lưu lượng nhiệt hồng ngoại (không cần thiết)

(1) Máy đo lưu lượng nhiệt trong nhà.

(2) Yêu cầu chức năng

Phạm vi nhiệt độ nước làm mát: 10 ~ 30 °C;

Dòng chảy nước làm mát:> 10L / giờ

Phạm vi thử nghiệm kW / m2: 50 kW / m2

Thời gian phản ứng: < 250 ms (63%),

Giá trị đo tối đa: 150% phạm vi

Tín hiệu đầu ra:> 5mV Ở phạm vi hoạt động

Phạm vi quang phổ: lên đến 50.000nm

Quan điểm: 180 độ

Khả năng phát xạ:> 0.95

2. Thiết bị đo độ toàn vẹn

Cung cấp khung bông và đầu dò đo khe, phù hợp với 5.5Các yêu cầu của GB / T9978.1-2008.

Có sẵn trong hai kích thước của các đầu dò khe:

± 0,1 mm đường kính 6 mm;

± 0,2 mm đường kính 25 mm;

Yêu cầu cấu trúc của nó:

Khung pad và đầu dò đo khoảng cách là các thanh thép không gỉ hình trụ với chiều dài tay cầm cách nhiệt.

3. cảm biến T và áp suất chênh lệch

Bộ cảm biến có khả năng chống nhiệt độ cao, thiết bị đo áp suất lò và phân tích toàn bộ với thương hiệu Siemens.
