Máy thử tính dễ cháy ngang điện tử

Máy thử tính dễ cháy theo chiều ngang / Lò thử nghiệm khả năng chịu lửa theo chiều ngang quy mô lớn

Ứng dụng:

Đánh giá khả năng chịu lửa của một cụm lắp ráp kết cấu ngang

Tiêu chuẩn:

BS 476 (20-24), BS EN 1363 (1-2), BS EN 1364 (2), BS EN 1365 (2-4), BS EN 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (B-C), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

Mô tả:

Khả năng chịu lửa của vật liệu tạo thành một phần của cụm lắp ráp là một công cụ vô giá trong việc đánh giá hiệu suất của các yếu tố kết cấu dựa trên các quy định.

Thông số kỹ thuật:

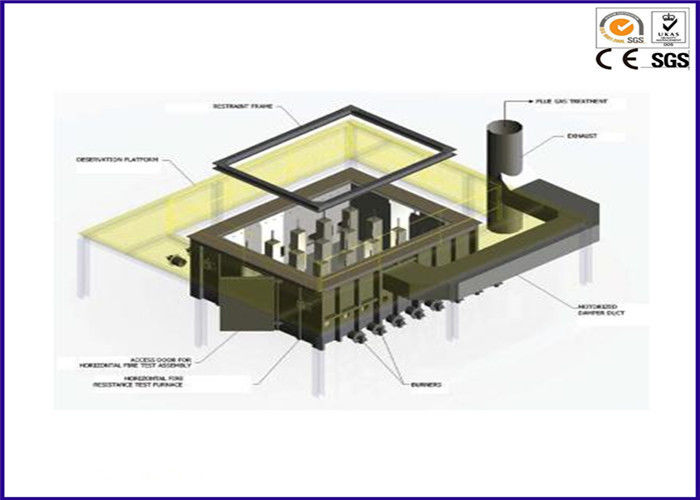

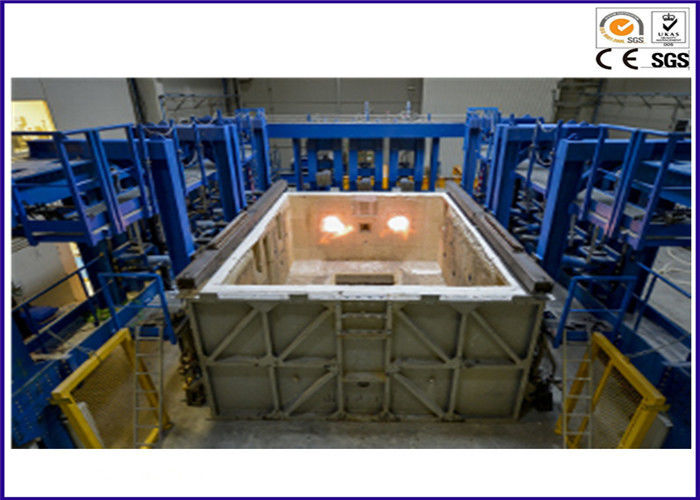

Lò thử nghiệm khả năng chịu lửa theo chiều ngang là thiết bị cần thiết để đánh giá khả năng chịu lửa của một cụm lắp ráp kết cấu ngang, cột hoặc giá đỡ, và cung cấp một phương pháp định lượng khả năng của vật liệu, theo hướng ngang, để chịu được nhiệt độ cao. Điều này được thực hiện bằng cách đánh giá một số yếu tố hiệu suất như khả năng chịu tải, khả năng cung cấp khả năng ngăn chặn cháy và truyền nhiệt của vật liệu và hệ thống.

1. Khả năng thực hiện cả thử nghiệm chịu tải và không chịu tải trên Mẫu thử nghiệm ngang và dầm được gắn trong khung hạn chế tùy chỉnh.

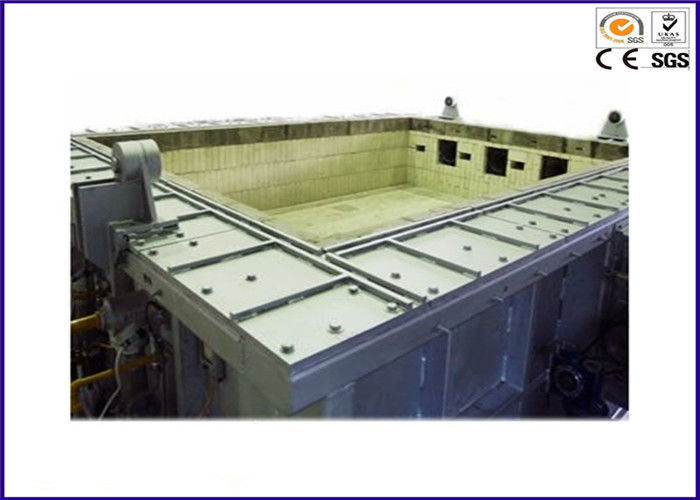

2. Kết cấu vượt trội và an toàn – tường lò bao gồm lớp lót bằng gạch chịu lửa cách nhiệt, vật liệu đúc chịu lửa và tấm sợi khoáng ở mặt lạnh và gạch cách nhiệt chịu lửa được neo vào tường bằng các khối đúc tại chỗ chịu nhiệt độ cao, ở mặt nóng.

3. Mái có thể tháo rời được lót bằng gạch định hình và được neo bằng vật liệu chịu lửa đúc tại chỗ.

4. Vỏ lò được làm bằng tấm thép nhẹ được gia cố bằng các kênh C, dầm I và các mặt cắt thép để chống biến dạng cấu trúc do nhiệt.

5. Khung hạn chế mẫu được cố định bằng tối thiểu 4 bộ kẹp.

6. 4 cổng quan sát được làm bằng kính thạch anh chịu nhiệt để cho phép người vận hành xem toàn bộ mẫu thử nghiệm trong quá trình thử nghiệm lửa.

7. Cửa trượt được làm bằng alumina nhẹ được bao bọc bên trong một khung cách nhiệt, làm mát bằng không khí. Điều này sẽ che chắn nhiệt của lò khi các cổng quan sát không được sử dụng.

8. 20 bộ Đầu đốt trộn vòi phun chịu lửa (2 nhóm 10). Mỗi đầu đốt được thiết kế để sử dụng khí dầu mỏ hóa lỏng và có một bộ phận giám sát ngọn lửa để đảm bảo rằng tất cả các bộ phận đốt cháy hoạt động ở chế độ an toàn khi có lỗi mọi lúc. Tất cả các hệ thống an toàn ngọn lửa cần thiết, hệ thống mồi liên tục và cảm biến nhiệt độ đều được tích hợp.

9. Bảng điều khiển đốt lò được thiết kế để hoạt động ở cả chế độ điều khiển tự động hoàn toàn và thủ công. Đánh lửa tự động của đầu đốt thông qua việc sử dụng một công tắc nút nhấn. Điều này đốt cháy các đầu đốt dựa trên một đường cong gia nhiệt được đặt trước, chẳng hạn như được mô tả trong BS 476 Phần 20-24, EN 1363 và Đường cong Hydrocarbon IMO. Điều khiển đầu đốt thủ công cho phép các đầu đốt riêng lẻ được đốt theo ý muốn.

10. Kích thước khu vực thử nghiệm: 3000mm (R) x 4000mm (C) x 1000mm (S)
