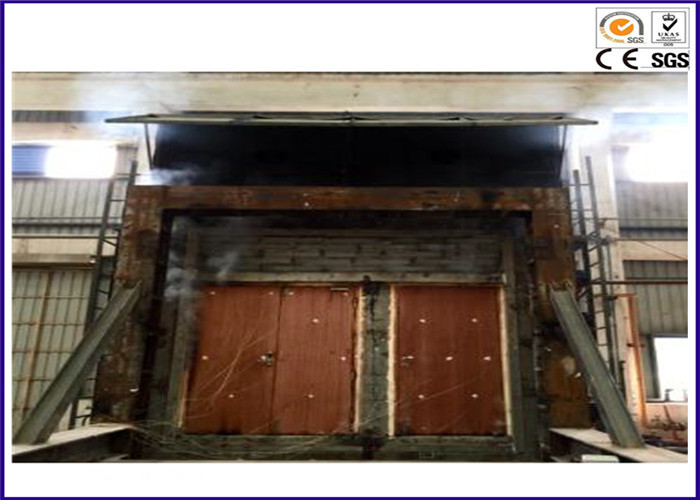

Thiết bị kiểm tra sức chống cháy theo chiều dọc cho toàn bộ sản phẩm xây dựng

ASTM E119 ISO 834 Thiết bị kiểm tra khả năng chịu lửa theo chiều dọc

MÔ TẢ CHUNG

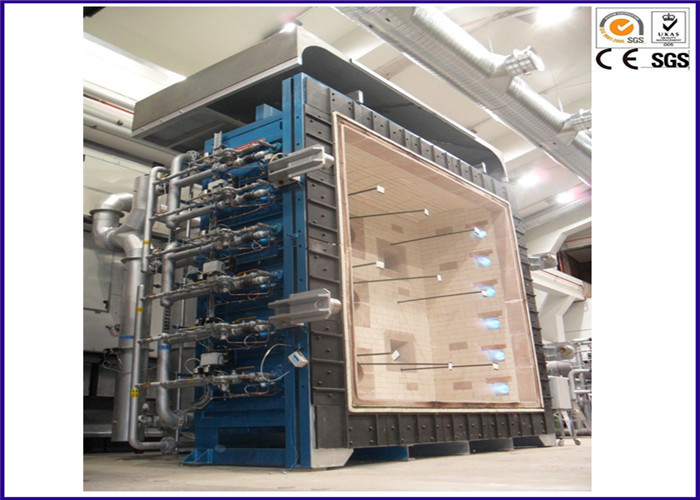

Toàn bộ quy mô Lò thử nghiệm Chống cháy Dọc được thiết kế để sử dụng nhiên liệu lỏng hoặc khí và có khả năng sưởi ấm các yếu tố ngăn cách theo chiều dọc trên một mặt

Lót lò bao gồm các vật liệu chịu lửa có mật độ dưới 1000 kg / m ³ và chiếm hơn 70% bề mặt tiếp xúc bên trong của lò.

Lò đốt được chế tạo theo yêu cầu của tiêu chuẩn CEN, ISO và IMO để tạo điều kiện tiếp xúc với lửa theo hướng tiếp xúc nhiệt và áp suất.

Kích thước buồng nội bộ tối thiểu rộng 4000mm x 3000mm x 1000mm sâu.

Lò thử nghiệm khả năng chịu lửa quy mô đầy đủ sẽ được xây dựng tại nhà máy ở các đơn vị mô đun và được vận chuyển trong các thùng 40ft HC. Khi đến, các đơn vị mô đun sẽ được lắp ráp trên một nền tảng vững chắc được chuẩn bị bởi khách hàng.

Vỏ lò

Vỏ lò sẽ được làm bằng thép kết cấu và các tấm được thiết kế để sử dụng mạnh mẽ. Các tấm thép được tăng cường bằng thép C-Channels, I-beams và các phần thép để chống lại sự méo mó của cấu trúc do nhiệt, đặc biệt đối với các khu vực có các lỗ trên vỏ lò cho đầu đốt, cặp nhiệt điện, đầu dò áp suất, các cổng xem.

Các tấm sắt đúc được gắn với mặt ngoài phía trước của lò để tạo bề mặt chắc chắn để gắn khung gia cố mẫu thử nghiệm.

Bốn bộ kẹp con lăn tự khóa được lắp đặt để cho phép khung kiểm tra mẫu thử nghiệm an toàn giữ phía trước lò.

Cách điện lò

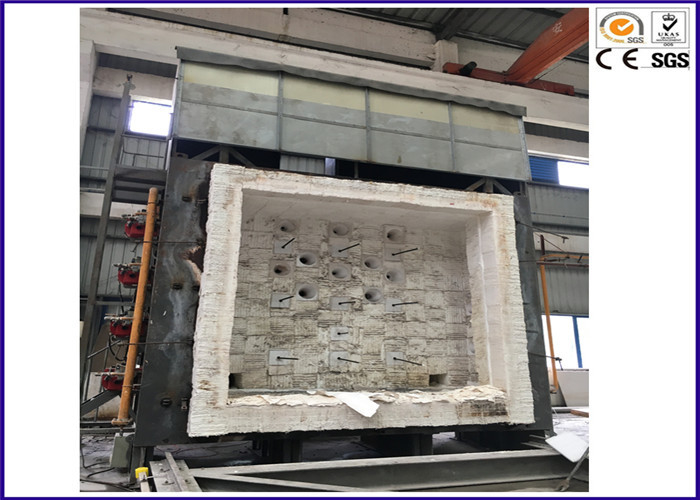

Lớp lót chịu lửa lò bao gồm các tấm lót cách nhiệt được đánh giá ở 1430 ° C với mật độ 900 kg / m ³ trên mặt nóng và được bảo vệ bởi lớp cách nhiệt bằng chất dẻo trên mặt lạnh. Ở nhiệt độ 1200 ° C, nhiệt độ vỏ lò ngoài sẽ không cao hơn 75 ° C, hai giờ vào kiểm tra lửa.

Các khối đúc sẵn nhiệt độ cao được làm bằng chất liệu chịu lửa bằng xi măng được đánh giá ở 1600 ° C sẽ được lắp đặt dọc theo chu vi của lò nung để tạo bề mặt bảo vệ để chống lại sự mài mòn liên tục của khung mẫu thử nghiệm được gắn trên lò.

Bốn bộ cổng xem sẽ được đặt ở tường sau của lò để cho phép các nhà khai thác có được cái nhìn hoàn toàn về mẫu thử nghiệm trong quá trình thử nghiệm hỏa hoạn. Lắp ráp cổng nhìn được làm bằng tấm thủy tinh thạch anh rõ ràng, được giữ trong tủ lạnh được làm mát bằng không khí và cách điện để tránh mất nhiệt.

Khe hở ống lò và khí thải từ ống khói chứa chất giảm chấn sẽ được lót bằng vật liệu cách nhiệt bằng sợi gốm cách nhiệt thấp với mật độ 128 kg / m ³ .

Tất cả các vật liệu chịu nhiệt được sử dụng cho lò sẽ có thể chịu được chu kỳ sưởi ấm và làm mát

Bức vẽ

Bề mặt lò bên ngoài sẽ được sơn màu sơn màu bạc.

Hệ thống kiểm soát áp suất

Ba bộ giảm xóc thép chịu nhiệt bằng động cơ sẽ được lắp vào ống khói để kiểm soát tổng thể áp suất trong buồng lò. Các cổng chiết xuất có thể điều chỉnh cũng sẽ được cung cấp để cho phép tốc độ khai thác được thay đổi ở các vị trí khác nhau trong buồng lò. Bộ giảm chấn bằng thép có động cơ sẽ có khả năng điều chỉnh từ phòng điều khiển được chỉ định thông qua Hệ thống Quản lý Dữ liệu Kiểm tra Cháy.

Hệ thống đốt

12 khẩu LPG / khí đốt tự nhiên premixed sẽ được cung cấp, trong đó 6 đơn vị sẽ được lắp ở bên trái bức tường lò với kích thước 3 mét x 1,3 mét, còn lại 6 viên ở phía bên tay phải.

Thiết bị đốt cháy sẽ bao gồm:

12 - Đầu đốt khí phun

12 - Van điều khiển cân bằng không khí

12 - Van điều chỉnh cân bằng khí

12 - Bộ điều tiết khí thí điểm

12 - Van khử khí cho đầu đốt

12 - Tự động kiểm soát khí đốt Burner hoàn toàn tự động

12 - Đốt cháy, biến áp và cáp điện

12 - Máy quét tia cực tím

12 - Ống không khí linh hoạt

12 - Ống dẫn khí Nhẹ

12 - Van bướm khí bằng tay

3 - Các van đóng khí chính

6 - Công tắc áp suất khí với đầu nối

30 - Áp kế khí

3 - van khí không khí Micro Valve

3 - Máy thổi không khí đốt

3 - Bộ lọc khí chính

3 - Bộ điều tiết khí chính

Đầu đốt sẽ phù hợp để sử dụng với khí tự nhiên hoặc khí hóa lỏng (do khách hàng xác nhận vào thời điểm đặt hàng)

Tất cả các ổ ghi sẽ được trang bị các tính năng an toàn tiêu chuẩn, bao gồm các chi tiết nêu trên, và sẽ tuân thủ các quy định về an toàn của địa phương.

Các khối đốt sẽ được sản xuất từ ​​vật liệu castable bao gồm 80% alumina danh nghĩa và sẽ có thể chịu được cú sốc nhiệt thường xuyên liên quan đến việc thực hiện các loại thử nghiệm.

Hệ thống phân phối khí và không khí

Ba quạt thổi không khí sẽ được cung cấp để cung cấp không khí cho hệ thống đốt lò và oxy oxy khí quyển lò để đáp ứng yêu cầu về tiêu chuẩn kiểm tra lửa liên quan đến mức oxy tối thiểu.

Quạt sẽ được vận hành từ bảng điều khiển đốt trong phòng điều khiển lò.

Tất cả các kết nối đường ống không khí sẽ được pre-fabricated trong nhà máy để dễ dàng xử lý và kết nối tại chỗ. Các quạt sẽ được cung cấp với các bộ giảm chấn.

Trước khi chế tạo, việc định tuyến tất cả các đường ống nội khí nối với van đóng gas chính sẽ được thảo luận với khách hàng để phù hợp với cách bố trí của phòng thí nghiệm. Van đóng chính sẽ được cung cấp và kết nối với hệ thống cung cấp khí.

Hệ thống phân phối khí và không khí sẽ tuân thủ tất cả các yêu cầu về an toàn trong nước. Tất cả các đường ống khí và không khí sẽ được sơn theo màu sắc nhận dạng được quốc tế chấp nhận.

Hệ thống chiết và ống khói

Một hệ thống khai thác sẽ được cung cấp và sẽ bao gồm một quạt giải phóng và ống dẫn khí để kiểm soát tốc độ sơ tán của các khí đốt nóng từ lò đến ống khói trong quá trình thử.

Quạt hút sẽ được kích hoạt từ phòng điều khiển, từ bộ chuyển đổi có thể được cài đặt ở chế độ hoạt động tự động hoặc bằng tay.

Tất cả các ống dẫn khí thải giữa quạt hút và lò sẽ được xây dựng từ các phần thép tiền chế và lắp ráp tại chỗ. Ống dẫn sẽ được cách điện để chịu được các chu trình làm nóng và làm mát thường xuyên điển hình của kiểu đốt hàng loạt, kiểm tra khả năng chịu lửa. Bề mặt bên ngoài của ống sẽ được sơn với sơn nhiệt độ cao để bảo vệ chống ăn mòn.

Một thiết bị cảm ứng sẽ được cung cấp để làm loãng khí thải để giảm nhiệt độ của khí đi vào quạt chiết suất xuống dưới nhiệt độ hoạt động của quạt. Nhiên liệu thải ra nhiệt độ thấp này sẽ được sơ tán vào trong ống khói.

Một ống khói có đường kính bên trong 950mm và chiều cao tối thiểu là 3 mét trên đỉnh cao nhất của mái nhà có thể được cung cấp theo yêu cầu của khách hàng hoặc chúng tôi có thể cung cấp bản vẽ cho khách hàng để giúp anh ta tự xây dựng . Ống khói này được làm bằng thép mềm. Được thiết kế để tự do, khách hàng phải chuẩn bị một nền móng đã được thiết kế để đảo lộn do gió và đất. Để ngăn ngừa cháy da hoặc thương tích cho nhân viên phòng thí nghiệm, ống khói sẽ được cách điện lên đến 3 mét chiều cao.

Báo giá cho việc thiết kế và chế tạo ống khói và ống dẫn có thể được cung cấp một khi có thông tin về phòng thí nghiệm.

Nền tảng / lối đi bộ

Một nền tảng / lối đi hoàn chỉnh sẽ được cung cấp sẽ được thiết kế để cho phép truy cập an toàn và thuận tiện đến các cổng xem và tất cả các thiết bị được đặt ở hai bên và phía sau của lò. Việc lắp ráp sẽ được cung cấp với tay vịn và miếng đệm thích hợp để đảm bảo sử dụng an toàn bởi các nhà khai thác và khách hàng. Bề mặt của đường đi bộ sẽ bao gồm các điều khoản để giảm thiểu sự trượt của nhân viên sử dụng nó.

Plate Nhiệt kế

Chín số liệu nhiệt kế của tấm, như được chỉ định trong các tiêu chuẩn CEN liên quan sẽ được cung cấp và sẽ được xếp nhau bằng nhau trên mặt phẳng của vùng tiếp xúc của mẫu vật. Các vị trí của nhiệt kế trong lò sẽ đáp ứng các yêu cầu của các tiêu chuẩn CEN liên quan. Nhiệt kế sẽ có khả năng được kết nối với hệ thống thu thập dữ liệu và xử lý số liệu để có thể giám sát và ghi lại nhiệt độ lò trước và trong khi kiểm tra.

Lò Thermocouples

Có 9 cặp nhiệt kế lò có đặc điểm kỹ thuật được đưa ra trong phương pháp thử IMO có liên quan sẽ được cung cấp. Dự kiến ​​sẽ được đặt để xác định vị trí chúng ở những vị trí cần thiết thông qua bức tường phía sau của lò. Chúng sẽ được bảo vệ bằng ống chịu nhiệt phù hợp để giảm thiểu sự biến dạng trong suốt quá trình kiểm tra. Các cặp nhiệt kế sẽ được kết nối với hệ thống thu thập dữ liệu và hệ thống xử lý dữ liệu để có thể giám sát và ghi lại nhiệt độ lò trước và trong khi kiểm tra.

Hộp kết nối Instrumentation

Hộp kết nối dụng cụ sẽ được bố trí ở vị trí thuận tiện gần lò, vị trí được bảo vệ khỏi nhiệt từ lò, để cho phép mọi thiết bị được kết nối với nỗ lực tối thiểu. Hộp này sẽ chứa các kết nối được đánh số riêng được kết nối bởi nhiều lõi vào các kết nối được đánh số tương ứng trong phòng điều khiển được chỉ định và sẽ được kết nối với hệ thống thu thập dữ liệu và xử lý dữ liệu trên máy vi tính để có thể giám sát và ghi lại thiết bị trước, sau khi kiểm tra.

Nhiệt độ môi trường xung quanh

Một nhiệt kế nhiệt độ xung quanh để theo dõi và ghi lại nhiệt độ môi trường xung quanh của phòng thí nghiệm trước và trong khi kiểm tra sẽ được cung cấp và sẽ được kết nối với hệ thống thu thập dữ liệu và hệ thống xử lý dữ liệu để có thể giám sát và ghi lại nhiệt độ trước và trong khi kiểm tra.

Máy biến áp áp suất

Hai đầu dò áp lực sẽ được cung cấp và sẽ được đặt ở các vị trí thích hợp để đáp ứng các yêu cầu của các Tiêu chuẩn có liên quan. Các đầu dò sẽ được di chuyển giữa các vị trí, nếu được yêu cầu, và sẽ được kết nối với hệ thống thu thập dữ liệu và hệ thống xử lý dữ liệu để cho phép theo dõi và ghi lại các kết quả đầu ra ở các khoảng thời gian xác định trước.

Điểm phân tích oxy

Dự kiến ​​sẽ được thực hiện trên lò để lấy mẫu và đo nồng độ ôxy trong khoảng thời gian đều đặn trong suốt quá trình thử nghiệm khả năng chịu lửa.

Một đường vân vân cố định với kết nối sẽ được cung cấp để cho phép một máy phân tích oxy được kết nối để lấy mẫu khí lò và tín hiệu được tạo ra từ máy phân tích sẽ được ghi lại trong hệ thống quản lý dữ liệu kiểm tra cháy và hiển thị trên màn hình

Thiết bị đo lường biến dạng

Một thiết bị laser xách tay để đo độ lệch của mẫu từ vị trí ban đầu của chúng tại trung tâm của chúng sẽ được cung cấp và nó sẽ tuân thủ các yêu cầu của các tiêu chuẩn CEN liên quan.

Thiết bị hẹn giờ

Một thiết bị định thời có một màn hình hiển thị lớn mà nhân viên kiểm tra có thể dễ dàng kiểm tra và rõ ràng có thể nhìn thấy trên các bức ảnh của mẫu trong quá trình thử nghiệm, sẽ được cung cấp. Thiết bị sẽ được liên kết với Hệ thống Quản lý Dữ liệu Kiểm tra Chống Kháng cháy để đảm bảo nó bắt đầu đồng thời với hệ thống điều khiển. Thiết bị sẽ có khả năng hiển thị thời gian trôi qua đến giây gần nhất và chính xác trong vòng 1 giây trong một giờ.
