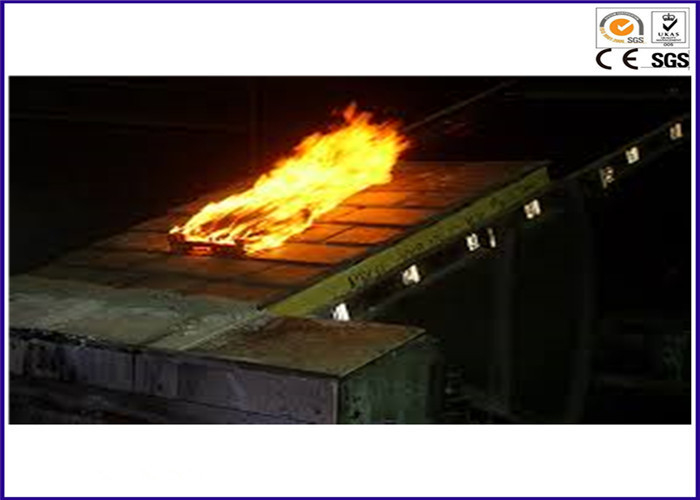

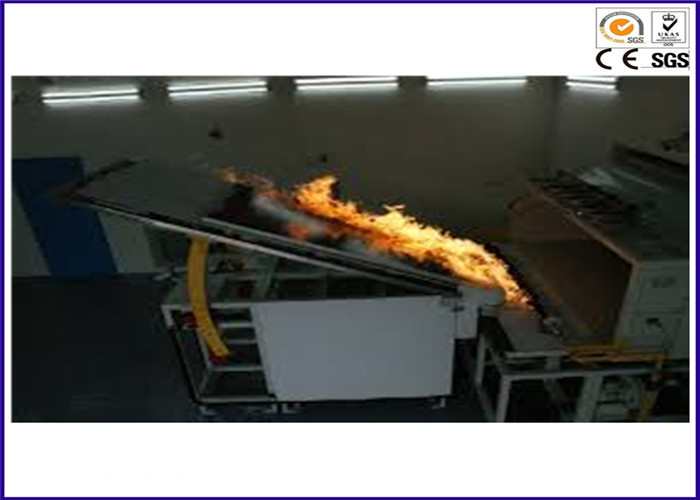

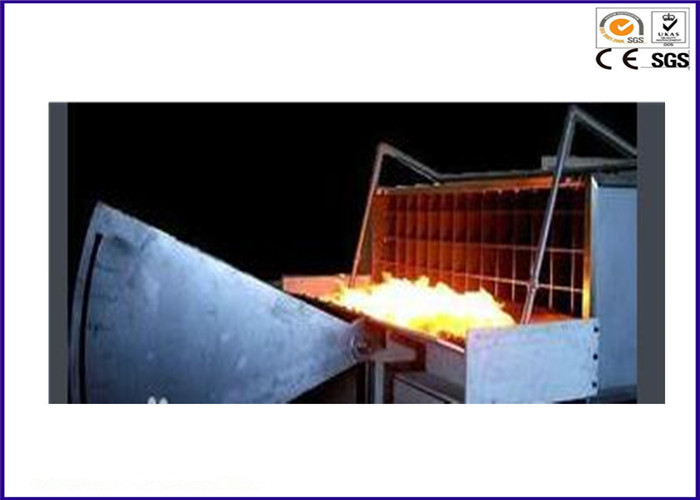

Thiết bị kiểm tra khả năng cháy của pin mặt trời ASTM E 108-04 Burning Brand Tester

ASTM E 108-04 Sự lan truyền của tế bào năng lượng mặt trời với thiết bị kiểm tra thương hiệu dễ cháy và cháy

Sự miêu tả:

Thiết bị này hầu như mô phỏng một ngọn lửa bên ngoài để đánh giá độ bền của mái và các yếu tố vật lý khác của lửa, để đạt tiêu chuẩn cho các thí nghiệm lan truyền lửa (loại A ~ C), trong trường hợp A 1,82 m, B 2,4 m và C 3,9 m. Nó là một thiết bị để di chuyển của vật liệu thử nghiệm và tiếp xúc và giảm của cấu trúc mái.

Tiêu chuẩn s:

UL1730: Màn hình dò ​​khói và phụ kiện cho các khu nhà ở đa chức năng và phòng khách sạn / phòng khách: Máy báo động hoạt động bằng điện cho các máy dò khói kiểu khu dân cư.

UL 790: Phương pháp thử tiêu chuẩn cho các bài kiểm tra lửa của mái che

IEC 61730-2 Phụ lục A: Kiểm tra lửa, Kiểm tra Tia lửa và Kiểm tra thương hiệu

ASTM E 108-04: Phương pháp thử tiêu chuẩn cho các bài kiểm tra lửa của mái che

KS C IEC 61730-2 Phụ lục A: Kiểm tra khả năng chịu lửa, Kiểm tra Lượng lửa và Kiểm tra Nhãn hiệu Burning.

Cụ thể :

Phòng thử nghiệm để cài đặt thiết bị

- Vật liệu nên bao gồm các vật liệu chống cháy tối thiểu với tấm bánh sandwich bao gồm uretan chống cháy (Đề xuất một bảng bánh sandwich bao gồm Glass Wool)

- Các biện pháp: 7.000 (W) × 4.000 (D) × 4.000 (H) trở lên.

Thử nghiệm Deck

Ngõ và gờ

Ống dẫn khí

Ban không cháy

Hệ thống đánh lửa tự động

Dấu hiệu hẹn giờ 7-Segment

Hệ thống đo tốc độ

Bộ phận kiểm soát DAQ

Hoạt động của PC • Đầy đủ để loại bỏ độ ẩm trong khí nén hoặc nitơ.

Điện áp: 220 V-60 Hz

Các tính năng :

Slop of Deck Plate có thể dễ dàng kiểm soát bởi Air Cylinder.

Ban chống cháy kết nối mái hiên của Test Deck.

Sử dụng van điều khiển tự động để điều chỉnh điều kiện nhiệt độ theo Class.

- Loại A, B: 760 ± 28 ° C (1400 ± 50 ° F) - 21.000 ~ 22.000 Btu / phút (369 ~ 387 kWh)

- Loại C: 704 ± 28 ° C (1300 ± 50 ° F) - 18.000 ~ 19.000 Btu / phút (316 ~ 334 kWh)

Mỗi loại khí cung cấp cho Burner theo dõi các phương pháp đo và kiểm soát khác nhau.

- LNG: Sử dụng MFM, đo lưu lượng chính xác (Kiểm soát lưu lượng được điều khiển bằng Van điều khiển tự động)

- LPG: Sử dụng MFC, đo lường và kiểm soát dòng chảy chính xác.

Hệ thống biến tần duy trì vận tốc không khí: 19 ± 8 km / h (5.5m / giây) trên sàn thử nghiệm.

Cách đánh lửa tự động được điều chỉnh để kiểm tra và bắt lửa trong cùng một thời điểm.

Bảng Hướng dẫn được gắn vào Air Duct vì bảo vệ sự nhiễu loạn dòng chảy được cung cấp cho Test Deck.

Bảng điều chỉnh slop để điều chỉnh hướng lưu lượng gió được lắp đặt trong ống gió.

Máy ghi cá nhân được cài đặt để kiểm tra thương hiệu cháy bỏng.

Thermocouple được cài đặt trên 58.7mm từ đầu đốt cháy thương hiệu, các biện pháp cho nhiệt độ như là 888 ± 28 ° C.

Sử dụng hệ thống DAQ được lập trình để tự động kiểm soát và đo lường.

Kết quả kiểm tra :

1) Tiêu chuẩn Hiệu suất chung về Sự lan truyền ngọn lửa.

Bất kỳ phần nào của vật liệu phủ mái (Mô-đun hoặc Panel) được thổi hoặc rơi ra khỏi Thử nghiệm Deck dưới dạng các trường hợp cháy hoặc phát sáng

Tấm mái phải được phơi ra bằng cách phá vỡ, trượt, nứt hoặc cong các vỏ hộp.

Trường hợp an toàn cháy hạng A: Phạm vi lan truyền cháy là 1,82M, trường hợp cấp cứu loại B: Dải lan truyền bằng lửa là 2,4M,

trường hợp cấp cứu về hỏa hoạn Loại C: Dải lan truyền bằng lửa là 3,9M, độ lan truyền của ngọn lửa được đo từ cạnh đầu của mẫu vật.

Trong quá trình kiểm tra, cả hai phía lan truyền lan truyền xảy ra từ đường tiếp xúc trực tiếp trên ngọn lửa thử. Ngọn lửa lan truyền bao gồm lửa phía trên (tiếp xúc bề mặt với ngọn lửa bên ngoài) và ngọn lửa đứng hoặc bất kỳ ngọn lửa đường nào.

2) Tiêu chuẩn Hiệu suất chung của việc đốt thương hiệu.

Bất kỳ phần nào của mô-đun hoặc bảng điều khiển sẽ được thổi bay hoặc rơi ra khỏi boong thí nghiệm dưới hình thức các trường hợp cháy hoặc rực sáng.

Các bộ phận của sàn mái, hoặc các phần của một mô-đun hoặc bảng điều khiển dành cho lắp đặt tích hợp hoặc tạo thành một phần của cấu trúc mái nhà của tòa nhà, rơi ra dưới dạng các hạt phát sáng.

Ngọn lửa của mô-đun hoặc bảng điều khiển là tiếp tục làm.
