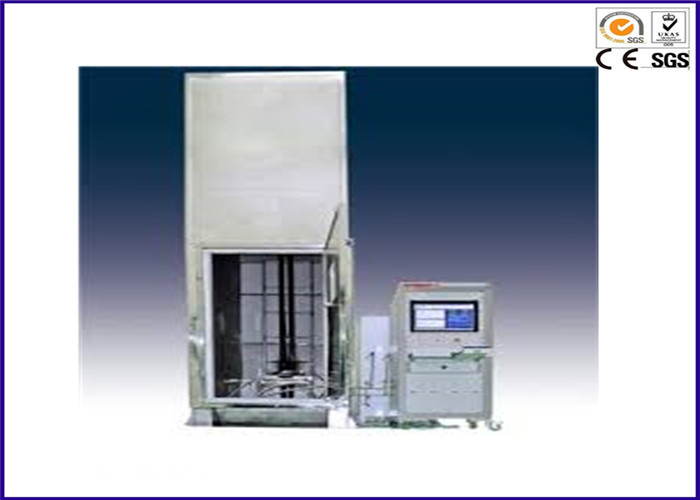

An ninh dây cáp / Dây Thiết bị kiểm tra rò rỉ theo chiều dọc UL 1685

UL 1685 Băng Cáp và Dây Thiết Bị Thử Nghiệm Ngọn Lửa Dọc

Giới thiệu:

Bunched Cable Vertical Flame Spreader Tester phù hợp với các quy định có liên quan của tiêu chuẩn UL1685, GB18380.3 tiêu chuẩn và yêu cầu kiểm tra cháy cáp được thiết kế thiết bị. Và theo tiêu chuẩn IEC 60332-3-10, tiêu chuẩn KS C IEC 60332-3-21 ~ 25 (A ~ Class D).

Bandsed Cable Bù Tia Vertical Tester được sử dụng để bó cáp sợi quang hoặc cáp quang để phát hiện theo chiều dọc gắn kết trong điều kiện quy định truyền dẫn ngọn lửa tiên phát ngăn cản khả năng của thiết bị, cáp điện, cáp điều khiển, cáp sợi quang đốt cháy thử nghiệm Chuẩn bị có nghĩa là. Các thiết bị này có thể được sử dụng để kiểm tra sự khuếch tán theo chiều dọc dọc theo các cáp điện và dây dẫn của nhà nước.Ngoài ra, nếu điều chỉnh vòi phun thử nghiệm là 20 độ phải đạt được tiêu chuẩn thử nghiệm IEEE 383 (IEEE 1202). Thiết bị có thể được trang bị thiết bị gia nhiệt cấu hình cổng, với máy phân tích khí có thể đo lường các giá trị điện năng nhiệt như HRR (tỷ lệ giải phóng nhiệt), SPR (smokeraterate) và như vậy.

Kinh nghiệm người dùng:

1, trí tuệ cao, dễ vận hành;

2, thiết kế công nghiệp chuyên nghiệp, đẹp, hào phóng;

3, thiết bị chính xác, an ninh, và ổn định;

4, hệ thống kiểm soát vi máy tính, quy trình kiểm tra thông minh; không có thời gian và các hoạt động liên quan;

5, nhà ở không gỉ chống ăn mòn;

Tiêu chuẩn:

UL1685, IEC 60332-3-10, EN 50399, GB / T 18380.31

IEC 60332-3: Kiểm tra dây cáp điện trong điều kiện hỏa hoạn
phần 3: Thí nghiệm trên dây hoặc cáp bọc
• KS C IEC 60332-3-21: Loại AF / R
• KS C IEC 60332-3-22: Loại A
• KS C IEC 60332-3-23: Loại B
• KS C IEC 60332-3-24: Loại C
• KS C IEC 60332-3-25: Nhóm D

Tính năng, đặc điểm:

1. Hộp thử nghiệm bằng thép không rỉ có kích thước 1000 ± 100 (W) x 2000 ± 100 (D) x 4.000 ± 100 (H) mm. Bề mặt bên trong của trường hợp cao hơn mặt đất cao, và mặt sau lợp bằng vật liệu cách điện.

2. Với một thang thép không chuẩn, dựa trên thang GB / T18380.31 yêu cầu;

3. thay thế khung mẫu 2;

4. Thang bằng thép không gỉ; chống ăn mòn; dễ dàng để làm sạch;

5. Ở phần dưới của tủ, từ vị trí phía trước của vỏ 150 ± 10mm có khoảng 800 ± 20 (W) × 400 ± 10 (D) của không khí.

6. Bên trong hộp đựng được gắn cặp nhiệtđộ kiểu K, đường kính 2mm

7. Luồng không khí có thể kiểm soát ổn định ở (5000 ± 500) L / phút.

Hệ thống đốt:

1. Burner: loại khí đốt propan với kích cỡ 257mm x 4 5mm, mở tổng cộng 242, ba đường được sắp xếp, tương ứng 81,80,81 lỗ, lỗ đường kính 1,35mm, khoảng cách giữa các lỗ là 3,2 mm;

2. bóng cao độ chính xác, kiểm soát khí tắt;

3. hai mét: luồng không khí và đồng hồ đo lưu lượng khí và van điều khiển;

4. đầu phía trước của thiết bị kiểm tra ngọn lửa đốt cháy đã được kiểm tra để bảo vệ chất chống oxy hóa của propan, để đảm bảo an toàn tối đa cho mẫu

5. góc cháy: ngang; thiết bị đánh lửa tự động; (Có thể điều chỉnh được 20 độ)

6. tốc độ dòng khí đốt và khí đốt phải được bổ sung nhiệt độ và áp lực, trong khi nhiều hệ thống truyền thống bỏ qua tác động của khí và không khí có thể được thực hiện tự động bằng một chương trình máy tính quá trình bồi thường.

Hệ thống điều khiển:

1. PLC với màn hình cảm ứng lớn màn hình điều khiển hệ thống;

2, hệ thống tự động điều chỉnh, thời gian tự động; Khoảng thời gian 999 phút, độ chính xác 1s;

3, thử nghiệm dữ liệu được tự động lưu trữ, yêu cầu thông tin miễn phí;

4, 40 phút, nhắc nhở 1 giờ cho phép chấm công;

5, các mẫu vật với thang máy điện nâng.

Thông số thiết bị:

1. Hộp kiểm tra có kích thước khoảng 1000 ± 100 (W) x 2000 ± 100 (D) x 4.000 ± 100 (H) mm

2. Độ chính xác của máy đo tốc độ 0.1m / s;

3. Khoảng đo dòng không khí 8000L / phút, gió ra (5000 ± 500) L / phút có thể được điều chỉnh;

4. Khí: 95% độ tinh khiết của propan cấp kỹ thuật (khách hàng)

5. Điều khiển dòng khí: dưới 100kpa, 20 ℃ điều kiện

6. Cung cấp không khí đốt: Propane (hoặc LPG).

Đặc điểm kỹ thuật:

1, Kích thước của buồng: 1.165 (W) × 2.165 (D) × 4.350 (H) mm

2, Bộ điều khiển Kích thước: 600 (W) × 750 (D) × 1.600 (H) mm

3, Nguồn: AC 220V, 50 / 60hz, 15A

4, Trọng lượng: 1.500kg
