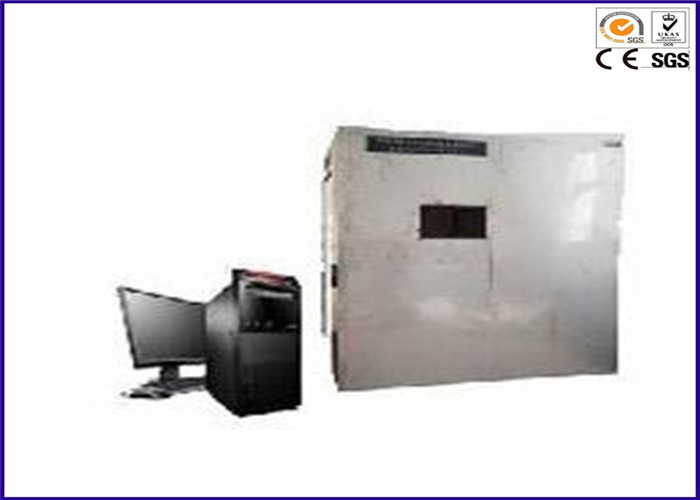

Thiết bị kiểm tra dây ngang Thiết bị kiểm tra mật độ khói cháy BS 6853 IEC 61034

Điện BS 6853 IEC 61034 Cáp và Dây Thiết bị Kiểm tra Mật độ Hơi

Giới thiệu:

Thiết bị kiểm tra mật độ khói dây và cáp điện tuân thủ theo GB / T17651.1 ~ 2-1998, IEC61034-1 ~ 2: 1997 "Đo mật độ hút thuốc của các loại cáp đốt theo các điều kiện đã xác định". Thiết bị kiểm tra là thiết bị đo kiểm lượng khói phát ra khi dây cáp hoặc dây dẫn dùng để truyền năng lượng và tín hiệu được đốt theo chiều ngang trong một điều kiện nhất định (IEC61034 yêu cầu khối lượng của buồng khói là 3m3)

Ứng dụng:

Các ngành công nghiệp cáp quốc gia phấn đấu để phát triển cáp và vật liệu với khói thấp và không có halogen. Các loại sản phẩm này đòi hỏi mật độ khói của cáp được đo. Nguyên lý chính của phép đo mật độ khói là chùm ánh sáng xuyên qua khói do dây cáp hoặc vật liệu gây ra trong quá trình đốt cháy quy định hoặc các điều kiện bức xạ bị suy giảm, và mật độ ánh sáng cũng như mật độ khói sau đó có thể được tính toán bằng cách đo độ truyền ánh sáng các chùm. Dụng cụ có thể kiểm tra đặc tính khói cháy của cáp hoặc cáp sợi, và có thể cung cấp tham khảo cho các yêu cầu cáp trong khu vực cứu hộ.

Tiêu chuẩn:

GB / T 17651.1 Đo mật độ hút thuốc của các loại cáp đốt theo các điều kiện đã được xác định - Phần 1: Thiết bị đo; Phần 2: Thủ tục kiểm tra và yêu cầu

GB / T 17651.2 Đo mật độ khói của các loại cáp đốt theo các điều kiện đã xác định - Phần 2: Thủ tục kiểm tra và yêu cầu

IEC 61034 Đo mật độ hút thuốc của các loại cáp đốt theo các điều kiện đã xác định

Tính năng, đặc điểm:

Kết cấu:

1. Kích thước của mỗi bên của buồng là 3000mm ± 30mm. Buồng bên trong được làm bằng thép không gỉ SUS 304, nhồi bằng vật liệu chịu lửa silicat canxi. Buồng bên ngoài được làm bằng sắt với chế biến bột sơn.

2. Tất cả các dụng cụ trong nội thất được làm bằng thép không rỉ, đẹp và chống ăn mòn.

3. Tổng diện tích lỗ thông hơi là 50cm2 ± 10cm2, và luôn mở trong quá trình thử nghiệm; chiều cao của bảng bảo vệ là 1000mm.

4. Cấu hình giá đỡ và trọng lượng thử dây và cáp theo yêu cầu tiêu chuẩn.

5. Cửa phòng thí nghiệm đi kèm với một cửa sổ kính ở hai bên đối diện, lắp đặt với cửa sổ kín và trong suốt (tối thiểu 100mmx100mm) để truyền ánh sáng của hệ thống đo quang học ngang, 2150mm ± 100mm so với mặt đất.

6. Photocell và nguồn ánh sáng được đặt ở giữa hai bức tường của mỗi cửa sổ, không có tiếp xúc trực tiếp.

Hệ thống kiểm tra mật độ khói:

1. Nguồn sáng: Bóng đèn Halogen với bóng đèn pha lê và dây tóc vonfram; Nhiệt độ màu 2900 k, 100W, DC12V, thông lượng phát sáng danh nghĩa 2000lm ~ 3000lm.

2. Tầm độ của mật độ ánh sáng 0% ~ 100%.

3. Cho phép lắp đặt nguồn ánh sáng đặc biệt cho mật độ khói và nhập máy thu quang điện có độ phân giải cao trên tường ngoài.

4. Phòng thí nghiệm được trang bị cấu trúc cửa và cửa cửa.

5. Công suất tiêu chuẩn của nguồn ánh sáng là 100W và điện áp tiêu chuẩn là DC 12V.

6. Hệ thống hiệu chuẩn đường ánh sáng: Hiệu chuẩn điểm 0 ~ 100%.

Nguồn đốt:

1. Cồn ethyl 90% ± 1%, cồn methyl 4% ± 1%, nước 6% ± 1%;

2. Hộp đốt rượu:

3. Hộp đốt rượu có độ dày 100mm ± 10mm so với mặt đất;
