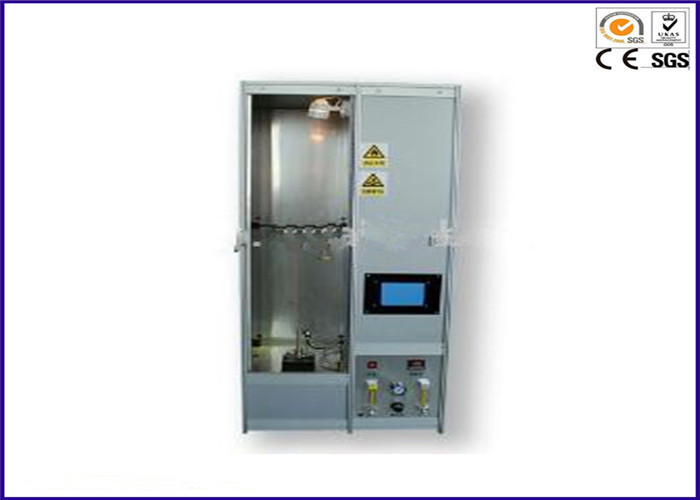

Thiết bị kiểm tra dây dọc cho cáp / Ống dây UL 1581

Ống UL 1581 và Ống dây Ống Thiết bị kiểm tra đốt theo chiều dọc

Sự miêu tả:

Kiểm tra cáp là một dụng cụ tự động hoàn toàn có trong tủ của chính nó để tối đa hóa sự an toàn của người vận hành. Thiết bị này tuân thủ các yêu cầu liên quan đến tiêu chuẩn UL1581-2001 (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2). Áp dụng cho dây và cáp đơn, và kiểm tra đốt theo chiều ngang theo chiều dọc. Thời gian đốt và đốt số lượng có thể được điều chỉnh, có thể được tự động / bằng tay, chuyển đổi dọc / ngang, áp suất khí, điều chỉnh dòng chảy và trang bị thiết bị nhận biết nhiệt độ ngọn lửa.
Bao gồm: Chiều cao ngọn lửa và 100% cotton thấm

Tiêu chuẩn:

UL1666 << Kiểm tra chiều cao lan truyền lửa của cáp điện và cáp quang được cài thẳng đứng trong trục >>

ANSI / ASTM D 5207 & UL 1581, ANSI / ASTM D 5025

Thông số kỹ thuật:

Kiểm tra hamber:

1. Máy đo áp suất U: đo áp suất buồng giữ ở 0-12PA;

2. Máy đo độ ẩm: đo nhiệt độ và độ ẩm buồng;

3. Cấu trúc của buồng: cấu trúc tổng thể của bức tường bê tông bằng gạch, tầng đầu tiên là 1.22M, tầng thứ hai là 3.66M, đầu là 2.24M. Kích thước bên ngoài: 7.12mm cao x1.3m rộng x2.5m dài;

4. Cấu trúc tường có mật độ 106lb / ft3 (1698kd / m3) của bê tông, độ dẫn nhiệt (k) ở 21.1 o đối với 0.38Btu (0.055W / mk);

5. Lớp thứ nhất và thứ hai bằng trọng lượng dày 203mm bình thường của thành phần xi măng. Khung trần được làm bằng tường để đảm bảo độ kín;

6. Các lỗ đo trong lớp thứ hai phải nằm trên lỗ dọc của lỗ đo lớp đầu tiên (305mm x 610mm), mỗi lỗ 203mm phía sau hộp và 102mm từ cạnh hộp.

Thiết bị đánh lửa:

1. Nó bao gồm một ống thép 1 / 2inch, một khuỷu tay 1 / 2inch và đĩa phân tán bằng thép đánh lửa.

2. Lắp một thiết bị đo lưu lượng khí propan nơi bơm khí

Quạt: Quạt hút và máy đo tốc độ gió được lắp đặt tại khe hộp thử.

Nguồn khí đốt: Gas cung cấp cho thiết bị đánh lửa phải là loại propan cấp CP và cung cấp 2500 Btu nhiệt cho mỗi foot khối.

Quạt thông gió và ống dẫn: ống thép được lắp ở trung tâm của đỉnh buồng đo và quạt hút được nối với ống.

Hệ thống thu thập dữ liệu: PLC và máy tính được sử dụng để thu thập và ghi lại vận tốc không khí ở đầu vào và nhiệt độ của cặp nhiệt điện trong lỗ thứ hai mỗi 5 giây.
