Lò thử nghiệm khả năng chịu lửa IEC 60331, thiết bị kiểm tra va đập cho dây / cáp

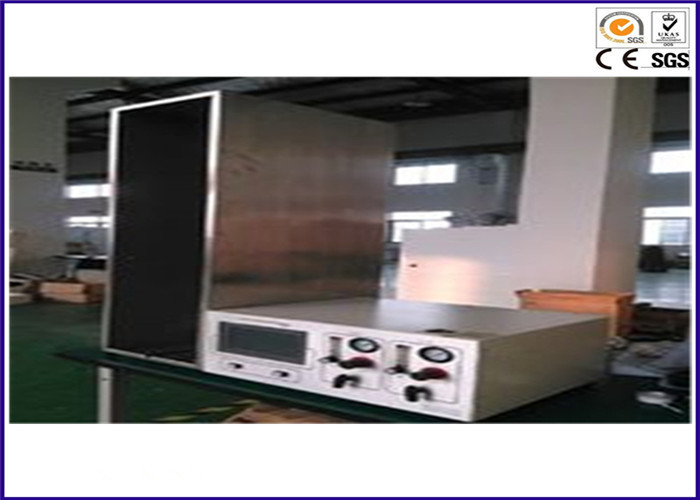

IEC 60331 Dây và Cáp Thiết bị Kiểm tra Tác động Cháy

Mô tả:

Dây và Cáp Thiết bị Kiểm tra Tác động của Nhiệt cháy được sử dụng để phát hiện tính chống cháy của dây cáp hoặc lưới điện, đốt không ít hơn 830 độ, ngọn lửa, và chịu được sự rung động va chạm, mạch kiểm tra độ bền cáp.

Tiêu chuẩn:

IEC 60331 Thử nghiệm tính toàn vẹn dây và mạch dây trong điều kiện ngọn lửa

IEC 60331 Phần 12 Dụng Cụ - ít nhất dưới 830

IEC 60331 Phần 31 Quy trình đánh lửa tác động và yêu cầu - điện áp định mức lên đến cáp KV 0.6 / 1.0

Những đặc điểm chính:

1. Nguồn nhiệt cho loại vòi đốt propan kiểu đai đai, chiều dài danh định của nó là 500mm, được trang bị máy trộn Venturi;
2. 3 hàng của các lỗ đốt đốt xáo trộn bố trí, phía trước kết thúc của chiều rộng bình thường của ổ ghi: 15mm, đường kính lỗ: 1.32mm, lỗ trung tâm khoảng cách: 3.2mm;
3. Khung thang đo kiểm của cáp lắp đặt được cố định trên đế thép hỗ trợ;
4. Trong quá trình thử nghiệm theo yêu cầu của thử nghiệm điều chỉnh kích thước cáp thành phần dọc khác nhau ở cả hai mặt của thang (thang đo thử nghiệm bậc thang: 1200mm, chiều cao: 600mm, trọng lượng: 18 + 1kg);
5. Bộ tạo tác động là thanh thép tròn có trọng lượng thấp với đường kính 25 ± 1mm ​​và chiều dài 600 ± 5mm;
6. Máy phát điện sốc song song với khung hình thang bậc thang cho vòng quay tự do giữa, và khung trên thang bậc trái 200 + 5mm;
7. Thanh trục sẽ được xếp thành hai phần, phần còn lại của khung thang tác động, chiều dài 400 + 5mm;
8. Đáy đốt đốt phía trước không nhỏ hơn 200mm, và khoảng cách từ tường của hộp không nhỏ hơn 300mm;
9. Trục đốt từ đầu dưới của mẫu cáp 40 ~ 60mm, từ trục dọc của trục dọc về cáp ngọn đuốc 100 ~ 120mm.
