Thiết bị kiểm tra khả năng chịu lửa của máy đo calorimeter Cone với ISO 5660 GB / T 16172

Tiêu chuẩn ISO 5660 GB / T 16172 Nhiệt lượng giáp xác Nhiệt độ Phát hành Thiết bị kiểm tra tính dễ cháy

Sự miêu tả:

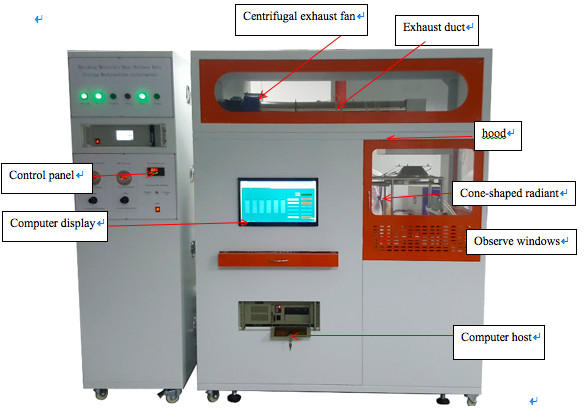

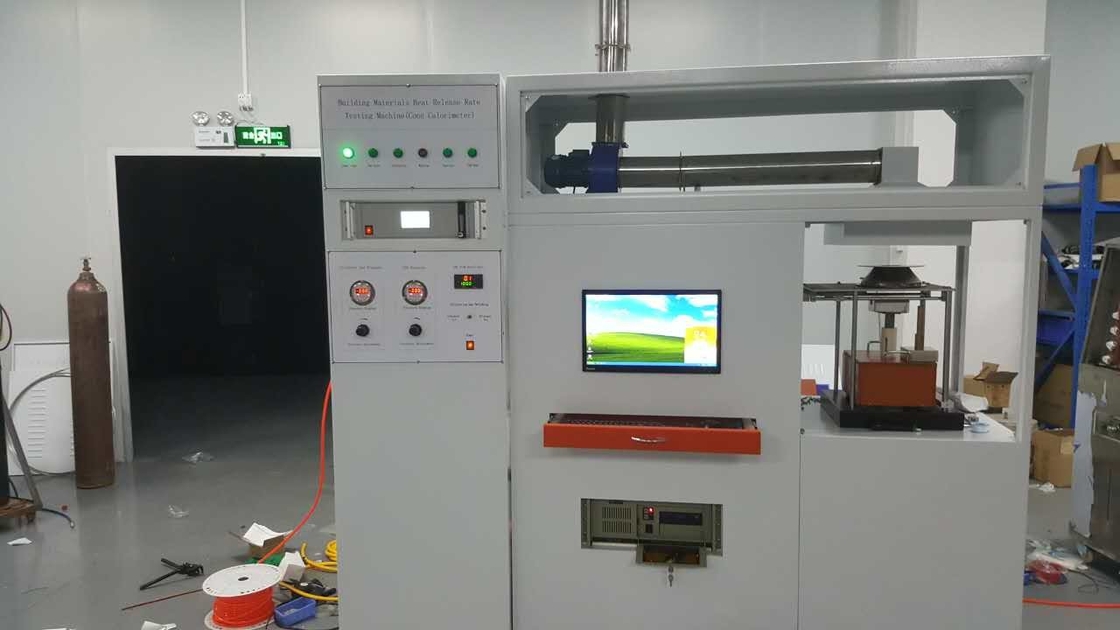

Máy đo lượng calo (Cone Calorimeter) là công cụ đo quy mô lớn nhất trong lĩnh vực kiểm tra lửa.

Việc giải phóng nhiệt là phép đo chính yếu để đánh giá sự phát triển của vật liệu và sản phẩm. Theo truyền thống, đã rất khó đo lường và gần đây đã được kiểm tra đầy đủ các hạng mục (ví dụ: đồ nội thất) đã có thể bằng cách đốt các vật liệu này và đo nhiệt độ phát triển bằng cách sử dụng một kỹ thuật gọi là lượng phóng xạ suy giảm oxy.

Cone Calorimeter đã được sản xuất để đáp ứng tất cả các tiêu chuẩn hiện có (bao gồm ISO 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, CAN ULC 135 và BS 476 phần 15) và cũng có thể mua ở dạng mô đun để những phòng thí nghiệm có những lợi ích đặc biệt như việc giải phóng nhiệt, giảm khối lượng, sản xuất khói ... ban đầu có thể mua các bộ phận mà họ yêu cầu và sau đó thêm thiết bị vào cùng tủ để hoàn thành công cụ đầy đủ. Đây chỉ là một trong những ưu điểm của Cone Calorimeter.

Ứng dụng:

Dòng sản phẩm đốt cháy thông qua nồng độ oxy trong tiêu thụ oxy và tính tỷ lệ giải phóng nhiệt, tỷ lệ giải phóng nhiệt của vật liệu cũng là các tính chất vật liệu của các sản phẩm đốt trong ổ cháy của các tham số quan trọng nhất, chính xác hơn đo vật liệu trong quá trình đốt tỷ lệ phóng nhiệt, dự báo phòng ngừa hỏa hoạn và chữa trị chậm cháy là cực kỳ quan trọng.

Tiêu chuẩn:

ISO 5660: Kiểm tra phản ứng cháy - Phát nhiệt, sản xuất khói và tỷ lệ mất khối lượng.

ASTM E1354: Phương pháp kiểm tra tiêu chuẩn Khí khói Nhiệt và Hơi nhìn thấy đối với Vật liệu và Sản phẩm Sử dụng Calorimeter Tiêu thụ Oxy.

BS 476: PHẦN 15: Kiểm tra lửa đối với vật liệu xây dựng và kết cấu. Phần 15: Phương pháp đo tốc độ giải phóng nhiệt của sản phẩm.

GB / T 16172-2007: Phương pháp thử tốc độ giải phóng nhiệt của vật liệu xây dựng

Đặc điểm kỹ thuật:

1. Máy nóng bức xạ hình nón, có khả năng làm nóng điện 5kw, cường độ bức xạ: 100kw / m2, được trang bị ba cặp nhiệt điện để đo nhiệt độ.

2. Kháng bức xạ, không được làm mát bằng nước, gồm có thép không gỉ, với độ dày không quá 12mm.

3. Kiểm soát độ rung, hệ thống phải được điều chỉnh đúng để nó duy trì nhiệt độ trung bình của các cặp nhiệt điện ở mức cài sẵn trước trong khoảng ± 10 ℃.

4. Thiết bị cân, có độ chính xác 0.1g, với khoảng từ 0 ~ 2000g.

5. Mẫu vật mẫu, có hình dạng của một cái chảo vuông với một lỗ mở rộng (106 ± 1) mm * (106 ± 1) mm ở phía trên và độ sâu (25 ± 1) mm. Giá đỡ phải được làm bằng thép không gỉ với độ dày (2,4 ± 0,15) mm.

6. Khung gioăng phải được làm bằng thép không gỉ với độ dày (1,9 ± 0,1) mm, hình hộp với chiều rộng bên trong của mỗi bên (111 ± 1) mm và chiều cao (54 ± 1) mm. Mở khuôn mặt mẫu phải là (94,0 ± 0,5) mm * (94,0 ± 0,5) mm.

7. Hệ thống khí thải, bao gồm quạt hút ly tâm, ống hút, ống hút và ống hút cho quạt.

8. Thiết bị lấy mẫu khí, bao gồm máy bơm, bộ lọc để ngăn sự xâm nhập của bồ hóng, một cái bẫy lạnh để loại bỏ phần lớn độ ẩm, một hệ thống tuần hoàn được thiết lập để chuyển hướng tất cả dòng chảy trừ những gì cần thiết cho các máy phân tích khí, .

9. Bộ hẹn giờ đánh lửa, có khả năng ghi lại thời gian trôi qua đến giây gần nhất và phải chính xác trong vòng 1 giây trong vòng 1 giờ.

10. Đo oxy:

10.1 Dải đo: 0-25%

10,2, tín hiệu đầu ra: 4-20mA;

10.3, thời gian đáp ứng: ≤2S;

10.4 Nhiệt độ môi trường xung quanh: 0-45 ℃;

10.5 Độ ẩm tương đối: <90% (không ngưng tụ);

10.6, tuyến tính: <± 0.1% O2;

10.7 Trôi không: 0,05% O2 (một tuần);

10.8 Độ lặp lại: <± 0.02% O2;

11. Phân tích mật độ hút khói quang học, bao gồm nguồn sáng, ống kính, yếu tố quang điện.

12. Hệ thống thu thập và phân tích dữ liệu, thu thập và ghi lại nồng độ oxy, nhiệt độ, tốc độ giải phóng nhiệt, các đồng vị, vận tốc dòng khói khí khói, thời gian đánh lửa mẫu và thời gian dập tắt, tổng lượng oxy tiêu hao, tỷ lệ mất khối lượng, tổng lượng giải phóng, carbon dioxide các đường cong được tạo ra và các đường cong tạo ra cácbon monoxit, tất cả các đường cong thủ tục và dữ liệu thời gian thực, có thể được in và lưu.

13. Hệ thống xử lý khói, thông qua hệ thống ống xả mạnh mẽ, thiết bị được trang bị quạt mạnh mẽ; sau khi hoàn thành thử nghiệm, bắt đầu dự thảo quạt để thải khí thải, xử lý làm sạch tập trung, để đáp ứng tiêu chuẩn.

14. Kích thước buồng điều khiển: L700 * W600 * H1920mm

Kích thước buồng thử: L1680 * W700 * H2410mm

15. Nguồn điện: AC 380V 50HZ tổng công suất: 6KW.
