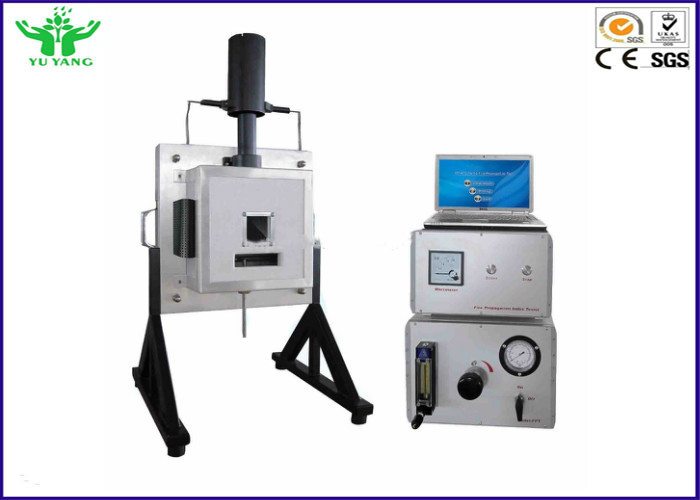

Thiết bị kiểm tra rò rỉ thiết bị đốt cháy của IMO ASTM E1317 ISO 5658-2

Thiết bị kiểm tra rò rỉ thiết bị đốt cháy của IMO ASTM E1317 ISO 5658-2

I. Giới thiệu sản phẩm:

Kiểm tra mở rộng ngọn lửa đã được phát triển và sản xuất theo tiêu chuẩn ISO5658-2, trong khi đáp ứng các yêu cầu của IMO FTP Code resolution a. 653 (16) và ASTM E 1317. Để xác định hiệu suất truyền lửa ngang của sản phẩm xây dựng, tốc độ lan truyền ngọn lửa / ngọn lửa có thể được sử dụng để đánh giá hiệu năng làm chậm của chất liệu.

Thiết bị thông qua bảng bức xạ nhiệt bức xạ bằng khí, sử dụng nhiệt bức xạ hiệu chuẩn đo nhiệt lượng nhập khẩu, thắp sáng bằng cách trộn mẫu khí đốt để kiểm tra vật liệu trong trường hợp nhiệt bức xạ nhất định của quá trình đốt; Mẫu được phơi ra ở khu vực có tia bức xạ được định chuẩn rõ ràng, đo thời gian đánh lửa, sự lan truyền của ngọn lửa và thời gian tuyệt chủng cuối cùng. Mẫu thử nghiệm được đặt ở vị trí thẳng đứng, Bảng chiếu sáng liền kề, Tiếp xúc với các khu vực có hiệu chuẩn rõ ràng về tia bức xạ. Ngọn lửa cháy gần với mẫu thử, nhưng không tiếp xúc với mẫu thử, thì cuối nóng của mẫu bị cháy bởi khí bốc hơi trên bề mặt, sau khi đánh lửa, ghi lại sự phát triển của ngọn lửa chuyển tiếp, và ghi lại thời gian khi ngọn lửa về phía trước được đốt cháy trên bề mặt của mẫu đến từng khoảng cách hiệu chuẩn.Vì vậy, các vật liệu thử nghiệm bao gồm nhiệt độ đánh lửa, nhiệt đốt liên tục, tốc độ dòng chảy, nhiệt độ trung bình của quá trình đốt liên tục, tổng lượng phát nhiệt và các thông số liên quan khác.

2. Tiêu chuẩn:

ISO 5658-2: truyền lửa, phần 2: phạm vi lan truyền của lửa ở bên cạnh sản phẩm xây dựng.

GB / T 28752-2012: phương pháp kiểm tra lan truyền ngang cho ngọn lửa trên bề mặt thẳng đứng.

Giải pháp mã của IMO FTP a. 653 (16): đề xuất quy trình kiểm tra tính dễ cháy đối với vật liệu vách ngăn, trần và sàn (tùy chọn)

ASTM E 1317: Phương pháp thử tiêu chuẩn cho tính dễ cháy của lớp phủ bề mặt tàu.

3. Các tính năng kết cấu.

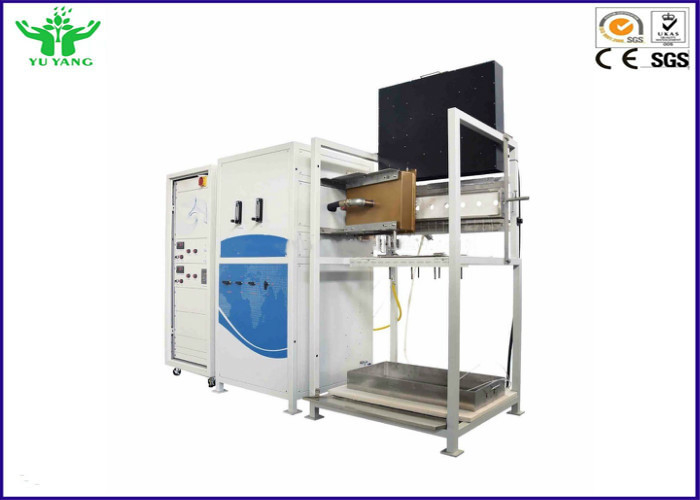

3.1. Hộp cơ thể được làm bằng thép không rỉ, đẹp và chống ăn mòn; dễ dọn dẹp; m ain frame: Bao gồm hai phần độc lập: khung đốt và khung hỗ trợ mẫu. Hai bộ phận được bắt vít với nhau, và có những bu lông linh hoạt để điều chỉnh cơ học.

3.2 Chiều cao trung tâm của bảng rọi sáng là (1200 ± 100) mm, bề mặt và mặt bức xạ của bức xạ mặt trước (15 ± 3) °, có thể tinh chỉnh

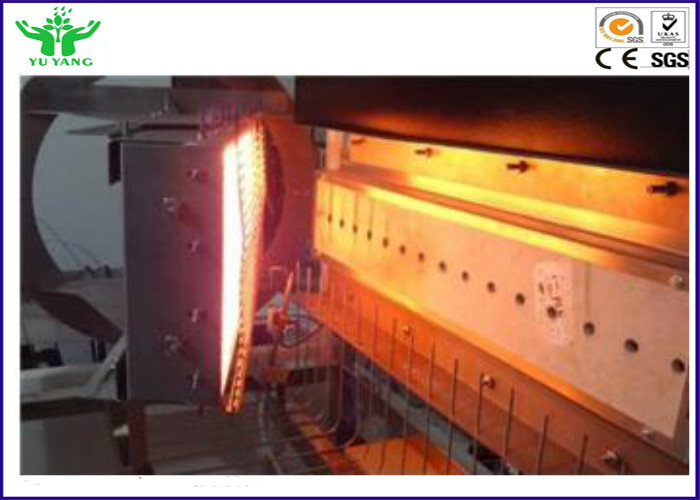

3.3 Kích thước bức xạ là 480mm x 280mm, làm bằng gạch chịu nhiệt xốp; cường độ bức xạ có thể đạt khoảng 62kw / m2, nhiệt độ bề mặt khoảng 750 ℃.

3.4 Bếp đốt: (200 + 10) mm dài ống gốm đôi, đường kính bên trong 6 mm, mỗi đường kính lỗ dọc là 6mm, với đồng hồ đo khí propan và không khí, chiều cao ngọn lửa điều chỉnh nhỏ, đạt tiêu chuẩn (230 + 20) mm yêu cầu ngọn lửa.

3.5 Mức độ quan sát: Người sử dụng dễ quan sát thấy sự lan truyền của ngọn lửa; làm bằng thép không rỉ, thiết lập hướng ngang và dọc, khoảng 50 mm;

3.6 Được trang bị hướng dẫn lắp đặt mẫu, được làm bằng thép không rỉ. Nhiệt và chống ăn mòn; Mẫu được lắp đặt như một loại kéo ra;

3.7 Người xem: Được trang bị gương soi góc có thể điều chỉnh góc (750mm x 120mm), Trong quá trình kiểm tra, tốc độ lan truyền lửa có thể được quan sát qua gương kính và mẫu cào, và có thể được ghi lại tự động bằng công tắc chân.

3.8 Kích cỡ mẫu: 808mm chiều dài và 250mm rộng. Được làm bằng tấm thép không gỉ dày (3 + 0.2) mm.

3.9 Ví dụ ống khói, 1, Được làm bằng thép không gỉ với độ dày 0,5 ± 0,05 mm. Khớp nối ống khói khí và ống khói.

3.10 Tấm hiệu chuẩn: chiều dài (795 + 1) mm, rộng mm, dày (25 ± 2) mm tấm không cháy. Mật độ xử lý (950 ± 100) kg / m3. Có 8 lỗ với đường kính 25mm và khoảng cách lỗ là 100mm + 1mm;

3.11 Bảng mặt sau và tấm định vị: tấm sau dài 800mm và tấm không bị cháy cao 155mm, dày 12,5 ± 3 mm, mật độ sấy 950 ± 100 kg / m3, vật liệu tấm định vị giống như tấm sau, chiều rộng 25 ± 2) mm.

4. Hệ thống bức xạ nhiệt:

4.1 Bộ điều khiển nhiệt độ của bảng điều khiển bức xạ: ngăn không cho ngọn lửa quay sang phía sau bảng điều khiển, kiểm tra nhiệt độ bên trong bảng điều khiển của bộ tản nhiệt, và tự động cắt van khí solenoid trong trường hợp có ngọn lửa.

4.2 Tấm bức xạ được áp dụng cho dòng nhiệt của mẫu, và gradient giảm dọc theo chiều dài của mẫu. Điểm khởi đầu là 50KW / m2, và đầu ra là 1.5kw / m2.

4.3 Hoa Kỳ đã nhập khẩu máy đo nhiệt độ lò phản ứng nhiệt của lò phản ứng nhiệt MEDTHERM loại phích cắm (Schmidt-Boelter), đo khoảng 80KW / m2, máy đo nhiệt độ làm mát bằng nước. Lớn phi tuyến cộng hoặc trừ 2%; Độ lặp lại cộng thêm hoặc trừ đi 0,5%;

4.4 Nguồn cung cấp khí: được trang bị van giảm áp, van áp suất không khí, van tiết lưu, van solenoid và máy trộn, hỗn hợp không khí và khí tốt vào bảng bức xạ.

4.5 Một tấm hiệu chuẩn xốp được cung cấp và một máy đo lưu lượng nhiệt trượt được sử dụng để phát hiện xem tia bức xạ có đáp ứng các yêu cầu tiêu chuẩn hay không.

5. Hệ thống điều khiển:

5.1 Chiều dài ngọn lửa của nguồn đánh lửa là 230 plus hoặc minus 20mm, dòng propan là 0.4l / s, và lưu lượng không khí là 1.0l / phút.

5.2 Dòng khí nguồn: khí có thể là mêtan, khí tự nhiên, propan, tốc độ dòng chảy lớn hơn 1.0l / s, và hệ thống kiểm soát dòng chảy nhỏ hơn 1% giữa 0.5L / s ~ 1.5l / s.

5.3 Luồng không khí lớn hơn 9.0L / s, và lỗi của hệ thống kiểm soát dòng chảy là dưới 1% giữa 5L / s ~ 15L / s và đường ống dẫn khí có chứa bộ lọc.

5.4 Van áp suất nhập khẩu áp lực điều chỉnh van và áp kế, kiểm soát chính xác áp suất khí;

5.5 Tất cả các hệ thống điều khiển đốt cháy bức xạ rò rỉ an toàn chống cháy nổ, van kiểm tra, van khí solenoid có thể ngăn ngừa trở lại khí;

5.6 Máy ảnh có thể quan sát và lưu lại quá trình thử nghiệm trong một chương trình.

5.7 19 "khung phân tích có thể đo tốc độ lan truyền ngọn lửa, tốc độ dòng chảy quan trọng và tốc độ giải phóng nhiệt.

5.8 Hệ thống thu thập dữ liệu có thể lưu giữ hình ảnh về độ dài và đặc tính cháy lan truyền.

5.9 Hệ thống báo cháy bức xạ hoàn toàn tự động, có khóa đánh lửa và khóa an toàn, tất cả các hệ thống điều khiển đều chống cháy nổ;

5.10 IMO cho phép tất cả các hiệu chuẩn, thử nghiệm, kết quả kiểm tra được in (IMO, ISO) dễ dàng hơn (tùy chọn);

5.11 Tủ điều khiển tiêu chuẩn, máy tính + Hệ thống điều khiển thông minh LabVIEW; Giao diện thân thiện và kiểm tra thông minh hơn.
