Thiết bị kiểm tra cháy và đốt cáp mỏ 500W với MT386 MT318

Thiết bị kiểm tra cháy và đốt cáp mỏ 500W với MT386 MT318

Sử dụng:

Thiết bị kiểm tra đốt tải cáp mỏ than được thiết kế cho MT 386-2011 "Phương pháp thử và quy tắc xác định độ bền cháy của cáp chống cháy của than" tiêu chuẩn. Nó được sử dụng để kiểm tra các đặc tính cháy của MT 818-2009 "Cáp mỏ than" trong điều kiện quá tải. .

Kết cấu:

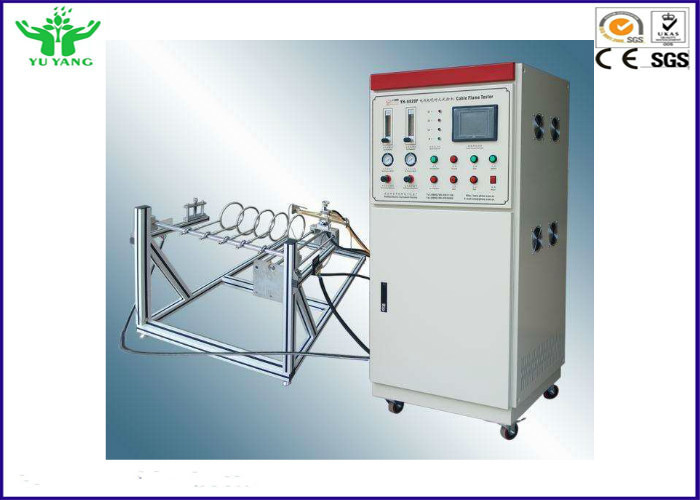

1. buồng điều khiển, được trang bị nguồn điện và nhiệt kế, có thể sản xuất 50 Hz và nhiều hơn 5 lần dòng định mức của phần thử nghiệm, và nó cũng có thể đo lõi điện bằng cặp nhiệt điện gắn trên mẫu thử. Phạm vi nhiệt độ của nhiệt kế là 0 ~ 1200 ° C, và độ chính xác là mức 1.

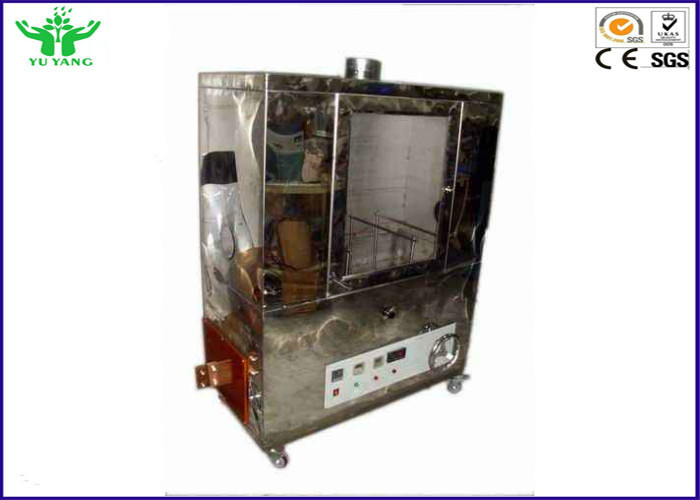

2. Buồng đốt: Hộp đốt được đặt dưới nắp xả hoặc được trang bị quạt hút khói. Hộp được trang bị hai bộ kim loại hỗ trợ và ngọn đuốc mêtan tiêu chuẩn. Các vật liệu ngọn đuốc là đồng H62. Nhiên liệu cho ngọn đuốc là khí tự nhiên hoặc mêtan tổng hợp.

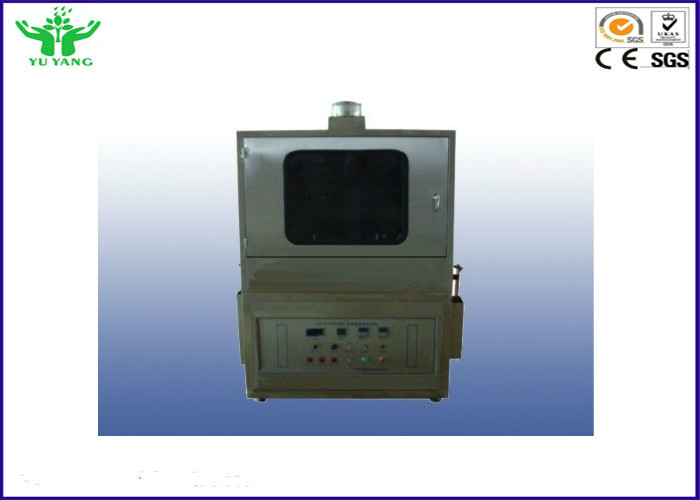

Buồng đốt:

1. Tổng kích thước: L1100 * W525 * H1300mm

2. Buồng đốt: L1100 * W525 * H400mm, thể tích ≥0,5 m3

3. Buồng được xử lý bằng máy công cụ CNC, vòng cung tròn. Vật liệu thép không gỉ SUS304 chất lượng cao có đặc tính làm đẹp, chống gỉ và chống ăn mòn.

4. Có một hệ thống hút khí thải mạnh mẽ ở đầu hộp. Khi thử nghiệm được hoàn thành, khí thải có thể được thải ra bên ngoài; trong khi thử nghiệm, hệ thống đã bị đóng.

5. Mở lỗ mở 120 mm ở 310 mm từ đáy tủ trên cả hai mặt của tủ để hướng dẫn tải mẫu.

6. Mặt trước của buồng thử nghiệm được cung cấp với một cửa sổ quan sát bằng kính cường lực có thể được đóng kín trong quá trình thử nghiệm, để tạo thuận lợi cho việc quan sát phép thử.

Tiêu chuẩn:

MT 318

MT 818.9 Cáp cho mỏ than. Phần 9: Cáp linh hoạt di động nhẹ cho mỏ than có điện áp định mức 0.3 / 0.5kV

Burner:

1. của chúng tôi nghiên cứu độc lập và phát triển vật liệu là H62 brass ngọn đuốc, mà hoàn toàn đáp ứng các yêu cầu của MT386-2011.

2. Công suất tiêu chuẩn: 500W.

3. Đường kính vòi phun: ¢ 0.90 ± 0.03mm, chiều dài vòi phun: 1.60 ± 0.05mm, chiều cao vòi phun từ đầu vào không khí 102mm, đường kính bên trong ống lửa ¢ 9.5mm.

4. Góc đầu đốt: 90 ° theo chiều dọc (trục dọc được giữ trong mặt phẳng thẳng đứng và tạo góc 90 ° theo hướng thẳng đứng), có thể điều chỉnh, từ không khí, ngọn lửa trong 70 ～ 80mm, ngọn lửa bên ngoài 115 ～ 135mm, có thể điều chỉnh .

5. Khí: Methane / khí (độ tinh khiết hơn 98%, được chứng nhận bởi nhà cung cấp chứng nhận), nhiệt trị giá 998 BTU (Đơn vị nhiệt Anh) / cubic foot. 37,1 mega joules mỗi mét khối. (Do người dùng cung cấp)

Hệ thống đo nhiệt độ:

1. Nhập cặp nhiệt điện loại K, với ống thép không gỉ đường kính 1.0mm làm áo khoác.

2. Bảng điều khiển nhiệt độ PID thông minh phù hợp với cặp nhiệt điện loại K, đọc 0 ~ 999,9 ° C

Quy tắc quyết định:

1. Nếu thời gian đốt cháy nhỏ hơn 4 phút và chiều dài của charring nhỏ hơn 15 cm, thì thử nghiệm mẫu thử có thể chấp nhận được.

2. Trong điều kiện tải, nếu có một điểm trung bình trong tổng số ba bài kiểm tra, nó được đánh giá là chấp nhận được.
