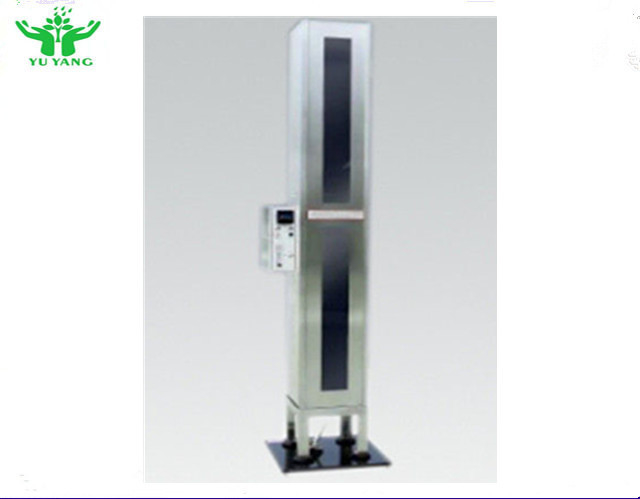

Thiết bị kiểm tra khả năng cháy lan truyền NFPA 800-1000BTU / Ft3

NFPA 701-2004 Phương pháp 2 Dệt may và phim Máy kiểm tra sự lan truyền ngọn lửa

Ứng dụng:
Nó được sử dụng để đánh giá sự lan truyền của ngọn lửa ra ngoài khu vực tiếp xúc với nguồn đánh lửa.Nó có thể áp dụng
đến lớp lót cản sáng bằng vải phủ vinyl và các loại vải bao gồm vải nhiều lớp, phim và rèm nhựa,
có hoặc không có gia cố hoặc nền, với mật độ diện tích lớn hơn 700g / m2.

Tiêu chuẩn:
NFPA 701-2004 Phương pháp 2

Sự chỉ rõ:
1. Phòng thí nghiệm: phù hợp với 12.2 của NFPA 701-2004
1.1 Thông số kỹ thuật của lò: chiều dài, chiều rộng (305 ± 5) mm, chiều cao (2130 ± 10) mm;
1.2 Cấu tạo: làm bằng thép không gỉ 304 # dày 1.5mm.Trước cửa sổ quan sát trong suốt;
1.3 Thanh mẫu hàng đầu:

1.3.1 tính từ đáy của mép thân lò 1190 ± 10mm, cả hai cạnh phải được đặt thành 4mm
sự liên kết ngang của lỗ;
1.3.2 bao gồm các thanh thép có đường kính (1,5 ± 0,1) mm hoặc (3,0 ± 0,1) mm và chiều dài (330
± 10) mm, một đầu được cắt thành đầu nhọn;
1.4 Que lấy mẫu dưới cùng: gồm các thanh thép có đường kính (1,5 ± 0,1) mm và (255 ± 10)
chiều dài mm, một đầu phải được cắt thành một đầu nhọn;
1.5 Đường hướng dẫn dọc:
1.5.1 Một cặp dây dẫn thẳng đứng làm bằng dây thép mềm đặt ở tâm thân lò
(100 ± 5) mm ở cả hai bên trái và phải (khoảng cách của cặp dây là (200 ± 5) mm);
1.5.2 Khoảng cách giữa các dòng của mỗi cặp là (25 ± 2) mm (từ trước ra sau trong hộp)
1.5.3 Dây dẫn hướng thẳng đứng phải được gắn trên một thanh có đường kính (6 ± 0,05) mm
1.6 Phần trên của phòng thử nghiệm phải được lắp đặt vách ngăn bằng sợi thủy tinh với kích thước
(1000 ± 10) mm × (125 ± 5) mm;vải sợi thủy tinh phải được làm bằng chỉ khâu thủy tinh ở mỗi
cuối (40 ± 3) mm (3 ± 0,2) mm × (330 ± 5) mm và đi qua lỗ (4 ± 0,5) mm trong
giữa đỉnh buồng;(4 ± 0,5) mm × 25 ± 1) mm, mỗi đầu là hình tròn;
2 đầu đốt:
2.1 Được lắp vào ghế cố định, nghiêng 20 góc;
2.2 Nhiệt đốt: 800BTU / ft3 ~ 1000BTU / ft3
2.3 Vòi phun từ đáy thử nghiệm: 100mm
2.4 Lưu lượng kế: đối với lưu lượng kế rôto, phạm vi tối đa phải là 150 L / giờ hoặc 300 L / giờ
2.5 Van kim: điều chỉnh độ cao của ngọn lửa
2.6 Đồng hồ đo áp suất: 0 ~ 1Mpa, độ chính xác 0,5
2.7 Thang đo ngọn lửa: đo chiều cao ngọn lửa đầu đốt và kích thước mẫu với độ chính xác 1 mm
3 Phần điều khiển:
3.1 Igniter: đánh lửa tự động điện áp cao
3.2 Bộ hẹn giờ:
3.2.1 Thời gian đốt cháy: 0-99,99 giây cài đặt tùy ý, độ phân giải 0,01 giây, độ chính xác 0,1 giây
3.2.2 thời gian đốt cháy tiếp tục: 0-99,99 giây cài đặt tùy ý, độ phân giải 0,01 giây, độ chính xác 0,1 giây
3.3: điều khiển tự động: chẳng hạn như đánh lửa, thời gian đốt cháy, thời gian đốt cháy tiếp tục
