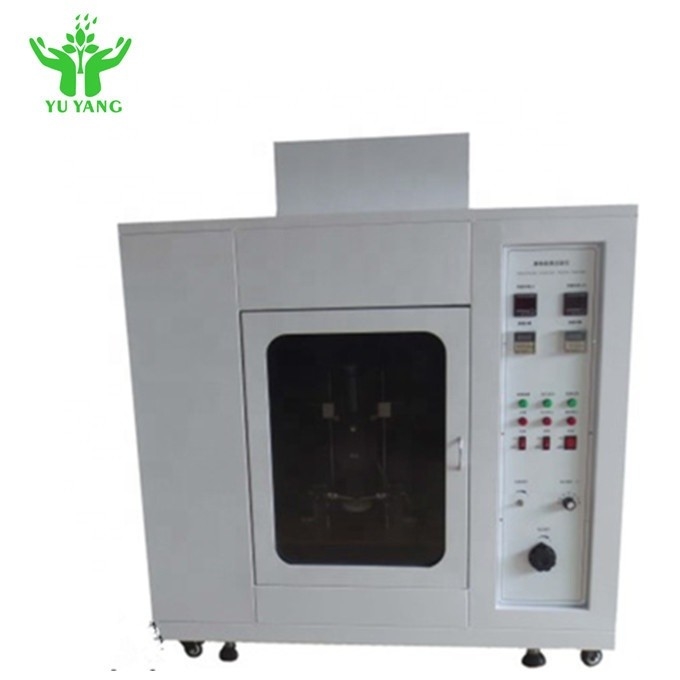

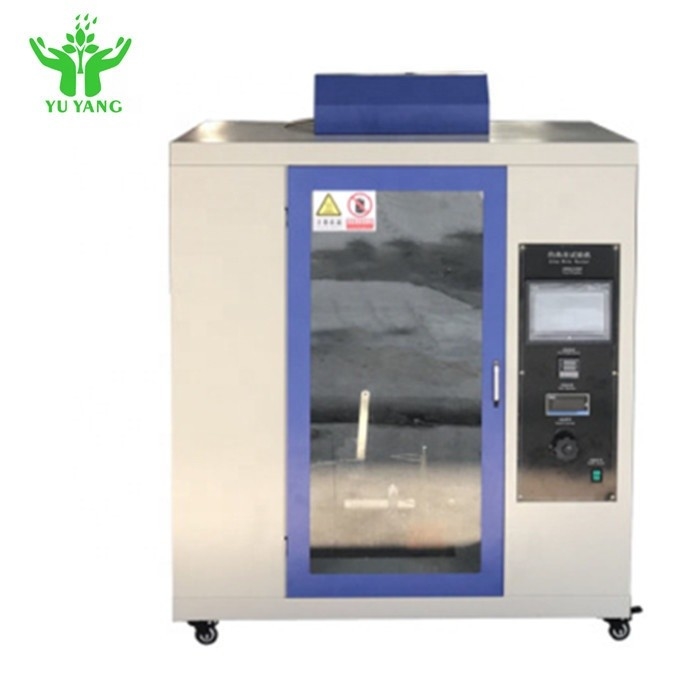

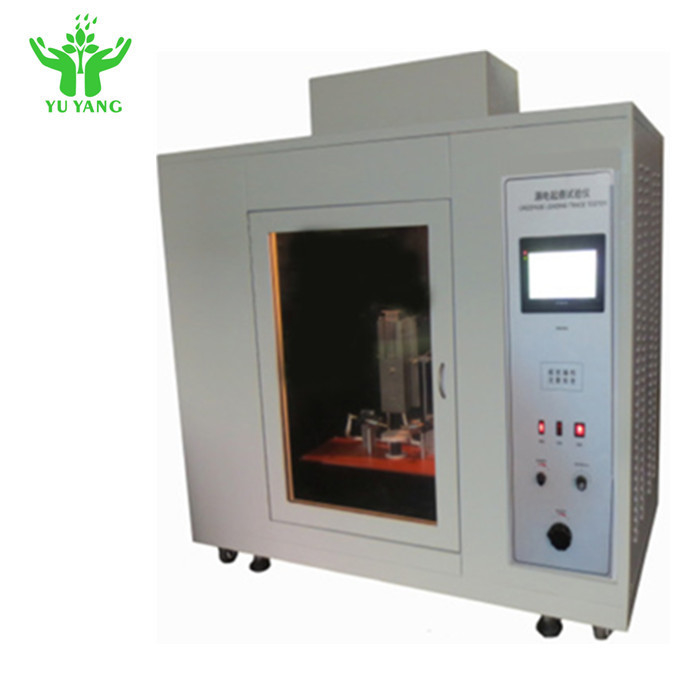

ASTM D3638-92 Tracking Index Tester, 44-50Drops / Cm3 Low Voltage Test

ASTM D3638-92 Thiết bị kiểm tra chỉ số theo dõi điện áp thấp Thiết bị kiểm tra tính dễ cháy

Sự miêu tả:

Máy kiểm tra theo dõi điện áp thấp ASTM D3638-92 mô phỏng tình trạng ẩm ướt, chỉ số theo dõi kiểm tra (CTI)

và chỉ số chống theo dõi (PTI).Nó được sử dụng cho các sản phẩm điện tử, vật liệu cách điện rắn của

thiết bị điện gia dụng và các sản phẩm khác.

Phương pháp kiểm tra:

Trên bề mặt của vật liệu cách nhiệt rắn, ở điện cực bạch kim 2mmx5mm được trị liệu, tạo ra một

điện áp và cài đặt thời gian 30 giây, nhỏ giọt thể tích sụt giảm theo quy định (0,1% NH 4CL) ở độ cao 35 mm, sau đó đánh giá chất rắn

bề mặt vật liệu cách nhiệt dưới điện trường kết hợp và khả năng chịu ô nhiễm trung bình,

xác định chỉ số theo dõi (CTI) và chỉ số chống theo dõi (PTI).

Tiêu chuẩn kiểm tra:

IEC60112: 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 và thử nghiệm tương đương khác

Tiêu chuẩn.

Thông số kỹ thuật:

1. Vật liệu điện cực: bạch kim / thép không gỉ

2. Kích thước điện cực: (2mm ± 0,1mm) x (5mm ± 0,1mm) x (40mm ± 5mm), điện cực bạch kim 12mm, 30 ° ± 2 ° không thể

3. Khoảng cách điện cực: 4,0mm ± 0,01mm, góc 60 ° ± 5 °

4. Áp suất điện cực: 1,00N ± 0,001N

5. Điện trở dung dịch thử nghiệm: dung dịch A 0,1% NH 4CI, 3,95 ± 0,05 Ω.m, dung dịch B 1,98 ± 0,05 Ω.m

6. Khối lượng thả: 20 giọt 0,380 ~ 0,480g, 50 giọt 0,997 ~ 1,147g (có thể điều chỉnh)

7. Chiều cao thả: 35mm ± 5mm (có thể điều chỉnh)

8. Thời gian thả: 30 giây ± 10,1 giây, màn hình kỹ thuật số, cài đặt trước, 50 lần thả 24,5 phút ± 2 phút

9. Số lượng thả: 1-9999, màn hình kỹ thuật số, cài đặt trước

10. Tốc độ gió thử nghiệm: 0,2m / s

11. Điện áp thử nghiệm: 100V ~ 1000V (phân chia thang đo 25V, có thể điều chỉnh)

12. Điện áp nguồn sụt giảm: 8% khi 1,0A ± 0,1A

13. Kích thước buồng ngoài: 600Wx1000Hx500D mm

14. Đường kính lỗ thoát khí: 100mm

15. Nguồn điện: AC 1 pha 220V 50 / 60Hz 500W
