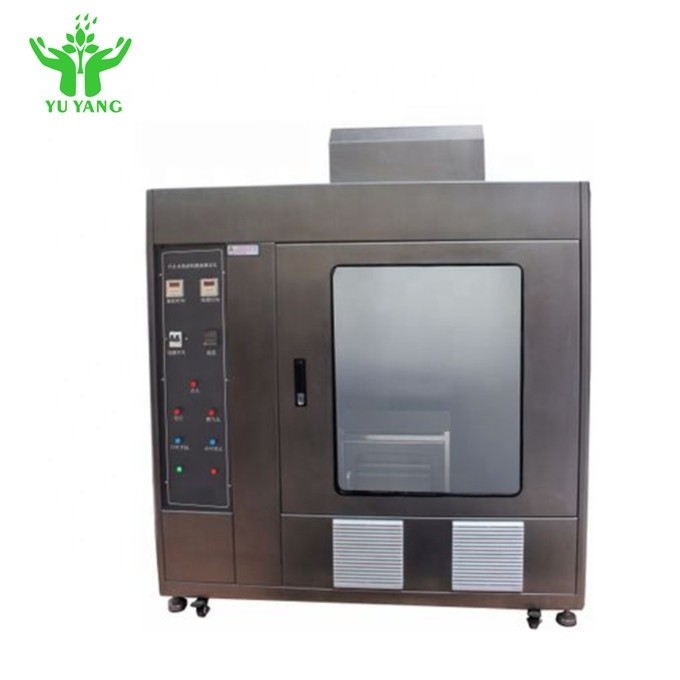

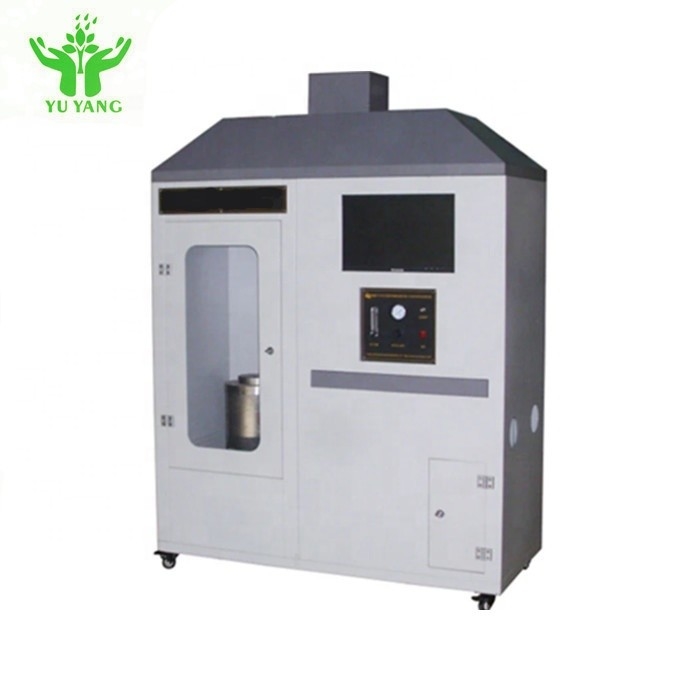

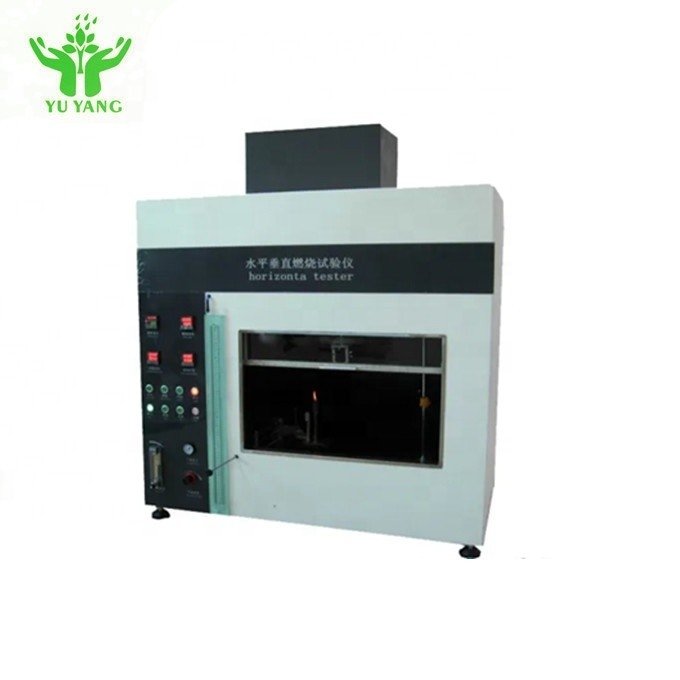

Thiết bị kiểm tra tính dễ cháy dọc 25mm UL94 IEC707 cho nhựa

Thiết bị thử nghiệm bằng nhựa trong phòng thử nghiệm ngọn lửa thẳng đứng UL94

Sự miêu tả:

Tiêu chuẩn:

GB / T 2408, GB / T 4610, UL94, ASTM D1929, IEC707

Cấu trúc:

1. Thử nghiệm buồng: Cửa trước được trang bị cửa sổ và tấm che mờ có thể chắn cửa sổ.Đáy hộp vuông được trang bị lá nhôm phun sơn để chống quá áp, mặt trên được trang bị thiết bị điều chỉnh áp suất bên trong hộp.

2. Kích thước bên trong: chiều cao 914 ± 3mm, chiều rộng 914 ± 3mm, chiều sâu 610 ± 3mm;

3. Kích thước bên ngoài: chiều cao 1680mm, chiều rộng 1450mm, chiều sâu 850mm (kích thước này chỉ mang tính chất tham khảo)

4. Chất liệu: Thép tấm 1.5mm, nướng cơm trắng sơn tĩnh điện, bên trong sơn đen

5. Hệ thống đo quang điện:

5.1 Nguồn sáng: Đèn sợi đốt 6.5V, bước sóng ánh sáng 400 ~ 750nm.

5.2 Máy thu: Tế bào quang điện silicon, độ truyền ánh sáng là 0% khi không có ánh sáng và độ truyền sáng là 100% mà không bị cản trở.

6. Hình nón bức xạ:

6.1 Hình nón bức xạ: Nó bao gồm một phần tử gia nhiệt có công suất định mức là 2600W, có thể cung cấp cường độ bức xạ 10KW / m2 ~ 50KW / m2 tại tâm của bề mặt mẫu.

6.2 Bộ gia nhiệt hình nón bức xạ: nguồn cấp điện biến áp công suất 3000W, bộ điều khiển nhiệt độ biến áp cách ly một pha độc lập, điều khiển thyristor

6,3 Đồng hồ đo lưu lượng nhiệt: diện tích phẳng với dải đo 50 kw / m2 và vùng nhận bức xạ 10 mm, có làm mát bằng nước

6.4 Thiết bị kiểm tra tính dễ cháy của mật độ khói Igniter: Vòi đánh lửa được làm bằng ống đồng khẩu độ Φ4,0mm, chiều dài ngọn lửa và chiều ngang của ngọn lửa là 30mm.

7. Hệ thống đốt: bao gồm van điều chỉnh áp suất, bộ lọc, đồng hồ đo lưu lượng van điều chỉnh và đầu đốt.

7.1 Khí là propan có độ tinh khiết từ 95% trở lên

7.2 Đầu đốt: gồm có bộ phận đánh lửa và vòi phun.Vòi phun ở vị trí nằm ngang cách bề mặt trên của mẫu 10 mm và được đặt ở tâm mẫu.

Sự chỉ rõ:

Nhiệt độ kiểm tra: 0 ~ 500℃

Độ chính xác nhiệt độ: ± 1 ℃

Đường kính mở: 25mm

Lưu lượng khí: 0 ~ 100mm / s (có thể điều chỉnh)

Nguồn: AC220V,50HZ

Kích thước: L1400 * W600 * H1900 (mm)

Phần thí nghiệm của thiết bị như sau: vỏ lò, ống lò, lòng ống lò, đĩa đựng mẫu, áo gia nhiệt, vật liệu cách nhiệt, nguồn nhiệt, nguồn không khí, thiết bị điều khiển nhiệt độ, thiết bị đánh lửa tự động.
