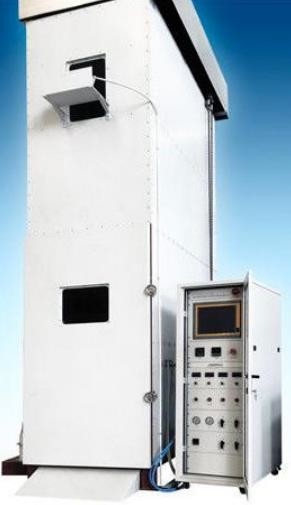

1, Kích thước của hộp thử nghiệm bằng thép không gỉ là 1.000 ± 100 (W) x2.000 ± 100 (D) x4.000 ± 100 (H) mm. Bề mặt bên trong của hộp cao hơn mặt đất và mặt sau được phủ bằng vật liệu cách nhiệt;
2, Được trang bị một thang thép không gỉ, phù hợp với các yêu cầu của GB / T18380.31;
5, Ở phần dưới của tủ, có một cửa gió vào có kích thước là 800 ± 20 (W) × 400 ± 10 (D), ở vị trí 150 + 10mm ở phía trước của hộp.
7, Lưu lượng không khí bên trong lò đốt có thể được kiểm soát ổn định ở (5000 ± 500) L / phút.
Hệ thống đốt cháy:
1, Đầu đốt: Đầu đốt khí propan kiểu vành đai kích thước 257mm × 4,5mm, và mở tổng cộng 242 lỗ, được sắp xếp thành 3 đường 81,80,81, đường kính của lỗ là
1. 35mm, khoảng cách giữa các lỗ là 3.2 mm;
2, Được trang bị van bi chính xác cao để kiểm soát khí tắt;
3, Hai đồng hồ đo lưu lượng: đồng hồ đo lưu lượng không khí và đồng hồ đo lưu lượng khí và van điều khiển;
4, Mặt trước của thiết bị thử đốt cháy được cung cấp một ống chặn lửa để ngăn khí propan tôi luyện, do đó đảm bảo độ an toàn tối đa của mẫu thử.
5, Góc đốt: nằm ngang;thiết bị đánh lửa tự động;(Có thể tùy chọn điều chỉnh 20 độ).
6, Đầu đốt có thể tự động bù ga và quá trình bù không khí bằng chương trình máy tính, trong khi nhiều hệ thống truyền thống đã bỏ qua ảnh hưởng này.
Hệ thống điều khiển:
1, PLC với hệ thống điều khiển màn hình cảm ứng lớn;
2, Máy thử này có thể tự động đánh lửa và định thời gian tự động, phạm vi thời gian 999 phút và độ chính xác 1 giây;
3, Dữ liệu thí nghiệm được lưu trữ tự động, yêu cầu miễn phí;
4, Với chức năng nhắc thời gian 40 phút và 1 giờ;
5, Giá đỡ mẫu được nâng lên bằng cần trục điện.
Thông số thiết bị:
1, Kích thước của hộp thử nghiệm là 1.000 ± 100 (W) x2.000 ± 100 (D) x 4.000 ± 100 (H) mm;
2, Độ chính xác của máy đo gió là 0,1m / s;
3, Phạm vi máy đo gió nguồn không khí là 8000L / phút;gió đầu ra là (5000 ± 500) L / phút có thể được điều chỉnh;
4, Khí: 95% độ tinh khiết của propan cấp kỹ thuật (khách hàng);
5, Kiểm soát lưu lượng khí: Dưới điều kiện 100kpa, 20 ºC;
6, Nguồn cung cấp khí đốt: Propane (hoặc LPG)
