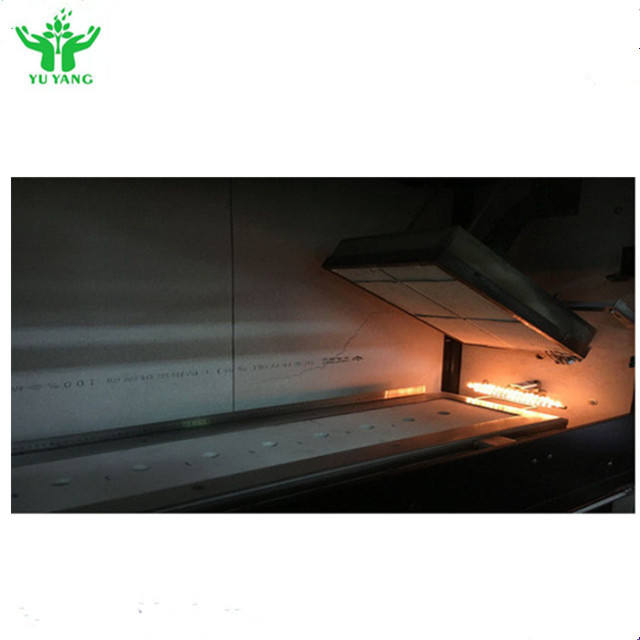

Thiết bị kiểm tra lưu lượng nhiệt bức xạ sàn ASTM E648

Phương pháp thử nghiệm này đo thông lượng bức xạ tới hạn của hệ thống trải sàn được gắn theo chiều ngang, tiếp xúc với nguồn bắt lửa bằng ngọn lửa trong môi trường nhiệt bức xạ được phân loại trong buồng thử nghiệm. Nó cũng có thể đo thông lượng bức xạ tới hạn cho lớp cách nhiệt xenluloza sàn gác mái tiếp xúc.

Thích hợp cho tất cả các loại vật liệu sàn bao gồm thảm dệt, gỗ mềm, gỗ, sàn cao su và nhựa, và vật liệu phun ván sàn. Thiết bị đánh giá hiệu suất cháy của hệ thống sàn bao gồm chất nền, vật liệu lót hoặc bất kỳ sửa đổi nào có thể ảnh hưởng đến kết quả thử nghiệm.

• GB/T 11785: Đo hiệu suất cháy của sàn - nguồn nhiệt bức xạ
• ISO 9239-1:2002: Hiệu suất cháy của sàn Phần 1 - hiệu suất cháy được xác định bằng tài nguyên nhiệt bức xạ
• ASTM E648: Phương pháp thử nghiệm tiêu chuẩn đối với thông lượng bức xạ tới hạn của hệ thống trải sàn bằng cách sử dụng nhiệt bức xạ

• Nguồn điện: AC 220V, 50HZ
• Tổng công suất: 2KW
• Độ chính xác của bộ hẹn giờ:< 1s/h
• Phạm vi đo thông lượng nhiệt: (0-15) Kw/m²
• Độ chính xác của đồng hồ đo thông lượng nhiệt: ± 0.2Kw/m² (<± 3%)
• Phạm vi nhiệt độ bức xạ nhiệt: 400-600℃, độ chính xác ±0.5℃
• Sai số nhiệt độ vật đen: ±5℃
• Tốc độ xả: (2.5 ± 0.2) m/s
• Công suất xả: (39-85) m³/phút
• Tấm bức xạ chịu lửa xốp: 300mm × 450mm, có khả năng ~900℃
• Cặp nhiệt điện: Cặp nhiệt điện bọc thép không gỉ đường kính K 3.2mm
• Yêu cầu phân bố thông lượng nhiệt:
  • 200mm: (9.1 ± 0.4) KW/m²
  • 400mm: (5.0 ± 0.4) KW/m²
  • 600mm: (2.4 ± 0.2) KW/m²
• Khí đốt: Propane (do khách hàng cung cấp)
• Tốc độ dòng khí đốt: (0.026 ± 0.002) L/S
• Đầu đốt: Đường kính ngoài 10mm, đường kính trong 6mm, với 35 lỗ 0.7mm
• Chiều cao ngọn lửa: 60-120mm có thể điều chỉnh
• Hệ thống đánh lửa: Đánh lửa điện áp cao
• Hệ thống xả: Quạt xả mạnh tự động kích hoạt sau khi thử nghiệm

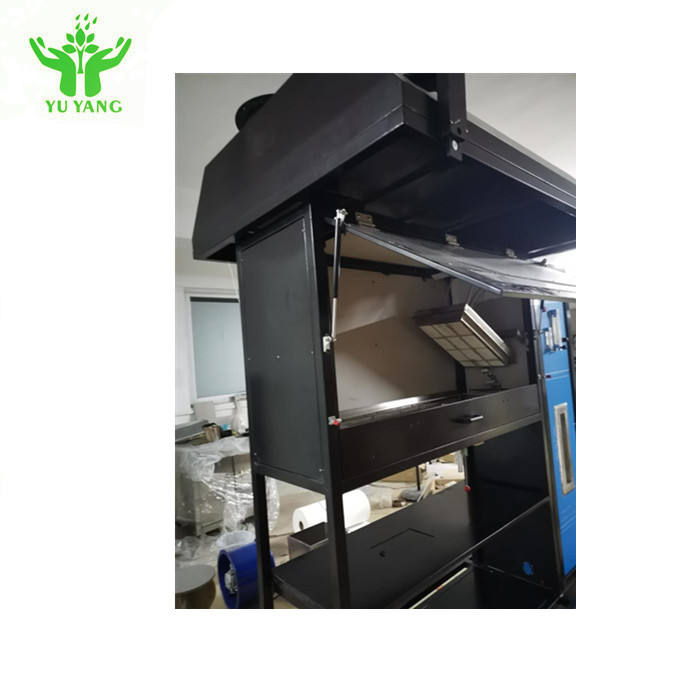

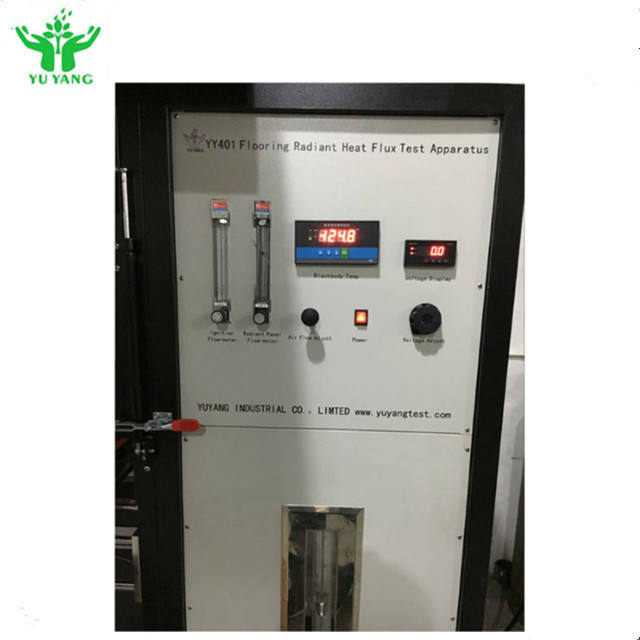

• Bao gồm buồng đốt và hộp điều khiển
• Kích thước buồng đốt: 1420 × 1200 × 2300mm
• Kích thước tổng thể: 2530 × 1270 × 2700mm (bao gồm tủ điện)
• Vật liệu: Thép không gỉ 304 chất lượng cao (độ dày 1.2mm), gia công CNC
• Đèn khò: Thép không gỉ 304, tuân thủ đầy đủ các tiêu chuẩn GB/T11785
• Các thành phần khác: Thép không gỉ 304 hoặc vật liệu A3 với lớp mạ dày để chống ăn mòn

• Hệ thống điều khiển bằng máy tính với hệ điều hành Windows XP
• Bao gồm máy tính và máy in
• Phần mềm đo độ truyền ánh sáng với khả năng xuất đường cong
• Tính năng an toàn: Bảo vệ quá tải nguồn, bảo vệ ngắn mạch, bảo vệ quá tải vòng điều khiển
