ISO 834 BS 476 Phần 20&22 Vật liệu và cấu trúc xây dựng
ASTM E119 ISO 834 Thiết bị thử nghiệm khả năng cháy theo quy mô lớn

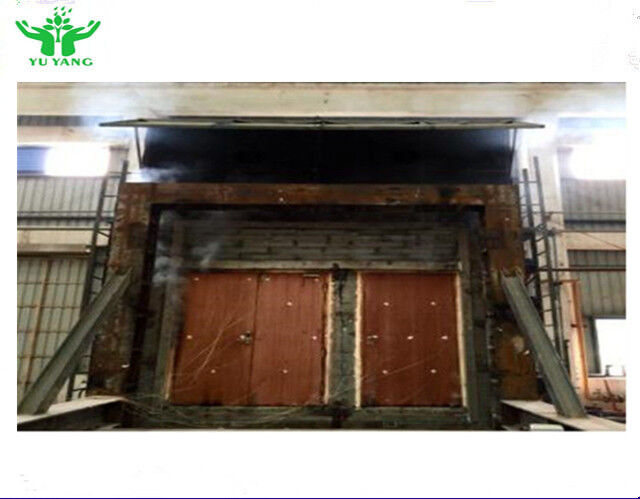

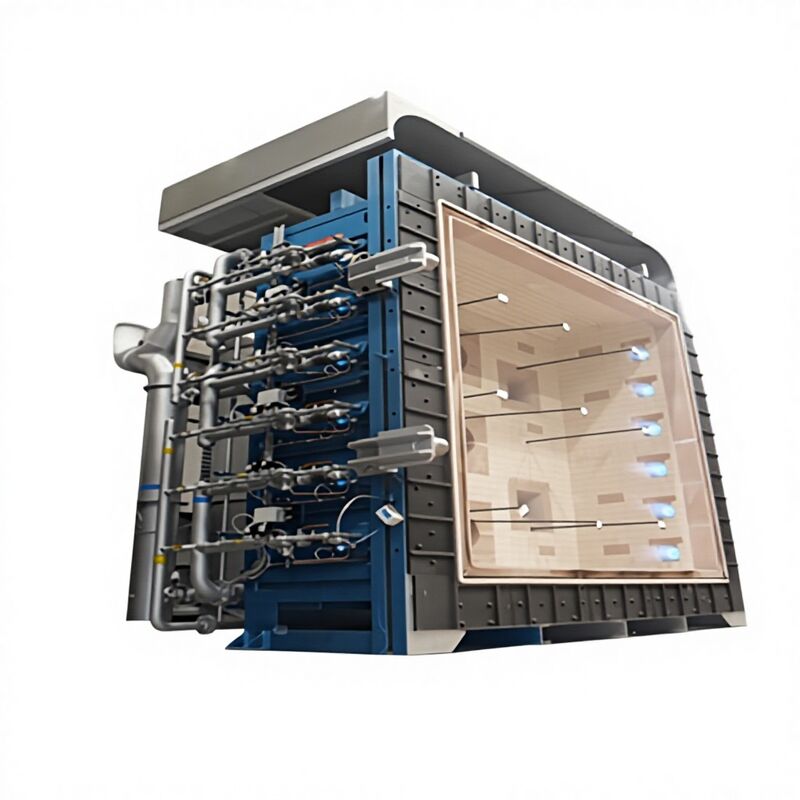

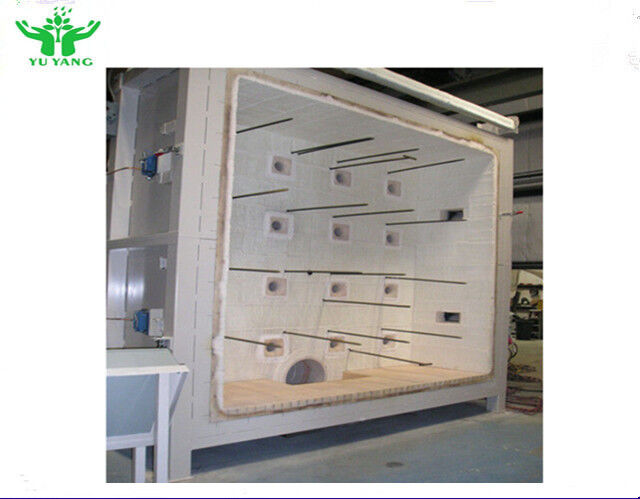

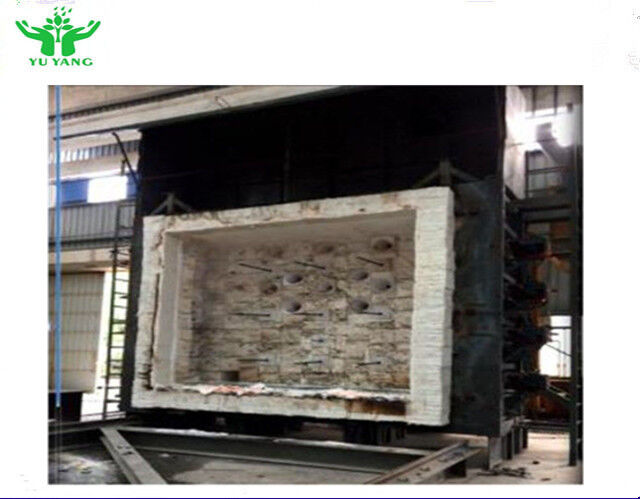

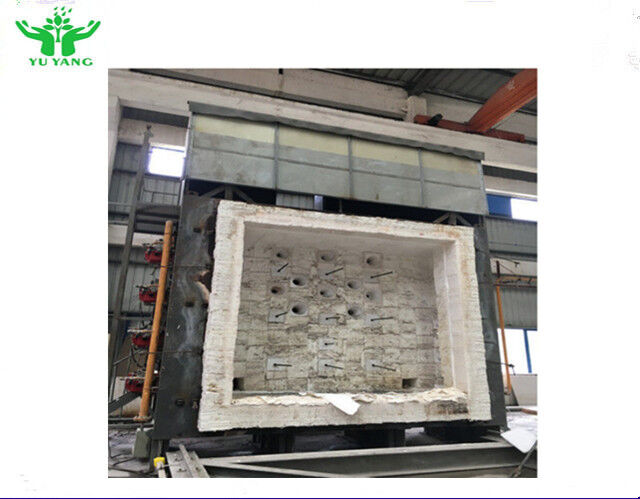

Cốc thử nghiệm chống cháy dọc toàn diện được thiết kế để sử dụng nhiên liệu lỏng hoặc khí và có khả năng làm nóng các yếu tố tách dọc trên một mặt.Các lớp lót lò bao gồm các vật liệu chịu lửa với mật độ dưới 1000 kg/m3, chiếm hơn 70% bề mặt bên trong.
Được xây dựng theo yêu cầu để cung cấp các điều kiện phơi nhiễm lửa liên quan đến phơi nhiễm nhiệt và áp suất, tuân thủ các tiêu chuẩn CEN, ISO và IMO.4000 mm chiều rộng × 3000 mm chiều cao × 1000 mm chiều sâu.
Xây dựng trong các đơn vị mô-đun tại nhà máy và vận chuyển trong 40ft HC container. đơn vị mô-đun được lắp ráp trên một nền tảng vững chắc chuẩn bị bởi khách hàng khi đến.
Vỏ thép lò
Được xây dựng từ các phần thép cấu trúc và các tấm được thiết kế để sử dụng mạnh mẽ.đặc biệt là xung quanh các lỗ hổng cho lò đốt, nhiệt cặp, thăm dò áp suất, và cổng xem.
Các tấm sắt đúc được bóp vào mặt bên ngoài phía trước để cung cấp một bề mặt mạnh để lắp đặt khung giữ mẫu thử nghiệm.Bốn bộ kẹp cuộn tự khóa giữ vững khung giữ mẫu thử trên mặt trước lò.
Bảo vệ lò

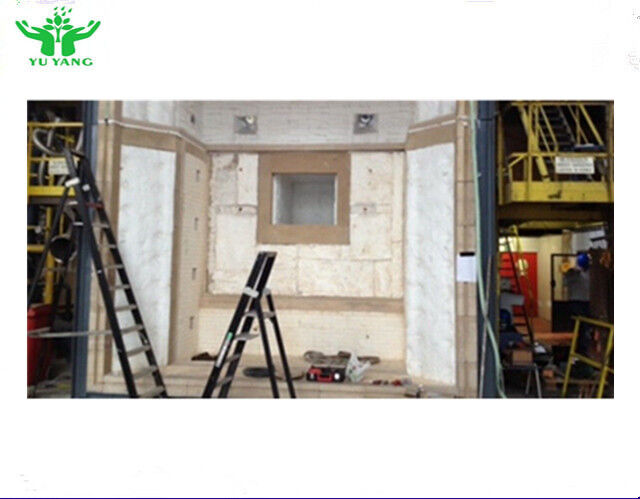

Lớp lót lửa bao gồm các viên gạch cách nhiệt ở nhiệt độ 1430 °C với mật độ 900 kg / m3 trên mặt nóng, được hỗ trợ bởi cách nhiệt bằng tấm sợi trên mặt lạnh.Nhiệt độ vỏ bên ngoài vẫn dưới 75 °C trong hai giờ sau khi thử nghiệm lửa ở 1200 °C.
Các khối tiền đúc nhiệt độ cao được làm bằng chất đúc chịu lửa được tăng cường bằng sợi và được xác định ở nhiệt độ 1600 °C bảo vệ chu vi mở lò khỏi sự trầy xước liên tục của khung mẫu thử.
Bốn cổng xem trên tường phía sau lò cung cấp tầm nhìn hoàn toàn của mẫu thử nghiệm trong các thử nghiệm cháy.
Mở ống xả lò và khói khí xả được lót bằng cách cô lập sợi gốm khối lượng nhiệt thấp (mật độ: 128 kg / m3).
Sơn
Vỏ lò bên ngoài được sơn bằng sơn nhiệt độ cao màu bạc.
Hệ thống điều khiển áp suất
Ba bộ đệm thép chống nhiệt có động cơ được xây dựng trong ống hút khói cho phép kiểm soát chính xác áp suất của buồng lò.Cổng chiết xuất điều chỉnh cho phép thay đổi tốc độ chiết xuất ở các vị trí khác nhau trong buồngCác bộ đệm có động cơ có thể điều chỉnh từ phòng điều khiển thông qua Hệ thống quản lý dữ liệu thử nghiệm lửa.
Hệ thống đốt
Mười hai lò đốt LPG/Natural Gas trộn trước được cung cấp: 6 đơn vị được lắp đặt trên tường lò bên trái (3m × 1,3m) và 6 đơn vị ở bên phải.
Thiết bị đốt bao gồm:
- 12 Máy đốt hỗn hợp vòi khí
- 12 Van điều khiển cân bằng không khí
- 12 Van điều khiển cân bằng khí
- 12 Máy điều chỉnh khí thử nghiệm
- 12 Van tắt khí cho lò đốt
- 12 Kiểm soát an toàn lò đốt khí hoàn toàn tự động
- 12 Đốt lửa, biến áp và cáp
- 12 Máy quét tia cực tím
- 12 Bơm khí linh hoạt
- 12 ống khí linh hoạt
- 12 Máy phun khí bướm bằng tay
- 3 Máy tắt khí chính
- 6 Khởi động áp suất khí với đầu nối
- 30 Máy đo khí
- 3 Máy phun khí không khí
- 3 Máy thổi khí đốt
- 3 Bộ lọc khí chính
- 3 Máy điều chỉnh khí chính
Tất cả các lò đốt đều có các thành phần an toàn tiêu chuẩn và tuân thủ các quy định an toàn khí đốt địa phương.Các khối đốt được sản xuất từ vật liệu có thể đúc có chứa 80% nhôm, được thiết kế để chịu được cú sốc nhiệt thường xuyên.
Hệ thống phân phối khí và không khí
Ba quạt thổi không khí cung cấp không khí cho hệ thống đốt và oxy hóa khí quyển lò để đáp ứng các yêu cầu tiêu chuẩn thử nghiệm cháy cho mức oxy tối thiểu.Fan được vận hành từ bảng điều khiển đốt trong phòng điều khiển lò.
Tất cả các ống dẫn không khí kết nối đều được chế tạo sẵn để dễ dàng xử lý và kết nối tại chỗ.
Hệ thống tuân thủ tất cả các yêu cầu an toàn địa phương,với đường ống khí và không khí được sơn bằng màu nhận dạng được thống nhất quốc tế.
Hệ thống khai thác và ống khói
Hệ thống khai thác bao gồm một quạt khai thác và ống khói để kiểm soát việc thoát khí đốt đốt nóng từ lò đến ống khói trong quá trình thử nghiệm.Máy quạt hút được kích hoạt từ phòng điều khiển thông qua chế độ hoạt động tự động hoặc thủ công.
Các ống dẫn khí thải giữa quạt hút và lò được xây dựng từ các phần thép chế tạo sẵn được lắp ráp tại chỗ, cách nhiệt để chịu được các chu kỳ sưởi ấm và làm mát thường xuyên,và được sơn bằng sơn nhiệt độ cao để chống ăn mòn.
Một bộ tạo luồng sẽ pha loãng khí thải để giảm nhiệt độ trước khi đi vào quạt hút.Chimney với đường kính bên trong 950mm và chiều cao tối thiểu 3 mét trên mái nhà có thể được cung cấp theo yêu cầuChimney được làm từ thép nhẹ, tự đứng, và yêu cầu chuẩn bị nền tảng cho tải gió và lắng đọng đất.Hòa nhiệt cao tới 3 mét vì an toàn.
Bệ / lối đi
Nền tảng / lối đi hoàn chỉnh cung cấp quyền truy cập an toàn vào các cổng xem và thiết bị ở hai bên và phía sau lò. Bao gồm kệ tay, đá và bề mặt chống trượt để đảm bảo an toàn cho người vận hành.
Máy đo nhiệt bằng tấm
Chín nhiệt kế đĩa được chỉ định trong các tiêu chuẩn CEN được phân bố bằng nhau trên khu vực tiếp xúc của mẫu.Kết nối với hệ thống thu thập dữ liệu máy tính để giám sát và ghi lại nhiệt độ lò trước và trong quá trình thử nghiệm.
Các nhiệt cặp lò
Chín cặp nhiệt lò đáp ứng các thông số kỹ thuật IMO được cung cấp.Kết nối với hệ thống thu thập dữ liệu máy tính để giám sát và ghi lại nhiệt độ.
Hộp kết nối thiết bị
Hộp kết nối thiết bị nằm gần lò (bảo vệ khỏi nhiệt) cho phép kết nối dễ dàng của tất cả các thiết bị.Bao gồm các kết nối được đánh số riêng lẻ được liên kết với các kết nối tương ứng trong phòng điều khiển, kết nối với hệ thống thu thập dữ liệu máy tính.
Máy đo nhiệt độ môi trường
Máy đo nhiệt độ môi trường giám sát và ghi lại nhiệt độ phòng thí nghiệm trước và trong khi thử nghiệm.
Máy biến áp
Hai bộ chuyển áp đặt ở các vị trí đáp ứng các yêu cầu của tiêu chuẩn có liên quan.Kết nối với hệ thống thu thập dữ liệu máy tính để theo dõi và ghi lại trong khoảng thời gian xác định trước.
Các điểm khai thác máy phân tích oxy
Đường lấy mẫu vĩnh viễn với kết nối cho phép kết nối máy phân tích oxy với khí lò lấy mẫu.Tín hiệu được tạo được ghi lại trong hệ thống quản lý dữ liệu thử nghiệm cháy và hiển thị trên màn hình màn hình.
Thiết bị đo biến dạng
Thiết bị laser di động đo độ lệch mẫu từ vị trí ban đầu ở trung tâm.
Thiết bị đo thời gian
Thiết bị thời gian hiển thị lớn có thể nhìn thấy bởi nhân viên thử nghiệm và trong ảnh thử nghiệm.Hiển thị thời gian trôi qua đến giây gần nhất, chính xác trong vòng 1 giây mỗi giờ.
