Nguồn gốc:
Trung Quốc
Hàng hiệu:
YUYANG
Chứng nhận:
ISO 9239-1, ASTM E648, NFPA 253, DIN 4102-14
Số mô hình:
YY401

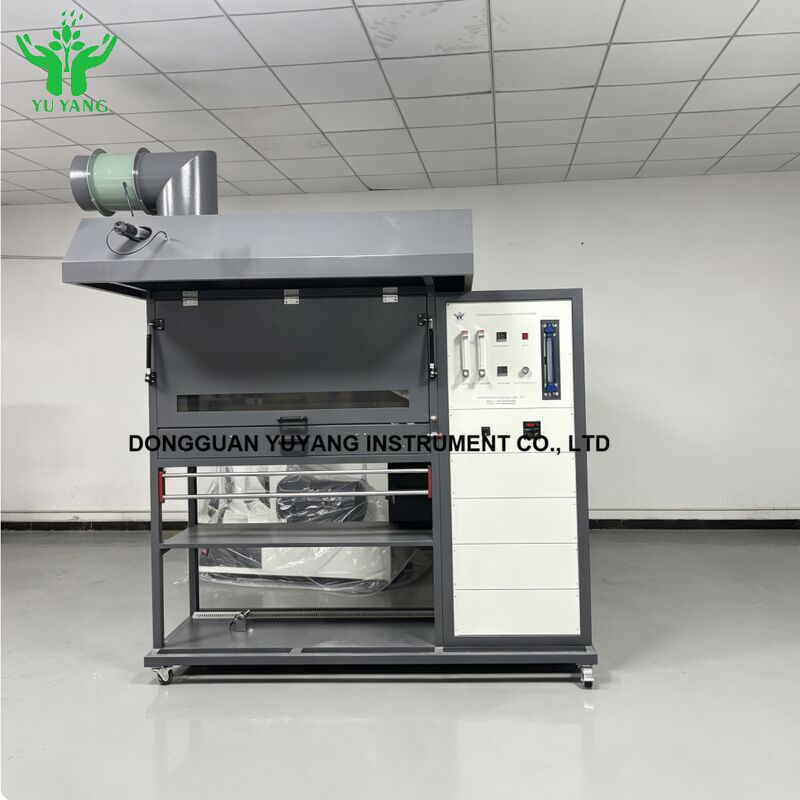

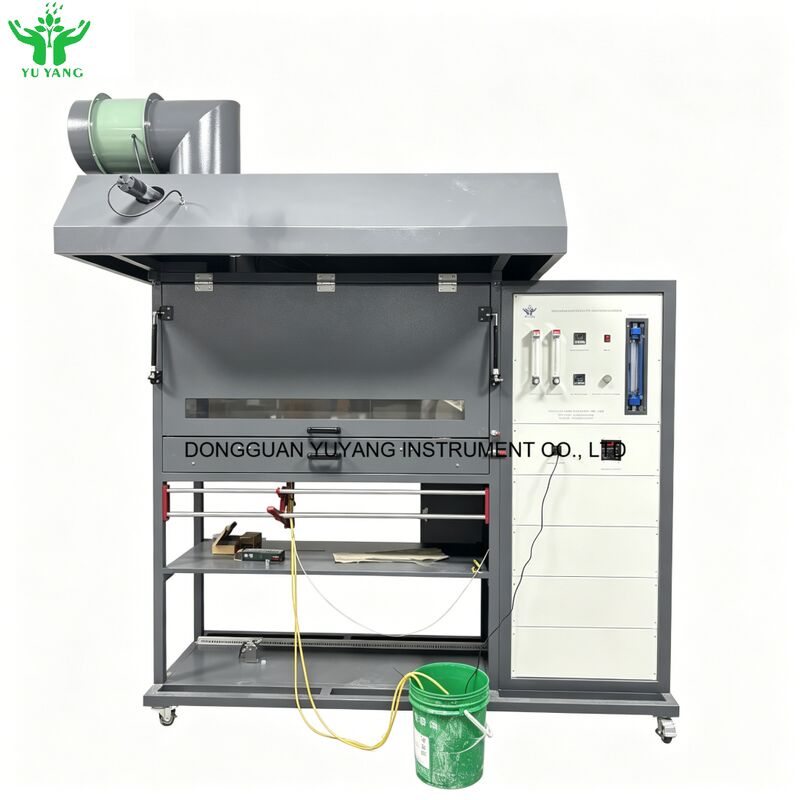

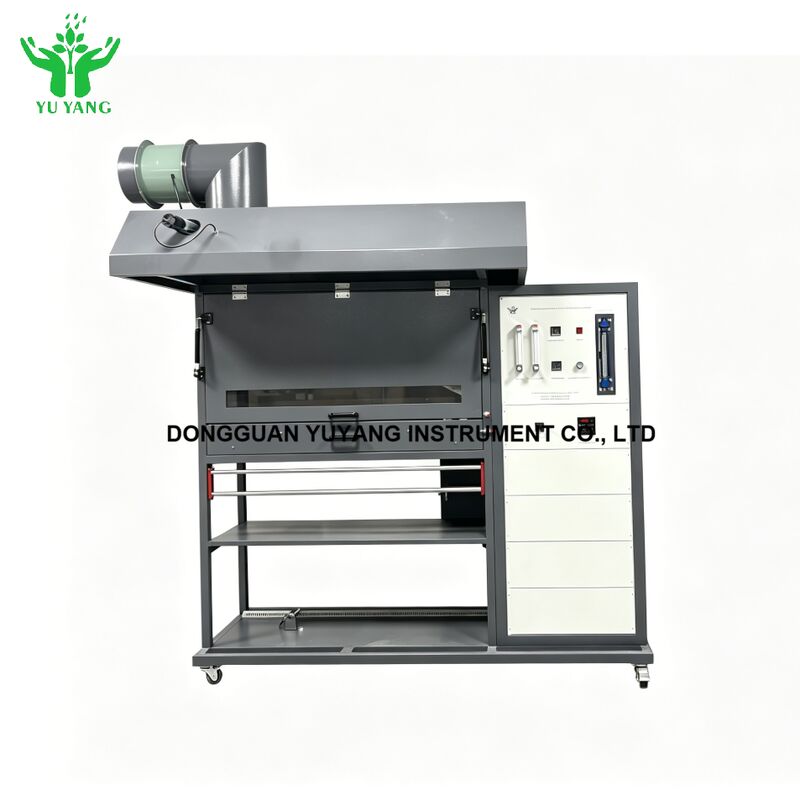

YUYANG ISO 9239-1 & ASTM E648 Thiết bị kiểm tra tấm chiếu sáng sàn
Mô tả:
Máy kiểm tra tấm chiếu sáng sàn (ISO 9239,Sàn Radiant Panel Tester) là một phương pháp thử nghiệm chính thức phản ánh sự lan rộng của ngọn lửa trên sàn vật liệu điều kiện dự thảo ngược khi fie trên tòa nhà xảy ra trong ngăn hoặc phòng liền kề, hoặc khí nhiệt độ cao bức xạ lên bề mặt sàn một nhiệt bức xạ nóng tích lũy ở phía trên của đường giữa trong một đám cháy ở giai đoạn phát triển ban đầu.
Tiêu chuẩn:
ISO 9239-1: Phản ứng với các thử nghiệm cháy cho sàn nhà - Phần 1: Xác định hành vi cháy bằng cách sử dụng nguồn bức xạ
ISO 9239-2: Phản ứng với các thử nghiệm cháy cho sàn nhà - Phần 2: Xác định sự lan truyền của ngọn lửa ở mức lưu lượng mũ 25kW/m2
ASTM E 648: Phương pháp thử nghiệm tiêu chuẩn cho luồng bức xạ quan trọng của hệ thống phủ sàn sử dụng nguồn năng lượng nhiệt bức xạ
Cấu trúc:
1Cấu trúc của máy bao gồm hai phần: một buồng đốt và một buồng điều khiển.
2Kích thước buồng đốt: khoảng L1420*W1200*H2300 (mm).
3- Phòng điều khiển / vật liệu phòng đốt: chất lượng cao 304 # tấm thép không gỉ, chế biến máy CNC.
4. Blowtorch: đáp ứng đầy đủ các yêu cầu của GB / T 11785.
5Các bộ phận cơ khí khác được làm bằng thép không gỉ 304 hoặc thép 45 °, chống ăn mòn và chống rỉ sét.
Đặc điểm:
1Phòng thử nghiệm kết quả được cách nhiệt bằng tấm cách nhiệt silicat canxi và được trang bị cửa sổ quan sát chống nhiệt độ.
2Bộ hỗ trợ mẫu thép không gỉ được gắn trên một nền tảng trượt để cho phép tải mẫu thử an toàn và dễ dàng.
3Nhiệt bức xạ được áp dụng bằng một tấm chạy bằng khí, nghiêng 30o, và hướng vào một mẫu hệ thống phủ sàn gắn ngang.
4Bảng chiếu sáng tạo ra một phân phối luồng năng lượng chiếu sáng dao động từ tối đa danh nghĩa 10,9 kW / m2 đến tối thiểu 1,1 kW / m2.
5. mẫu hiệu chuẩn giả với tay cầm, đo lưu lượng nhiệt hiệu chuẩn, và gắn.
6Khoảng cách bị đốt cháy cho đến khi lửa tắt được đạt được và chuyển đổi, bằng cách hiệu chuẩn, thành một luồng bức xạ quan trọng tương đương, trong kW / m2.
7. Máy đo lưu lượng nhiệt: phạm vi 0 ~ 50 kW/m2; Khả năng phát xạ bề mặt: ε = 0,95 ± 0.05.
8Một hệ thống đo khói, theo DIN 50055, được lắp đặt trên một khung riêng biệt tại ngăn thải.
9. Cầm điều khiển để thuận tiện trong sử dụng, cho phép quan sát thiết bị và điều khiển trong quá trình thiết lập và hiệu chuẩn thiết bị.
10Nó có chức năng tự động thắp sáng của bảng điều khiển bức xạ và an toàn cắt ra.
Phạm vi ứng dụng:
Thiết bị kiểm tra luồng nhiệt bức xạ sàn dành cho vật liệu trải sàn được đặt theo chiều ngang và tiếp xúc với một trường bức xạ nhiệt nghiêng với một ngọn lửa nhỏ; các vật liệu sàn khác nhau như:thảm dệt, ván ván, ván gỗ, tấm cao su và sàn nhựa và vật liệu phun sàn.
Các thông số kỹ thuật:
|
Sức mạnh hoạt động tối đa |
5kw |
|
Độ chính xác thời gian |
< 1s / h |
|
Phạm vi đo lưu lượng nhiệt |
(0-15) Kw / m2; (dòng lượng nhiệt thuộc sở hữu của khách hàng) |
|
Lỗi nhiệt độ cơ thể màu đen |
± 5 °C; |
|
Tốc độ khói |
(2.5 ± 0.2) m / s |
|
Khả năng khói |
(39-85) m3 / phút |
|
Kích thước tấm bức xạ lửa xốp |
300 mm × 450 mm, với khả năng nhiệt độ cao khoảng 900 °C; |
|
Bộ nhiệt |
đường kính 3,2 mm thép không gỉ loại K thép bọc thép |
|
Ngọn đuốc cháy |
đường kính ¢ 10mm đường kính ¢ 6mm, ống phun trên lỗ 35 ¢ 0,7mm |
|
Độ cao ngọn lửa |
60 ~ 120mm điều chỉnh |
|
Hệ thống khởi động |
bốc điện tử cao áp |
|
Kích thước hộp đốt |
L1420 * W1200 * H2300 (mm) |
|
Hệ thống xả mạnh |
Máy được trang bị một quạt mạnh. Khi thử nghiệm được hoàn thành, khởi động hệ thống quạt ống xả |
