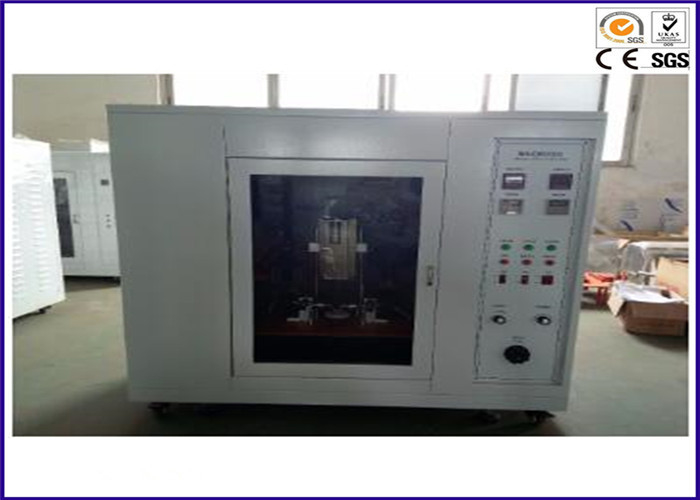

30 - 40mm Chiều cao Thử nghiệm Thử nghiệm Môi trường 100V - 600V Tester theo dõi điện áp cao

Sự miêu tả:

Bộ phận kiểm tra theo dõi điện áp cao cho các sản phẩm điện tử, thiết bị gia dụng và các vật liệu khác có khả năng chống lại sự xâm nhập và kiểm tra xói mòn, mô phỏng tần số (48HZ-62HZ) hoặc điện áp DC, các chất gây ô nhiễm chất lỏng và các đoạn dốc bằng điện trở lại theo dõi và đo xói mòn được đánh giá theo các điều kiện môi trường nghiêm trọng của vật liệu cách điện chống lại mức độ theo dõi và xói mòn.

Tiêu chuẩn:

IEC 60587-1984, GB / T6553-2003,

Phương pháp thử tiêu chuẩn ASTM D 2303 đối với chất lỏng nhiễm bẩn, theo dõi các máy bay nghiêng và xói mòn vật liệu cách điện

IEC 60587: Các phương pháp thử để đánh giá độ bền chống sét và xói mòn của vật liệu cách điện được sử dụng trong điều kiện môi trường khắc nghiệt

Thông số kỹ thuật:

1. Điện cực: dày 0.5mm Chất liệu: thép không gỉ;

2. Khoảng cách điện cực trên và dưới: 50.0mm ± 0.1;

3. Điện áp đo kiểm: 100V-6000V stepless điều chỉnh;

4. Điều chỉnh: đầu ra: 0 ~ 250V điều chỉnh, công suất 5KVA;

5. Kiểm tra biến áp công suất: 5KVA, điện áp đầu ra cao nhất của AC6000V (hoặc DC6000V tùy chọn);

6. Điện áp điều chỉnh điện áp cao chính xác: AC220V 6000W, độ chính xác ± 1%;

7.Vòng lặp hiện tại là 60mA, cắt điện áp đầu ra;

8. Thử nghiệm thời gian: 6 giờ;

9. Giảm độ chính xác: 0.5%;

10. Độ ổn định điện áp: + 1%;

11. Dấu hiệu để phán xét:

Theo tiêu chuẩn GB / T6553-2003 / 4.1.2, điện áp áp dụng cho mẫu vật (2,5kV, 3 5K V và 4,5KV) và với một tốc độ nhất định giảm xuống dưới 60mA trong hiện tại bị ô nhiễm, 6H liên tục nhưng dòng chảy là thông qua ;

12. Thiết bị thả:

Máy bơm nhu động chính xác Leif, lưu lượng dao động từ 0,00185 đến 20 ml / phút, tốc độ làm việc từ 0,1 đến 50 vòng / phút, độ chính xác dòng chảy: <0,5%;

13. Điện thế đầu ra: AC / DC (chuyển đổi)

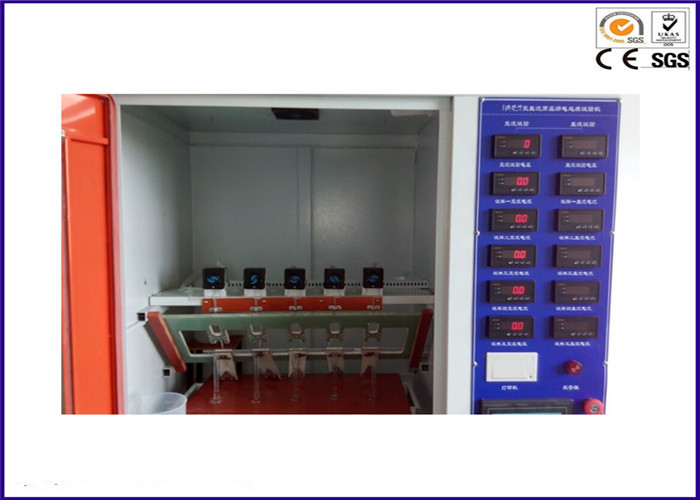

14. Nhóm thực nghiệm: năm nhóm

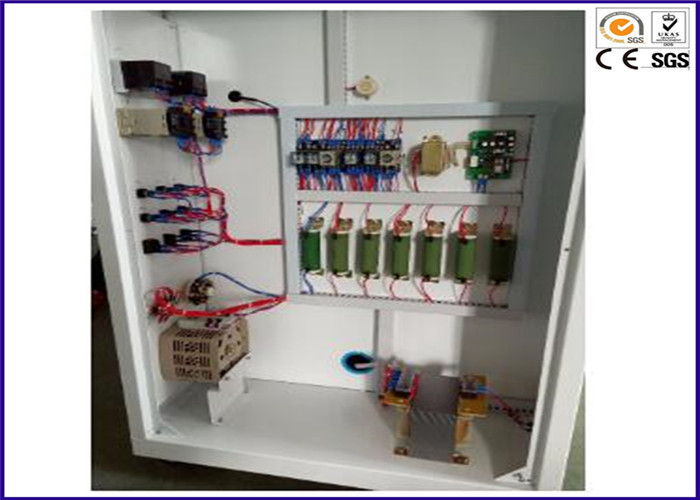

15. Thiết bị điều khiển: sử dụng Siemens PLC + Đài Loan wein xem điều khiển màn hình cảm ứng, điều khiển chính xác,

hoạt động đơn giản, thiết kế nhân đạo, kết thúc thử nghiệm tự động tạo ra các báo cáo, bảng điều khiển nhiệt

máy in có thể in kết quả kiểm tra kịp thời;

16. Studio kích thước: 900L * 650W * 950H (mm); khối lượng là 0,56m3.

17. Trường hợp: thép không gỉ SUS304 (bản vẽ dây);

18. Bồn nước thải làm bằng thép không rỉ 316, với thiết bị niêm phong.

19. Kích thước dụng cụ: 1300L * 700W * 1800H (mm)

20. Trọng lượng: 200kg

Đặc tính:

1. Bảo vệ quá dòng: khi dòng điện chạy qua mẫu vượt quá 60mA

2. Lựa chọn điện trở nối tiếp: 1 kΩ, 10 kΩ, 22 kΩ, 33 kΩ 1% lớp 200 W

3. Cài đặt điện áp biến đổi: 0 ~ 6 kV

4. Độ chính xác 1.5% về giá trị đã nhập với vôn kế

5. Sử dụng bộ đếm thời gian, chức năng TEST giờ đơn giản theo giờ / phút / giây

6. Chức năng thông báo: Trong 6 giờ kiểm tra, nếu mẫu không tốt, buzzer và đèn nhấp nháy bắt đầu hoạt động.

7. Bơm tiêm có thể tạo ra các điều kiện dòng chảy không đổi (chức năng lưu tốc độ bộ nhớ)

8. Đồng hồ đo điện có thể đo được chất gây ô nhiễm

- Điện trở suất (0.1Ωm ~ 10kΩ m) và đo nhiệt độ (0 ~ 100 ° C)

9. Máy đo chiều sâu kỹ thuật số: độ chính xác ± 0.01m

10. TEST BOX cách điện an toàn trong thử nghiệm điện áp cao
