Tiêu chuẩn ISO 8124-4 Tác động Đầu từ Swing Elements mà không có Accelerometer Đồ chơi Tester Thiết bị

Tiêu chuẩn ISO 8124-4 Tác động Đầu từ Swing Elements mà không có Accelerometer Đồ chơi Thiết bị kiểm tra

Sự miêu tả:

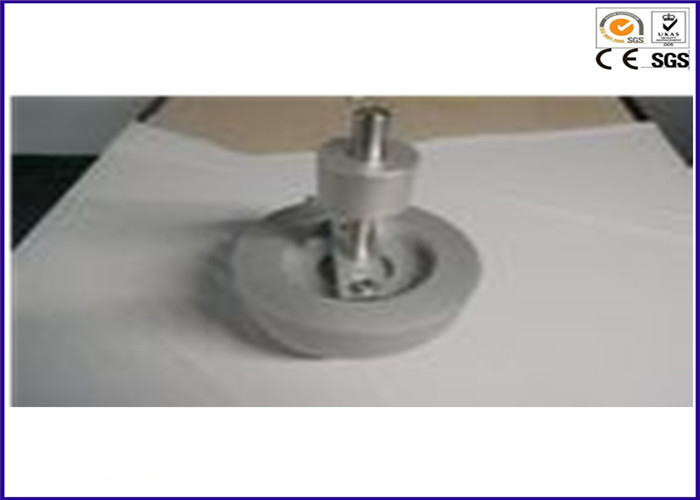

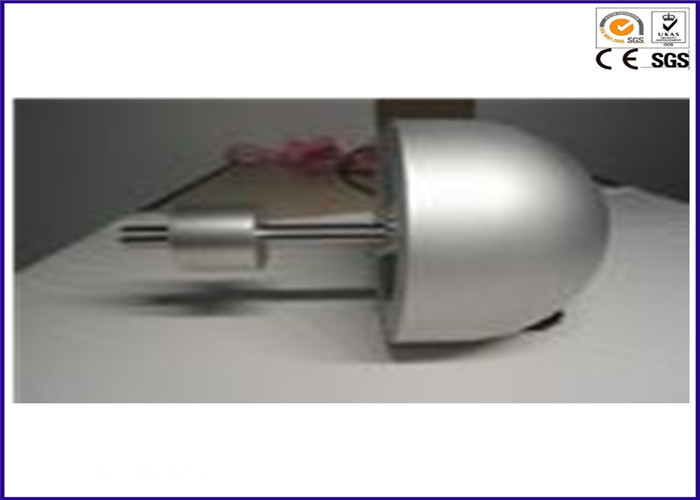

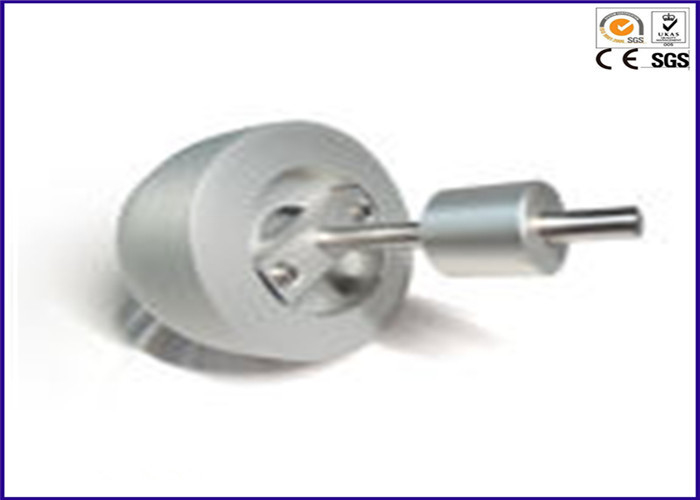

Khối lượng thử nghiệm, bao gồm một quả cầu nhôm hoặc bán kính cầu có bán kính 80 mm ± 3 mm, và tổng khối lượng (kể cả gia tốc) là 4,6 kg ± 0,05 kg. Phần tác động giữa bề mặt bị va vào và gia tốc sẽ được đồng nhất và không có lỗ rỗng. Cáp kết nối với máy đo gia tốc phải được đặt sao cho hiệu quả trên khối lượng của khối lượng thử nghiệm được giảm thiểu.

Tiêu chuẩn:

ISO8124-4 6.4.1

Thủ tục:

Lắp ráp và lắp đặt phần tử xoay để được kiểm tra theo hướng dẫn của nhà sản xuất.
Đình chỉ swing với các phương tiện đình chỉ đã được cung cấp với swing và ở độ cao tối đa mà cho phép. Nếu dây hoặc cáp là phương tiện đình chỉ, chúng có thể cần phải được kéo dài để cho phép đi du lịch trơn tru khi swing được phát hành trong quá trình thử nghiệm. Nếu cần thiết, áp dụng một trọng lượng, ví dụ, 5 kg cho mỗi đầu dây hoặc cáp và để yên trong 6 giờ hoặc cho đến khi dây hoặc cáp đã được làm thẳng.
Điều chỉnh tất cả các phần của thiết lập sao cho các chuỗi treo cho khối lượng thử nghiệm song song với các phương tiện treo cho phần tử xoay. Đình chỉ và điều chỉnh khối lượng đo kiểm sao cho điểm tiếp xúc của phần tử xoay và tâm của khối lượng thí nghiệm nằm trong cùng một mặt phẳng ngang với trọng tâm của khối lượng đo. Đảm bảo rằng các dây chuyền cho khối lượng thử nghiệm không bị xoắn và khối lượng kiểm tra treo trong một đường thẳng đứng.
Gắn nhãn hiệu vào bên cạnh các phần tử xoay được hỗ trợ bởi dây xích, dây thừng, dây cáp hoặc các yếu tố treo không cứng. Dấu hiệu chỉ số có thể nằm trên bất kỳ phần nào của thành viên bị treo ngay dưới điểm xoay trong vị trí nghỉ treo tự do.
Các yếu tố xoay được hỗ trợ bởi dây xích, dây thừng, dây cáp hoặc các yếu tố treo không cứng khác sẽ được nâng lên dọc theo vòng cung của chúng cho đến khi phép chiếu bên của một đường thẳng qua điểm trục và dấu chỉ mục tạo thành một góc 60 ° ± 1 ° với chiều dọc. Một khi các thành phần treo lên được nâng lên vị trí kiểm tra, một số độ cong sẽ được sản xuất trong các yếu tố đình chỉ. Điều chỉnh vị trí thành viên bị treo để xác định độ cong cung cấp quỹ đạo ổn định.
