Nguồn gốc:
Trung Quốc
Hàng hiệu:
YUYANG
Chứng nhận:
CE
Số mô hình:
CPT-I

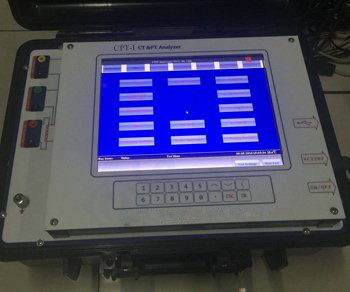

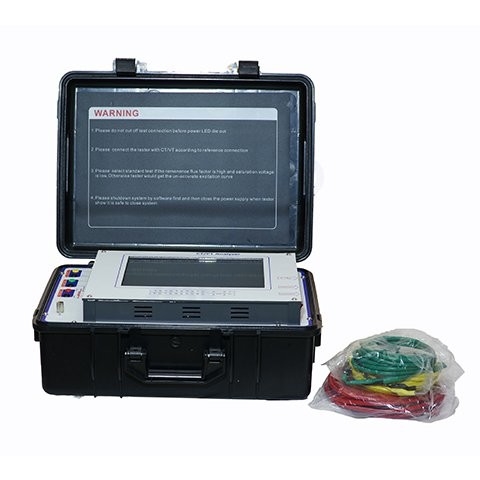

Kiểm tra biến áp hiện tại và điện áp đặt CT PT Analyzer
Kiểm tra biến áp hiện tại:
Đường cong kích thích và kiểm tra thông số
Biến kiểm tra tỷ lệ
Tỷ lệ và kiểm tra lỗi pha
Kiểm tra dấu phân cực
Đo điện trở cuộn dây
Đo vòng gánh nặng thứ cấp
Kiểm tra đường cong lỗi cho CT bảo vệ
Kiểm tra thông số CT thoáng qua
CT tên nơi đoán
Độ trễ đường cong trễ
Các xét nghiệm cho Potencial Transformer:
Biến kiểm tra tỷ lệ
Lỗi tỷ lệ và kiểm tra lỗi góc pha
Kiểm tra phân cực
Kiểm tra gánh nặng phụ
Kiểm tra kháng uốn lượn
Kiểm tra biến áp tiềm năng
Kiểm tra gánh nặng phụ
Kiểm tra kháng uốn lượn
Kiểm tra phân cực
Biến kiểm tra tỷ lệ
Lỗi tỷ lệ và kiểm tra lỗi góc pha
Ứng dụng của CT / PT Analyzer:
CT kiểm tra tên nơi
CT thông số kiểm tra trong gánh nặng công việc
Phân tích các tham số thoáng qua CT
Tỷ lệ CT và hiệu chuẩn lỗi pha
Kiểm tra định kỳ PT
Thông số kỹ thuật :
| Tên mục | Biến áp hiện tại của biến áp CT và PT | |
| Tiêu chuẩn kiểm tra | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 | |
| Cung cấp năng lượng | AC220V ± 10%, 50 / 60Hz ± 10% | |
| Điện áp đầu ra | 0.1 ~ 180V (AC) | |
| Sản lượng hiện tại | 0,001 ~ 5A (RMS) | |
| Sản lượng điện | 500VA | |
| Tối đa đo điện áp đầu gối | 45KV | |
| Đo lường hiện tại | Phạm vi | 0 ~ 10A (tự động thay đổi phạm vi trong 0.1 / 0.4 / 2 / 10A) |
| lỗi | <± 0,1% + 0,01% FS | |
| Đo điện thế | Phạm vi | 0 ~ 200V (tự động thay đổi phạm vi trong 1V / 10V / 70V / 200V) | |
| lỗi | <± 0,1% + 0,01% FS | ||
| Biến phạm vi đo tỷ lệ | 1 ~ 35000 1 ~ 2000, lỗi <0,05% 2000 ~ 5000, lỗi <0.1% 5000 ~ 35000, lỗi <0,2% | ||
| Đo pha | lỗi | ± 2 phút | |
| độ phân giải | 0,01 phút | ||
| Đo điện trở cuộn dây | Phạm vi | 0 ~ 8kΩ (tự động thay đổi phạm vi in2ohm / 20ohm / 80ohm / 800ohm / 8kohm) | |
| lỗi | <0,2% RDG + 0,02% FS | ||
| Độ phân giải tối đa: 0,1mΩ | |||
| Đo nhiệt độ | -50 ~ 100 độ C; lỗi <3 độ C | ||
| CT gánh nặng phụ | Phạm vi | 0 ~ 160ohm (tự động thay đổi phạm vi trong 2ohm / 20ohm / 80ohm / 160ohm) | |
| lỗi | <0,2% RDG + 0,02% FS | ||
| Độ phân giải tối đa: 0,001ohm | |||
PT gánh nặng phụ | lỗi | 0 ~ 80kohm (tự động thay đổi phạm vi 800ohm / 8kohm / 80kohm) | |
| Tối đa | <0,2% RDG + 0,02% FS | ||
| độ phân giải | 0.1ohm | ||
Đo tỷ số PT | Phạm vi | 1 ~ 35000 1 ~ 10000 lỗi <0.1% Lỗi 10000 ~ 35000 <0,2% | |
| Đo lường tỷ số PT: Lỗi điển hình <0,05%, Lỗi tối đa <0.1% | |||
| PT lỗi góc pha tối đa lỗi <3min | |||
| Đánh giá kết quả kiểm tra theo tiêu chuẩn đã chọn Tạo báo cáo từ cho kết quả kiểm tra Tạo báo cáo từ một lần cho các bản ghi kiểm tra nhiều nhóm trên PC Tính toán sai số tỷ lệ và sai số góc pha tại gánh nặng đánh giá và gánh nặng làm việc trong một lần kiểm tra So sánh các đường cong kích thích với các đường cong kích thích đã lưu trong cùng một cửa sổ | |||
| Dung lượng bộ nhớ | > 1000 kết quả kiểm tra nhóm | ||
| Nhiệt độ điều kiện làm việc | -10 ℃ ~ 50 ℃; ẩm ≤90% | ||
