Nguồn gốc:
Trung Quốc
Hàng hiệu:
YUYANG
Chứng nhận:
ISO
Số mô hình:
SFRA-I

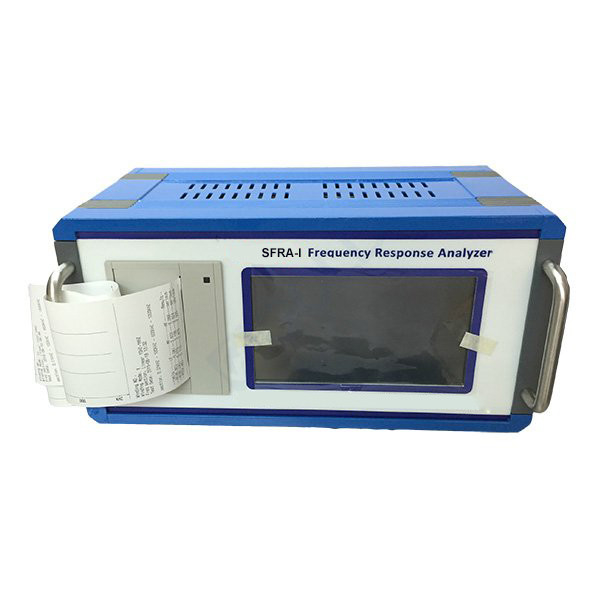

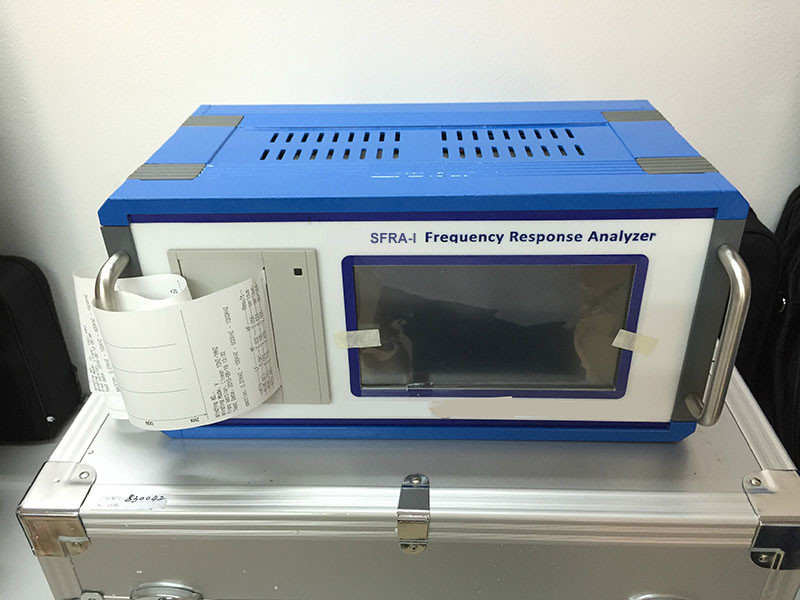

Máy phân tích đáp ứng tần số quét SFRA biến áp
I. Tôi giới thiệu :
Vì cấu trúc và tham chiếu của biến áp được cố định sau khi được thực hiện, đáp ứng tần số của mỗi cuộn dây gần như giống nhau bình thường.
Một số trường hợp, chẳng hạn như cắt đứt giữa các vòng tròn hoặc giai đoạn trong kinh nghiệm, cắt hoặc cuộn di chuyển để kéo điện chạy, cuộn di chuyển để đạt vận chuyển, có thể thay đổi tham chiếu của biến áp, trong đó đáp ứng tần số sẽ thay đổi , chúng ta có thể phát hiện biến dạng theo đường cong đáp ứng tần số.
Công ty chúng tôi đã thiết kế thử nghiệm biến dạng quanh co dựa trên ý tưởng và kỹ thuật tiên tiến.
Máy phân tích đáp ứng tần số quét SFRA-I của SFRA-I có thể vẽ đường cong đáp ứng tần số một cách chính xác. Sau đó, chúng tôi so sánh các đường cong theo chiều ngang hoặc chiều dọc để phát hiện biến dạng của máy biến áp.
Và Máy biến áp đáp ứng tần số quét SFRA biến áp phù hợp với tiêu chuẩn của DL / T911 2004.
II. Thông số kỹ thuật:
| Hai chế độ quét khác nhau: Quét tuyến tính, Quét phần | |
| Quét tuyến tính | 0.5KHZ-1MHZinterval 0.5KHZ 2000 chấm |
Quét phần | 50HZ-100HZinterval 2HZ25 chấm |
| 100HZ-1KHZinterval 20HZ45 chấm | |
| 1KHZ -10KHZinterval 50HZ180 chấm | |
| 10KHZ-100KHZinterval 0.2 KHZ 450 chấm | |
| 100KHZ - 500KHZ khoảng 0.5KHZ 800 chấm | |
| 500KHZ - 1000KHZ khoảng 1KHZ500 chấm | |
| Phạm vi kiểm tra | (-100dB) - (+ 20dB) |
| Kiểm tra độ chính xác | 0.1dB |
| Tần số chính xác | <0,01% |
| Trở kháng đầu vào tín hiệu | > 1 triệu Ω |
| Trở kháng đầu ra tín hiệu | 50 Ω |
