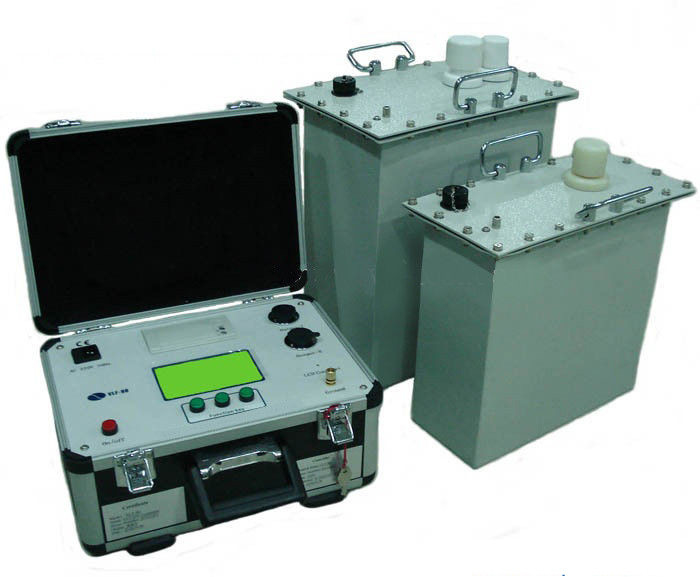

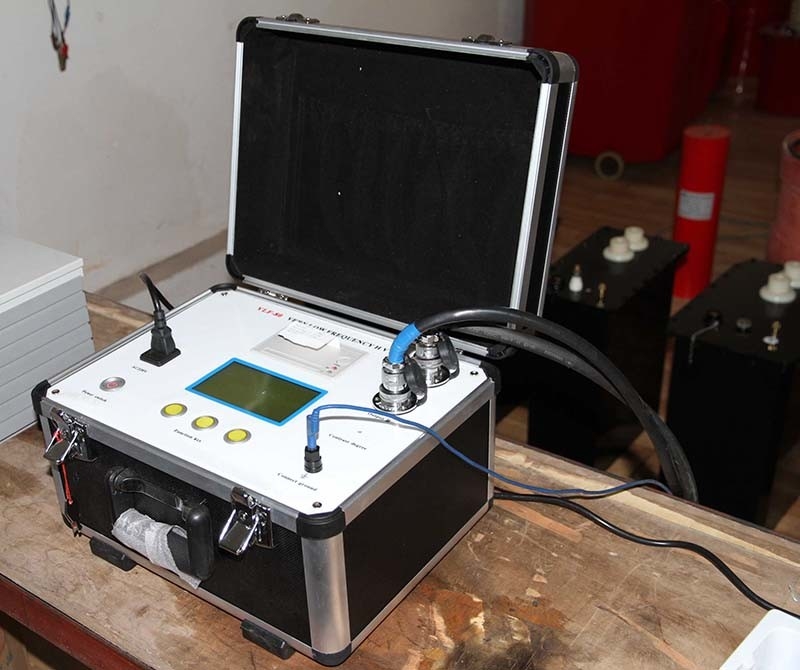

Thiết bị kiểm tra điện áp định mức cao Bộ đo tần số thấp VLF Hipot Tester

Cáp điện Tần số rất thấp VLF Hipot Tester

I. Giới thiệu:

VLF Hipot Tester được thiết kế và sản xuất cho các thiết bị điện tần số rất thấp chịu được kiểm tra điện áp.

Tần số rất thấp chịu được kiểm tra điện áp về cơ bản là một thay thế tần số điện chịu được kiểm tra điện áp. Nó là nhỏ hơn nhiều, nhẹ hơn và di động hơn so với tần số điện chịu được điện áp thử nghiệm.

Nó được chứng minh quốc tế rằng tần số cực thấp 0.1Hz chịu được kiểm tra điện áp có thể thay thế tần số điện chịu được kiểm tra điện áp.

Cáp điện vlf thử nghiệm có thể được áp dụng cho 10kV, 35kV, 300MW nhiệt điện máy, 10kV, 35kV máy biến áp điện và các thiết bị điện khác

II. Chức năng

1. dễ nhất để sử dụng hoàn toàn tự động vi điều khiển
2. Máy in tích hợp
3. True đầu ra sóng sin
4. Hiển thị thời gian thực của dạng sóng đầu ra thực tế
5. Ergonomic, menu hướng dẫn, màn hình LCD backlit lớn
6. Lưu trữ kết quả kiểm tra để truy xuất và in sau này.
7. Over voltage và hiện tại bảo vệ
8. Tần số biến 0.1Hz, 0.05Hz, 0.02 Hz
9. Dữ liệu về dòng điện, điện áp và dạng sóng trực tiếp lấy mẫu ở phía HV.
10. AC thử nghiệm không làm suy giảm cách điện cáp tốt
11. Các khoản phí không gian có hại không được đưa vào cáp cách điện
12. Không có sóng du lịch nào được tạo ra trong quá trình thử nghiệm
13. Rugged và đáng tin cậy thiết kế ít dễ bị thất bại từ transients

III. Thông số kỹ thuật:

1. Đầu ra điện áp tối đa: tham khảo bảng sau;

2. Tần số đầu ra: 0.1Hz, 0.05Hz, 0.02Hz;

3. Độ chính xác đo lường: 2,5%;

4. Sai số đỉnh điện áp dương và âm <2.5% RDG + 0.3% FS;

5. Biến dạng dạng sóng điện áp: <3%;

6. Lỗi đo điện trở cách điện: <2,5%;

7. Lỗi đo dòng rò: <2,5%;

8. Nguồn điện: AC220V ± 10%, 50Hz / 60Hz;

9. Nhiệt độ môi trường: 0 ~ 50 ° C;

10. Độ ẩm: ≤85% RH;

IV. Tính năng, đặc điểm:

• Dữ liệu về hiện tại, điện áp và dạng sóng có thể được lấy mẫu trực tiếp ở phía điện áp cao, vì vậy dữ liệu là thật và chính xác;

• Bảo vệ quá điện áp: Nếu đầu ra vượt quá giới hạn điện áp đã đặt, bộ thử hipot sẽ tắt để bảo vệ chính nó; thời gian hoạt động ít hơn 15ms;

• Bảo vệ quá dòng: nó là bảo vệ kép điện áp cao thấp trong thiết kế, bảo vệ tắt chính xác có thể được thực hiện theo giá trị thiết lập ở phía điện áp cao; Nếu dòng điện trên điện áp thấp vượt quá dòng định mức, thiết bị sẽ được bảo vệ tắt, thời gian hoạt động đều nhỏ hơn 15ms;

• Một điện trở bảo vệ đầu ra điện áp cao được cung cấp trong cơ thể tăng điện áp trong thiết kế và điều này giúp loại bỏ sự cần thiết của điện trở bảo vệ bổ sung được kết nối bên ngoài;

• Kết quả là mạch điều khiển phản hồi tiêu cực vòng kín điện áp cao và thấp, đầu ra không có hiệu ứng tăng điện dung;

• Phần điều khiển điện áp cao thông qua thiết bị chuyển mạch điều khiển ánh sáng sáng tạo HV, điều khiển chính xác, an toàn và đáng tin cậy;

• Với giao diện điều khiển cảm ứng người-máy đầy màu sắc cộng với điều khiển hệ điều hành phần mềm mô-đun, bộ kiểm tra vlf này chính xác và trực quan;

• Đa mục đích: máy kiểm tra tần số rất thấp có thể đồng thời đo các điện dung của vật thể thử nghiệm, điện trở cách điện, dòng rò, và AC chịu được kiểm tra điện áp ;
