CÔNG TY TNHH DONGGUAN YUYANG INSTRUMENT
Nhà sản xuất thiết bị kiểm tra chất lượng tốt của Trung Quốc
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | YUYANG |
| Chứng nhận: | ISO |
| Số mô hình: | RPT-3 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | USD4500 |
| chi tiết đóng gói: | trường hợp ván ép |
| Thời gian giao hàng: | 15 ngày |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
| từ khóa: | bộ thử nghiệm tiêm tĩnh điện dòng | Cung cấp điện: | AC220V ± 10%, 50Hz / 60Hz |
|---|---|---|---|
| Giai đoạn: | Giai đoạn 3 | Trọng lượng: | <18kg |
| Màu: | màu xanh và trắng | Bảo hành: | 1 năm |
| Điểm nổi bật: | thiết bị kiểm tra điện,dụng cụ kiểm tra điện |
||

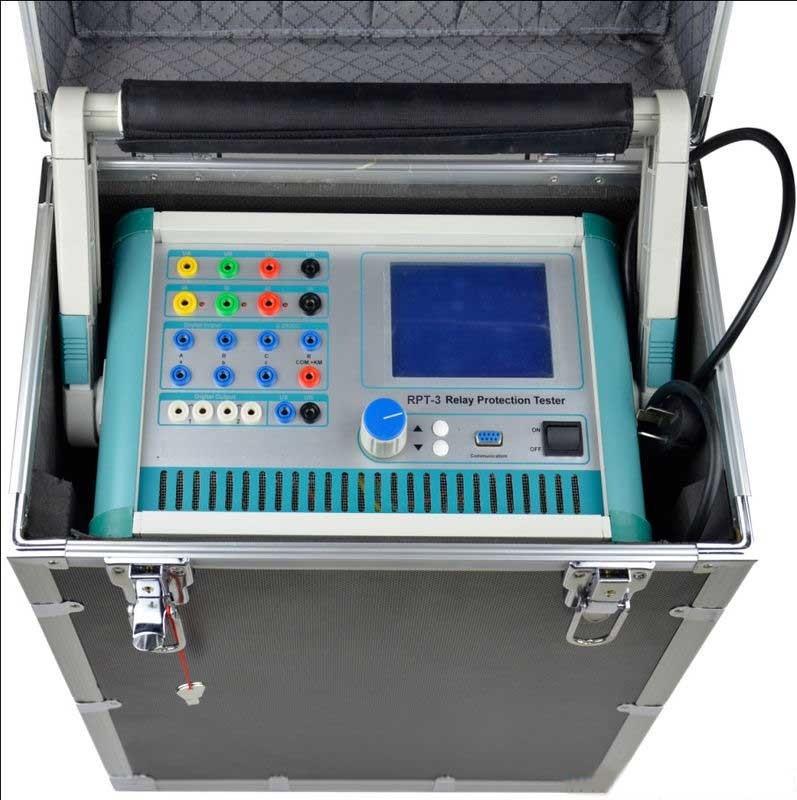

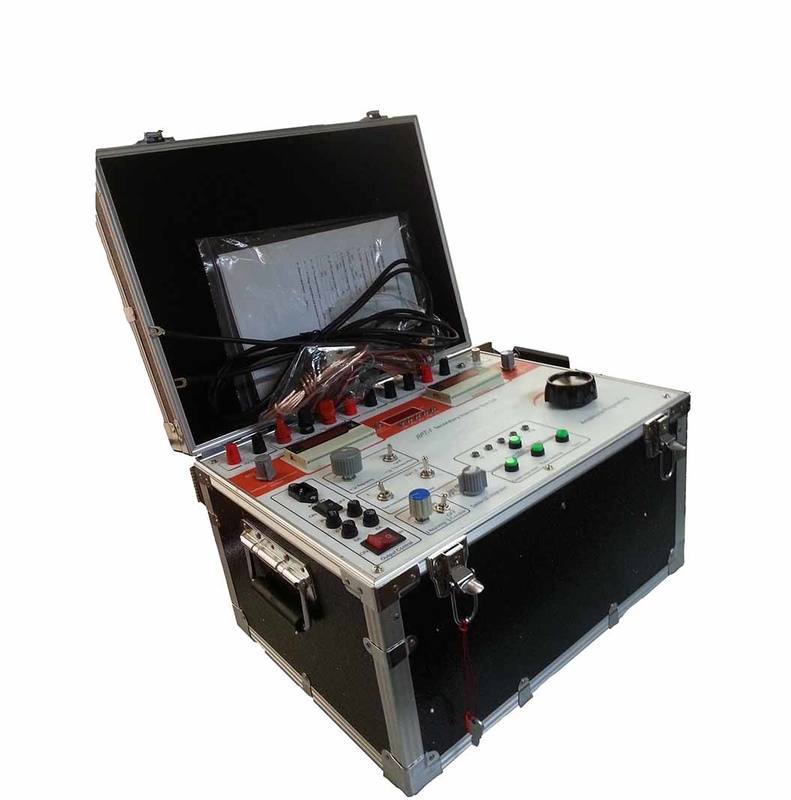

Bảo vệ điện chuyển tiếp Ba giai đoạn thứ cấp hiện tại tiêm thử nghiệm Set
I. Giới thiệu:
Bộ kiểm tra tiêm thứ cấp này được áp dụng để kiểm tra bộ rơle trong hệ thống bảo vệ rơle. Đồng thời nó có thể được coi là nguồn điện áp AC / DC ba pha phổ biến hoặc nguồn dòng điện.
Thiết bị kiểm tra bảo vệ rơ le này được áp dụng để kiểm tra phát lại bảo vệ dựa trên hoạt động điện áp và dòng điện.
Chức năng chính của bộ kiểm tra rơle 3 pha bao gồm: hiệu chỉnh điện áp và rơ le hoạt động hiện tại, kiểm tra mạch thứ cấp, giá trị chuyến đi của kiểm tra bộ ngắt mạch, bật và tắt đo thời gian của bộ ngắt mạch và vân vân.
Bộ dụng cụ tiêm thứ cấp này là thiết bị hoạt động đơn giản, chi phí thấp và đáng tin cậy cho phép thử mạch thứ cấp.
II.Functions
1) AC hiện tại và điện áp dựa trên rơle bảo vệ đơn vị kiểm tra
2) DC hiện tại và điện áp dựa trên rơle bảo vệ đơn vị kiểm tra
3) Kiểm tra đơn vị rơle bảo vệ tần số
4) Kiểm tra đơn vị rơle bảo vệ hài hòa
5) Kiểm tra đơn vị rơle bảo vệ vi sai
6) Kiểm tra đơn vị rơle bảo vệ không tuần tự
7) Kiểm tra đơn vị rơle bảo vệ khoảng cách
8) Mô phỏng lỗi mạng hệ thống điện
III.Thông số kỹ thuật:
| Không. | Mặt hàng | Thông số kỹ thuật | |||
| Đầu ra dòng điện xoay chiều (AC) | |||||
| 1 | Độ chính xác đầu ra | 0,5magnitude | |||
| 2 | Đầu ra dòng pha (giá trị hiệu dụng) | 0 ~ 40A | |||
| 3 | Ba đầu ra dòng pha song song (giá trị hiệu dụng) | 0 ~ 120A | |||
| 4 | Giá trị hiện tại của giai đoạn với thời gian dài theo sự cho phép (giá trị hiệu dụng) | 10A | |||
| 5 | Công suất đầu ra cực đại dòng điện | 420VA | |||
| 6 | Ba pha song song công suất đầu ra lớn nhất hiện tại | 900VA | |||
| 7 | Ba giai đoạn song song thời gian làm việc tối đa hiện tại | 10 giây | |||
| số 8 | Dải tần số (sóng cơ sở) | 20 ~ 1000Hz | |||
| 9 | Số tần số hài hòa | 1 ~ 20 thời gian | |||
| Đầu ra trực tiếp hiện tại (DC) | |||||
| 1 | Độ chính xác đầu ra | 0,5magnitude | |||
| 2 | Sản lượng hiện tại | 0 ~ ± 10 A / mỗi pha 0 ~ ± 30 A / mỗi ba song song | |||
| 3 | Sản lượng tối đa của điện áp tải | 20 v | |||
| Đầu ra điện áp xoay chiều | |||||
| 1 | Độ chính xác đầu ra | 0,5magnitude | |||
| 2 | Sản lượng điện áp pha (RMS) | 0 ~ 120v | |||
| 3 | Đầu ra điện áp đường dây (RMS) | 0 ~ 240v | |||
| 4 | Điện áp pha / dòng điện áp đầu ra | 80VA / 100VA | |||
| 5 | Dải tần số (sóng cơ sở) | 20 ~ 1000Hz | |||
| 6 | Số tần số hài hòa | 1 ~ 20 lần | |||
| Đầu ra điện áp trực tiếp | |||||
| 1 | Độ chính xác đầu ra | 0,5magnitude | |||
| 2 | Biên độ đầu ra điện áp pha | 0 ~ + 160v | |||
| 3 | Biên độ đầu ra điện áp dòng | 0 ~ + 320v | |||
| 4 | Điện áp pha / dòng điện áp đầu ra | 70VA / 140VA | |||
| Số lượng và thời gian chuyển đổi | |||||
| 1 | Chuyển đổi thông số đầu vào | 7 cách; Liên hệ trống: 1 ~ 20mA, 24v Truy cập nguồn điện: “0”: 0 ～ + 6V; “1”: + 11 V ～ + 250V | |||
| 2 | Chuyển đổi thông số đầu ra | 2 cặp DC: 220V / 0.2A; AC: 220V / 0.5A | |||
| 3 | Đo thời gian | Dải đo: 0.1ms ～ 9999s / 0.1ms | |||
