Nguồn gốc:
Trung Quốc
Hàng hiệu:
YUYANG
Chứng nhận:
UL, ASTM, CE, ISO
Số mô hình:
YY1616

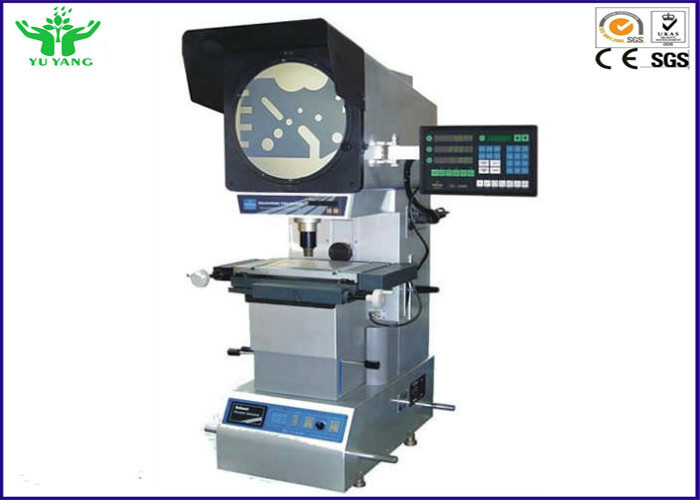

Máy đo hồ sơ kỹ thuật số quang học 10, 20x, 50x, 100x cho dây và cáp
Ứng dụng:
1. Máy chiếu cấu hình dọc chủ yếu được sử dụng để đo các bộ phận cơ học về chiều dài, góc, đường viền và hình dạng bề mặt.
2. Máy chiếu cấu hình dọc đo góc xoay 360 có thể kiểm tra tất cả các loại bề mặt và đường viền của công việc phức tạp - Miếng, cam, ren vít, bánh răng, thực hiện dao phay, v.v.
3. Máy chiếu hồ sơ đo quang dọc được sử dụng rộng rãi trong thương mại cơ chế, công tơ, điện, công nghiệp nhẹ, cao đẳng, viện nghiên cứu và bộ phận kiểm tra đo lường.
4. Dữ liệu đo có thể xuất và kết nối máy in và máy tính.
Tính năng sản phẩm:
• Máy chiếu hồ sơ chất lượng hàng đầu rất linh hoạt và dễ vận hành;
• Phạm vi di chuyển lớn 200mm x 100mm theo tiêu chuẩn;
• Giai đoạn quy mô tuyến tính với độ phân giải 0,0005mm;
• Màn hình mặt đất mịn cho hình ảnh rõ nét;
• Hồ sơ tích hợp và chiếu sáng bề mặt;
• Có sẵn ống kính chiếu 10, 20x, 50x, 100x.
Đặc điểm kỹ thuật:
Mô hình | YY616 | |
Bàn | Kích thước của bàn kim loại | 450 x280 mm |
Kích thước bàn kính | 306x196mm | |
Du lịch trục X | 200mm | |
Du lịch trục Y | 100mm | |
Du lịch trục Z | 90 (để tập trung) | |
Đo lường độ chính xác | 3 + L / 200 ô | |
Độ phân giải (trục X, trục Y): 0,001 mm | ||
Màn hình máy chiếu | Kích thước màn hình (mm): Ø 312 Phạm vi sử dụng> 300 (với vạch đo) | |
Phạm vi quay màn hình: 0 ° ~ 360 ° | ||
Độ phân giải (trục X, trục Y): 1 Lần hoặc 0,01 ° | ||
Ống kính | Độ phóng đại: Tùy chọn 10X Tùy chọn 20X Tùy chọn 50X Tùy chọn 100X | |
Đối tượng (mm): Ø30 15 6 3 | ||
Khoảng cách làm việc (mm): 77,7 44,3 38,4 25,3 | ||
Tối đa chiều cao mảnh làm việc: 90mm 90mm 90mm 90mm | ||
Hệ thống xử lý dữ liệu | Hệ thống xử lý dữ liệu chức năng DP-100multi, xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu và đo điểm, đường thẳng, đường tròn, góc và khoảng cách. | |
Chiếu sáng | Chiếu sáng của truyền và phản xạ: đèn halogen 24 V / 150W. | |
Quyền lực | 110 V / 220 V (AC), 50 / 60HZ, Tổng công suất = 400W | |
Lạnh | Làm mát không khí cưỡng bức | |
Kích thước | 770 * 810 * 1120mm | |
Cân nặng | 170kg | |

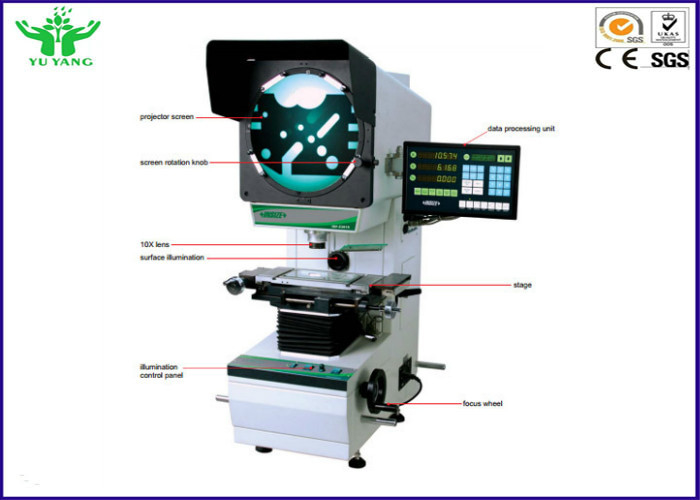

1. Màn hình | 2. xử lý di chuyển nhanh màn hình | 3. Đọc kỹ thuật số DP-400 |
4. Núm chỉnh tinh | 5. khung máy chiếu | 6. cơ thể chính của chiếu sáng truyền |
7. Núm trục X | 8. núm nâng | 9. bước chân |
10. Núm mang | 11. che bụi | 12. Trục Y |
13. Cơ sở | 14. Bàn làm việc dọc | 15. nhóm bản lề |
16. bàn làm việc | 17. bảng tầng dưới | 18. chiếu sáng phản chiếu |
19. mục tiêu | 20. bảng giai đoạn trên | 21. vị trí null |
22. vít khóa | 23. trục đàn hồi |

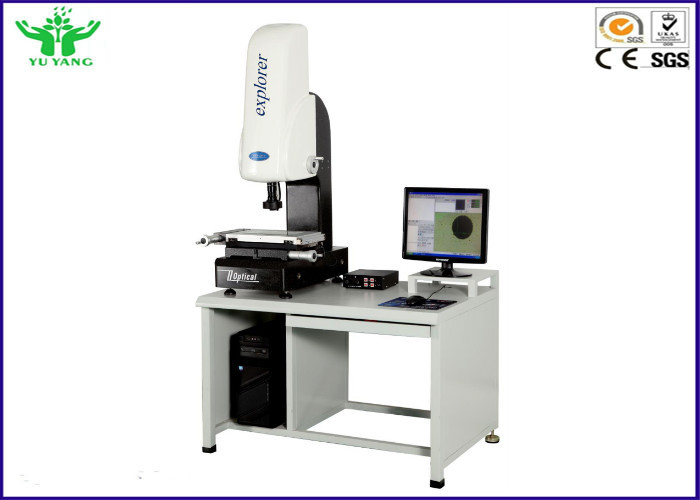

Đặc điểm:
1) Khung vững chắc, màn hình cảm ứng LCD lớn và phần mềm QM2.0 tiên tiến;
2) Quang học chất lượng cao cho hình ảnh rõ nét và rõ ràng;
3) Điều chỉnh bề mặt LED và chiếu sáng đường viền;
4) Camera CCD công nghiệp độ phân giải cao;
5) Ống kính zoom 6.5X Detente có thể thay đổi trong phạm vi phóng đại 30-190x;
6) Dễ dàng vận hành giao diện người dùng;
7) Mở rộng chức năng in, lưu và xuất dữ liệu;
8) Đầu ra báo cáo đa định dạng Excel, word hoặc txt và đầu vào và đầu ra DXF;
9) Đo chiều cao quang không tiếp xúc;
10) Chức năng phát hiện cạnh tự động;
11) Thực hiện Lưu và nhập chương trình;
12) Bản đồ ảnh và đo lường;
13) Chức năng nhãn kích thước;
14) Chức năng thống kê SPC;
